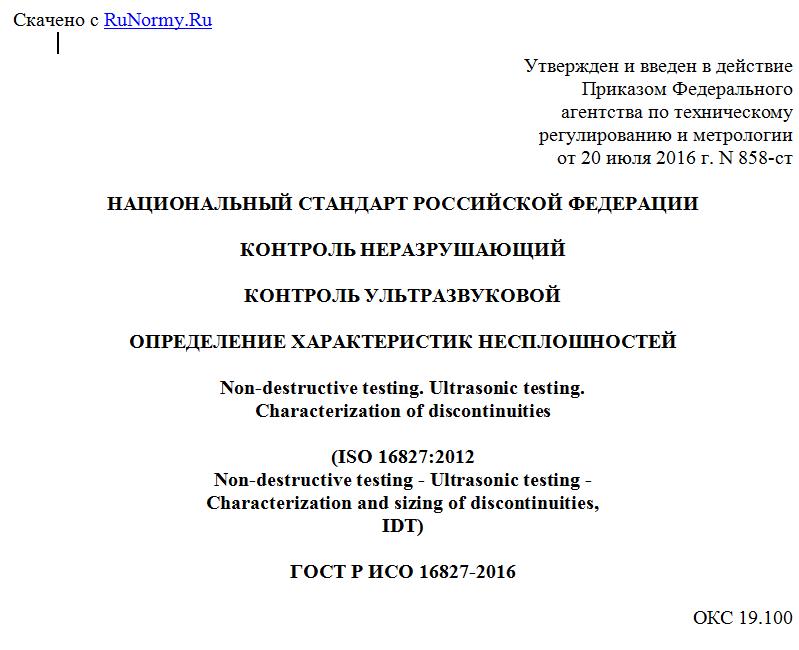

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 июля 2016 г. N 858-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТРОЛЬ НЕРАЗРУШАЮЩИЙ
КОНТРОЛЬ УЛЬТРАЗВУКОВОЙ
ОПРЕДЕЛЕНИЕ ХАРАКТЕРИСТИК НЕСПЛОШНОСТЕЙ
Non-destructive testing. Ultrasonic testing.
Characterization of discontinuities
(ISO 16827:2012
Non-destructive testing - Ultrasonic testing -
Characterization and sizing of discontinuities,
IDT)
ГОСТ Р ИСО 16827-2016
ОКС 19.100
Дата введения
1 ноября 2016 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт оптико-физических измерений" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Управлением метрологии Федерального агентства по техническому регулированию и метрологии, Техническим комитетом по стандартизации ТК 371 "Неразрушающий контроль"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2016 г. N 858-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 16827:2012 "Контроль неразрушающий. Ультразвуковой контроль. Определение характеристик и размера несплошностей" (ISO 16827:2012 "Non-destructive testing - Ultrasonic testing - Characterization and sizing of discontinuities", IDT).
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5), т.к. представленные методы позволяют дать только оценку размера несплошностей.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
Предисловие к стандарту ИСО 16827
Международная организация по стандартизации (ИСО) является всемирной федерацией национальных организаций по стандартизации (комитетов - членов ИСО). Разработка международных стандартов обычно осуществляется Техническими комитетами ИСО. Каждый комитет-член, заинтересованный в деятельности, для которой был создан Технический комитет, имеет право быть представленным в этом комитете, международные правительственные и неправительственные организации, имеющие связи с ИСО, также принимают участие в работе. Что касается стандартизации в области электротехники, то ИСО работает в тесном контакте с Международной электротехнической комиссией (МЭК).
Проекты межгосударственных стандартов разрабатываются в соответствии с правилами Директив ИСО/МЭК, Часть 2.
Основная задача Технических комитетов заключается в подготовке международных стандартов. Проекты международных стандартов, принятые Техническими комитетами, рассылаются комитетам-членам на голосование. Их опубликование в качестве международных стандартов требует одобрения не менее 75% комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы настоящего стандарта могут быть объектом патентных прав. ИСО не несет ответственности за идентификацию какого-либо одного или всех патентных прав.
ИСО 16827 был подготовлен подкомитетом ИСО/ТК 135 "Контроль неразрушающий", подкомитетом ПК 3 "Ультразвуковой контроль".
Введение к стандарту ИСО 16827
Настоящий стандарт основывается на стандарте ЕН 583-5:2000+А1:2003 "Контроль неразрушающий. Ультразвуковой контроль. Часть 5. Характеристика и определение размеров неоднородностей".
Настоящий стандарт связан со следующими стандартами:
ИСО 16810 Контроль неразрушающий. Ультразвуковой контроль. Общие принципы (ISO 16810 Non-destructive testing - Ultrasonic testing - General principles)
ИСО 16811 Контроль неразрушающий. Ультразвуковой контроль. Регулировка чувствительности и диапазона развертки (ISO 16811 Non-destructive testing - Ultrasonic testing - Sensitivity and range setting - Transmission technique)
ИСО 16823 Контроль неразрушающий. Ультразвуковой контроль. Техника прохождения сигнала (ISO 16823 Non-destructive testing - Ultrasonic test)
ИСО 16828 Контроль неразрушающий. Ультразвуковой контроль. Метод времяпролетной дифракции для обнаружения и определения размера несплошностей (ISO 16828 Non-destructive testing - Ultrasonic testing - Time-of-flight diffraction technique as a method for detection and sizing of discontinuities)
ИСО 23279 Контроль неразрушающий сварных швов. Ультразвуковой контроль. Определение характеристик индикаций в сварных швах (ISO 23279 Non-destructive testing of welds - Ultrasonic testing - Characterization of indications in welds)
1. Область применения
Настоящий стандарт устанавливает общие принципы и методы для определения параметров ранее обнаруженных несплошностей, чтобы обеспечить их оценку по применяемым критериям приемки.
Настоящий стандарт применим к несплошностям в материалах, указанных в ИСО 16810.
2. Нормативные ссылки
Нижеследующие документы, на которые приводятся ссылки, являются обязательными для применения настоящего стандарта. В отношении датированных ссылок действительно только указанное издание. В отношении недатированных ссылок действительно последнее издание публикации (включая любые изменения), на которую дается ссылка:
ИСО 16810:2012 Контроль неразрушающий. Ультразвуковой контроль. Общие принципы (ISO 16810 Non-destructive testing - Ultrasonic testing - General principles)
ИСО 16811 Контроль неразрушающий. Ультразвуковой контроль. Регулировка чувствительности и диапазона развертки (ISO 16811 Non-destructive testing - Ultrasonic testing - Sensitivity and range setting - Transmission technique)
ИСО 16823 Контроль неразрушающий. Ультразвуковой контроль. Техника прохождения сигнала (ISO 16823 Non-destructive testing - Ultrasonic test)
ИСО 16828 Контроль неразрушающий. Ультразвуковой контроль. Метод времяпролетной дифракции для обнаружения и определения размера несплошностей (ISO 16828 Non-destructive testing - Ultrasonic testing - Time-of-flight diffraction technique as a method for detection and sizing of discontinuities)
ИСО 23279 Контроль неразрушающий сварных швов. Ультразвуковой контроль. Определение характеристик индикаций в сварных швах (ISO 23279 Non-destructive testing of welds - Ultrasonic testing - Characterization of indications in welds)
3. Принципы определения характеристик несплошностей
3.1. Общие положения
Определение характеристик несплошностей включает в себя определение тех характеристик, которые необходимы для их оценки по известным критериям приемки.
Определение характеристик несплошностей может включать в себя:
a) определение основных ультразвуковых параметров (амплитуда эхо-сигнала, время прохождения);
b) оценку характеристик основной формы и ориентации несплошности;
c) оценку размера, которая может выполняться в виде:
- оценки одного или нескольких условных размеров (или площади/объема) в пределах ограничений методов или
- оценки некоторых согласованных параметров, например, амплитуды эхо-сигнала, которая считается представляющей физический размер;
d) оценку положения, например близости к поверхности или к другим несплошностям;
e) определения любых других параметров или характеристик, которые могут оказаться необходимыми для полной оценки;
f) оценку вероятного характера несплошности, например, трещина или включение, если такая возможность предоставляется благодаря достаточному знанию испытуемого объекта и истории его изготовления.
Если контроль испытуемого объекта в соответствии с принципами ИСО 16810 дает достаточные данные о несплошности для ее оценки по критериям приемки, в дальнейшем определении характеристик нет необходимости.
Методики, используемые для определения характеристик, следует определять в сочетании с применяемыми критериями приемки.
3.2. Требования к состоянию поверхности
Чистота обработки и профиль поверхности должны быть такими, чтобы можно было достаточно верно оценить несплошность. В большинстве случаев более гладкая и плоская поверхность дает более правильные результаты.
Для большинства практических целей рекомендуется чистота обработки поверхности Ra = 6,3 мкм - для поверхностей после механической обработки и 12,5 мкм - для поверхностей после дробеструйной обработки.
Вышеуказанные требования к поверхности обычно ограничивают теми участками, на которых определяют характеристики несплошности.
Метод подготовки поверхности не должен создавать поверхность, которая приводит к высокому уровню поверхностного шума.
4. Методы отраженных импульсов
4.1. Общие положения
Основные ультразвуковые характеристики/параметры несплошности, которые обычно используют для оценки методами отраженных импульсов, описаны в 4.2 - 4.7.
Эти характеристики/параметры должны быть определены в соответствующем стандарте или любом соответствующем договорном документе и должны удовлетворять требованиям ИСО 16810 (подраздел 10.1).
4.2. Положение несплошности
