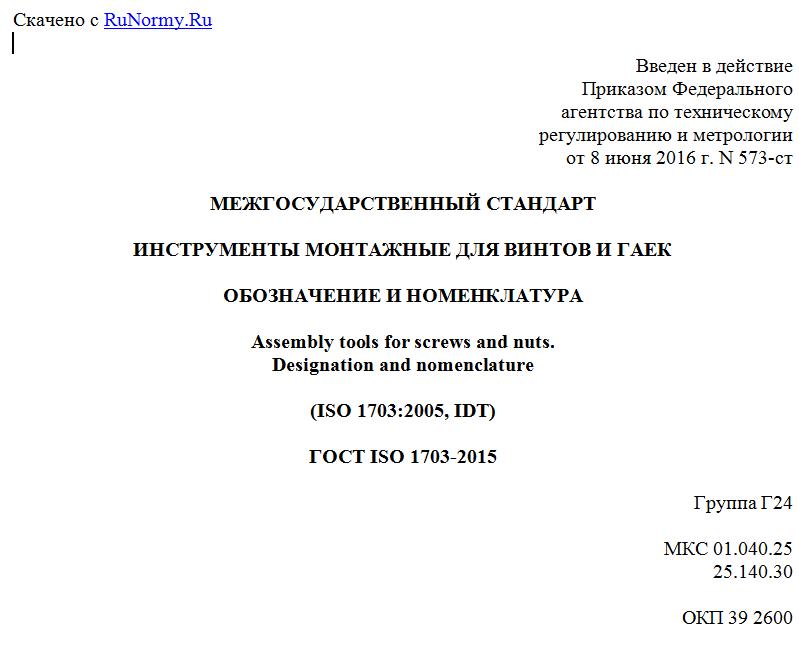

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. N 573-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИНСТРУМЕНТЫ МОНТАЖНЫЕ ДЛЯ ВИНТОВ И ГАЕК
ОБОЗНАЧЕНИЕ И НОМЕНКЛАТУРА
Assembly tools for screws and nuts.
Designation and nomenclature
(ISO 1703:2005, IDT)
ГОСТ ISO 1703-2015
Группа Г24
МКС 01.040.25
25.140.30
ОКП 39 2600
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ") на основе русской версии стандарта, указанного в пункте 4
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Настоящий стандарт идентичен международному стандарту ISO 1703:2005 "Инструменты крепежные для винтов и гаек. Обозначение и номенклатура" ("Assembly tools for screws and nuts - Designation and nomenclature", IDT).
Международный стандарт разработан техническим комитетом по стандартизации TC 29 "Инструмент", подкомитетом SC 10 "Сборочный инструмент для болтов и гаек, плоскогубцы и кусачки" Международной организации по стандартизации (ISO).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
5 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 573-ст межгосударственный стандарт ГОСТ ISO 1703-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
6 ВЗАМЕН ГОСТ 29308-92
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
1.1 Настоящий стандарт устанавливает номенклатуру и условные обозначения инструментов для крепления винтов и гаек, применяемые при создании информационных баз данных.
В стандарте приведены иноязычные эквиваленты наименований обозначений и терминов инструментов на английском и французском языках. Соответствующие эквивалентные наименования обозначений и терминов на немецком языке приведены в приложении A.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные международные стандарты. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все его изменения).
IEC 60900, Live working - Hand tools for use up to 1000 V a.c. and 1500 V d.c.
(Работа под напряжением. Инструменты ручные для работы под напряжением до 1000 В переменного тока и до 1500 В постоянного тока)
ISO 2351-1, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 1: Screwdriver bits for slotted head screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 1. Отвертки-вставки для винтов со шлицевой головкой)
ISO 2351-2, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 2: Screwdriver bits for cross-recessed head screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 2. Отвертки-вставки для винтов с крестообразным шлицем)
ISO 2351-3, Assembly tools for screws and nuts - Machine-operated screwdriver bits - Part 3: Screwdriver bits for hexagon socket screws (Инструменты крепежные для винтов и гаек. Отвертки-вставки с механическим приводом. Часть 3. Отвертки-вставки для винтов с цилиндрической головкой и шестигранным углублением под ключ)
ISO 2725-1, Assembly tools for screws and nuts - Square drive sockets - Part 1: Hand-operated sockets - Dimensions (Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 1. Переходники для ручного инструмента. Размеры)
ISO 2725-2, Assembly tools for screws and nuts - Square drive sockets - Part 2: Machine-operated sockets ("impact") - Dimensions (Инструменты крепежные для винтов и гаек. Переходники с внутренним квадратом. Часть 2. Переходники для механизированного инструмента ("ударного действия"). Размеры
ISO 2936, Assembly tools for screws and nuts - Hexagon socket screw keys (Инструменты крепежные для винтов и гаек. Торцовые гаечные ключи с внутренним шестигранником)
ISO 3315, Assembly tools for screws and nuts - Driving parts for hand-operated square drive socket wrenches - Dimensions and tests (Инструменты крепежные для винтов и гаек. Приводные детали для ручных торцевых ключей с переходными квадратами. Размеры и испытания)
ISO 3316, Assembly tools for screws and nuts - Attachments for hand-operated square drive socket wrenches - Dimensions and tests (Инструменты крепежные для винтов и гаек. Приспособления для ручных торцовых ключей с квадратной головкой. Размеры и испытания)
ISO 3317, Assembly tools for screws and nuts - Square drive extension hexagon insert, for power socket wrenches (Инструменты крепежные для винтов и гаек. Шестигранные удлинительные вставки с наружными квадратами для гайковертов)
ISO 4229, Assembly tools for screws and nuts - Single-head engineer's wrenches - Gaps from 50 to 120 mm (Инструменты крепежные для винтов и гаек. Гаечные односторонние ключи с зевом от 50 до 120 мм)
ISO 6787, Assembly tools for screws and nuts - Adjustable wrenches (Инструменты крепежные для винтов и гаек. Разводные гаечные ключи)
ISO 6788, Assembly tools for screws and nuts - Four-way socket wrenches - Dimensions and torque test (Инструменты крепежные для винтов и гаек. Крестообразные торцовые ключи. Размеры и испытание на кручение)
ISO 6789, Assembly tools for screws and nuts - Hand torque tools - Requirements and test methods for design conformance testing, quality conformance testing and recalibration procedure (Инструменты крепежные для винтов и гаек. Ручные динамометрические инструменты. Требования и методы испытаний для проверки совместимости конструкции, соответствия качества требованиям и для повторной процедуры калибровки)
ISO 7738, Assembly tools for screws and nuts - Combination wrenches - Lengths of wrenches and maximum thickness of heads (Инструменты крепежные для винтов и гаек. Комбинированные гаечные ключи. Длина ключей и максимальная толщина головки)
ISO 10102, Assembly tools for screws and nuts - Double-headed open-ended engineers' wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Гаечные двухсторонние ключи с открытым зевом. Длина гаечных ключей и толщина головки)
ISO 10103, Assembly tools for screws and nuts - Double-headed, flat and offset, box wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Двухсторонние накидные прямые и коленчатые гаечные ключи. Длина гаечных ключей и толщина головки)
ISO 10104, Assembly tools for screws and nuts - Double-headed, deep offset and modified offset, box wrenches - Length of wrenches and thickness of the heads (Инструменты крепежные для винтов и гаек. Двухсторонние накидные гаечные ключи с глубоким и модифицированным коленом. Длина гаечных ключей и толщина головки)
ISO 10914, Assembly tools for screws and nuts - Sockets and wrenches for spline drive (Инструменты крепежные для винтов и гаек. Переходники и гаечные ключи для шлицевого соединения)
ISO 11168, Socket wrenches for spark and glow-plugs (Торцевые гаечные ключи для свечей зажигания и свечей подогрева)
3. Обозначение
3.1 Обозначение монтажных инструментов для винтов и гаек должно состоять из символов (букв и цифр), значения и последовательность расположения которых должны соответствовать указанным в таблице 1.
Таблица 1
3.2 Расшифровка обозначений должна соответствовать указанной в таблице 2.
Таблица 2
Обозначение Наименование обозначения на английском и французском языках
