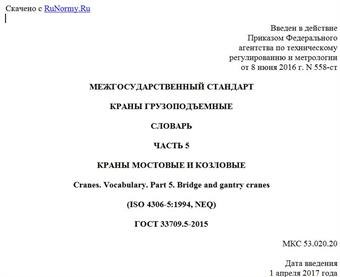

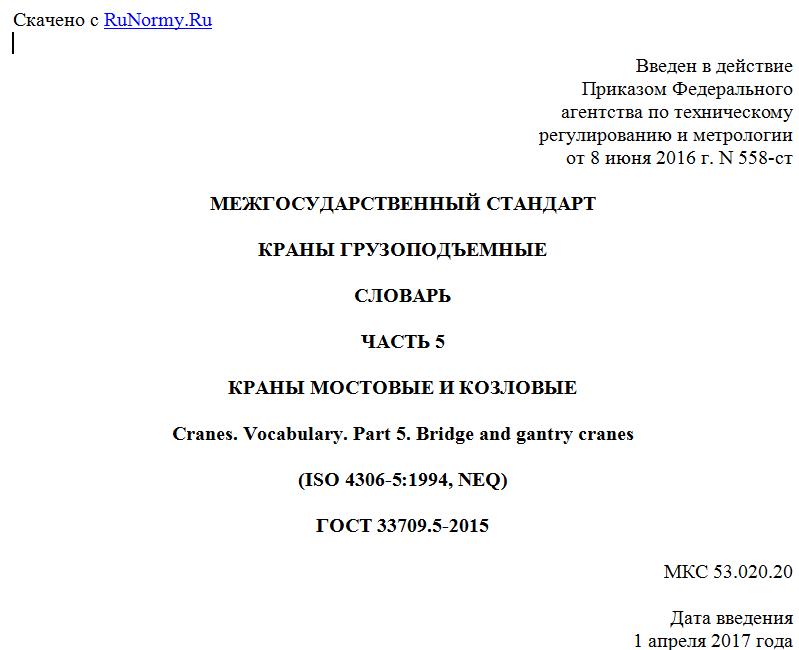

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. N 558-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
СЛОВАРЬ
ЧАСТЬ 5
КРАНЫ МОСТОВЫЕ И КОЗЛОВЫЕ
Cranes. Vocabulary. Part 5. Bridge and gantry cranes
(ISO 4306-5:1994, NEQ)
ГОСТ 33709.5-2015
МКС 53.020.20
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Московским архитектурным институтом (Государственная академия) (МАРХИ), МГТУ им. Н.Э. Баумана, Акционерное общество "РАТТЕ" (АО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 декабря 2015 г. N 83-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 558-ст межгосударственный стандарт ГОСТ 33709.5-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 4306-5:1994 "Краны грузоподъемные. Словарь. Часть 5. Мостовые и козловые краны" ("Cranes - Vocabulary - Part 5: Bridge and Gantry cranes", NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт является пятой частью серии стандартов "Краны грузоподъемные. Словарь" и устанавливает термины и определения понятий в области кранов мостовых и козловых с учетом нормативных положений, содержащихся в международном стандарте ISO 4306-5:1994. Cranes - Vocabulary - Part 5: Bridge and Gantry cranes (Краны - Словарь. Часть 5. Общие термины).
1. Область применения
Настоящий стандарт устанавливает термины и определения в области краностроения применительно к мостовым и козловым кранам.
Настоящая часть стандарта устанавливает общее определение указанных кранов и посредством рисунков иллюстрирует терминологию для различных типов кранов.
Стандартизованные термины с определениями приведены в таблице 1.
Для каждого понятия установлен один стандартизованный термин с допустимыми синонимами.
Термины, установленные настоящим стандартом, рекомендуется использовать в правовой, нормативной, технической и организационно-распорядительной документации, научной, учебной и справочной литературе.
Если в другом действующем межгосударственном стандарте применены термины, отличные от терминов, которые установлены настоящим стандартом для тех же понятий, то их приведение в соответствие с настоящим стандартом целесообразно осуществлять при очередном обновлении (пересмотре или изменении) другого действующего стандарта. В обоснованных случаях необходимость устранения указанных противоречий может служить основанием для разработки внеочередного изменения другого действующего стандарта.
В таблице 1 в качестве справочных приведены иноязычные эквиваленты стандартизованных терминов на английском (E) языке. Термины, не имеющие стандартизованных эквивалентов на английском языке, отмечены знаком (E)*.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий межгосударственный стандарт:
ГОСТ 33709.1-2015 Краны грузоподъемные. Словарь. Часть 1. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
Таблица 1
Термины и определения
Термин Определение Схема
1 Общие определения
1.1 Кран мостовой (E) Overhead traveling crane См. определение и рисунок в 1.1.1.2 ГОСТ 33709.1
1.2 Кран козловой (E) Portal bridge crane См. определение и рисунок в 1.1.1.3 ГОСТ 33709.1
1.3 Кран полукозловой (E) Semi-portal bridge crane См. определение и рисунок в 1.1.1.4 ГОСТ 33709.1
1.4 Кран козловой, оборудованный стреловым краном (E) Gantry bridge with traversing jib crane Кран козловой, оборудованный грузовой тележкой, на которой установлен стреловой кран
1.5 Кран мостовой, оборудованный стреловым краном (E)* Кран мостовой, оборудованный грузовой тележкой, на которой установлен стреловой кран
1.6 Причальный козловой кран-перегружатель (E) Ship-to-shore gantry crane Причальный козловой кран-перегружатель для транспортирования грузов между судном и берегом См. рисунок 1
1.7 Кран козловой пневмоколесный (E) Rubber tyred gantry Кран козловой на пневмоколесном ходу для обеспечения перемещения с грузом или без груза по плоской поверхности в различных направлениях, не требуя специальных путей
1.8 Кран козловой, оборудованный консолями (E) Cantilever gantry crane Кран козловой, у которого главные балки моста имеют продолжение за опорами крана с одной или обеих сторон
1.9 Полярный кран (E) Polar crane Кран мостовой или козловой, который перемещается по рельсовым путям, расположенным по окружности
1.10 Кран мостовой опорный (E) Top running bridge Кран мостовой, опирающийся при передвижении на рельс надземного рельсового пути
1.11 Кран мостовой подвесной (E) Underslung bridge Кран мостовой, мост которого опирается и перемещается по нижним полкам надземного рельсового пути
2 Специальные краны
2.1 Кран мульдомагнитный (E) Box-handling crane with magnet Кран мостового типа, оборудованный грузозахватным органом в виде электромагнита и приспособлением для перемещения мульд
2.2 Кран мульдогрейферный (E) Box-handling crane with grab Кран мостового типа, оборудованный грузозахватным органом в виде грейфера и приспособлением для перемещения мульд
2.3 Кран мульдозавалочный (E) Open-hearth furnace charging crane Кран мостового типа, оборудованный хоботом для захвата мульд
2.4 Кран штыревой (E) Electrode-handling crane Кран мостового типа, оборудованный захватом для извлечения штырей из электролизеров
2.5 Кран-штабелер (E) Overhead travelling stacking crane Кран мостового типа, оборудованный вертикальной колонной с устройством для штабелирования грузов
