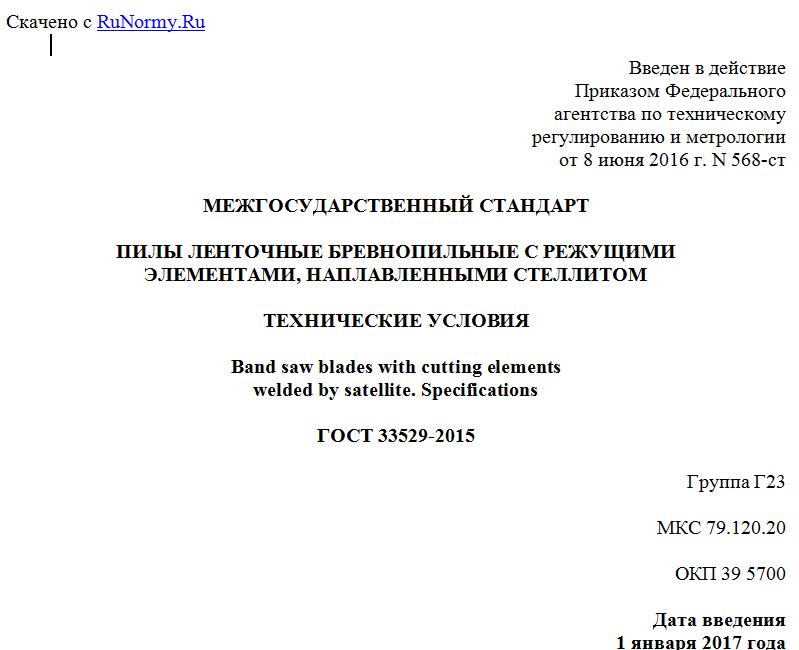

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 июня 2016 г. N 568-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПИЛЫ ЛЕНТОЧНЫЕ БРЕВНОПИЛЬНЫЕ С РЕЖУЩИМИ
ЭЛЕМЕНТАМИ, НАПЛАВЛЕННЫМИ СТЕЛЛИТОМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Band saw blades with cutting elements
welded by satellite. Specifications
ГОСТ 33529-2015
Группа Г23
МКС 79.120.20
ОКП 39 5700
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "ВНИИИНСТРУМЕНТ" (ОАО "ВНИИИНСТРУМЕНТ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 "Инструмент"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 июня 2016 г. N 568-ст межгосударственный стандарт ГОСТ 33529-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на ленточные бревнопильные пилы, наплавленные стеллитом (износостойким литым сплавом), предназначенные для продольной распиловки хвойных и лиственных пород и древесных материалов на ленточнопильных станках.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.051-81 Государственная система обеспечения единства измерений. Погрешности, допускаемые при измерении линейных размеров до 500 мм
ГОСТ 2283-79 Лента холоднокатаная из инструментальной и пружинной стали. Технические условия
ГОСТ 2789-73 Шероховатость поверхности. Параметры и характеристики
ГОСТ 5950-2000 Прутки, полосы и мотки из инструментальной легированной стали. Общие технические условия
ГОСТ 7016-82 Древесина. Параметры шероховатости поверхности
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9378-93 (ИСО 2632-1-85, ИСО 2632-2-8) Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 18088-83 Инструмент металлорежущий, алмазный, дереворежущий, слесарно-монтажный и вспомогательный. Упаковка, маркировка, транспортирование и хранение
ГОСТ 21449-75 Прутки для наплавки. Технические условия
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования
ГОСТ 23726-79 Инструмент металлорежущий и дереворежущий. Приемка
ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Технические требования
3.1 Основные размеры
3.1.1 Пилы следует изготавливать двух типов:
1 - узкие;
2 - широкие.
Пилы типа 2 следует изготовлять трех исполнений:
1 - с прямой задней поверхностью зуба;
2 - с прямой задней поверхностью зуба и увеличенной впадиной между зубьев;
3 - с ломанной задней поверхностью зуба.
3.1.2 Основные размеры пил типа 1 должны соответствовать указанным на рисунке 1 и в таблице 1.
Примечание - Наплавка стеллита через зуб
Рисунок 1
Таблица 1
Размеры в миллиметрах
B St S S1 t h
32 1,8; 1,9; 2,0 0,9; 1,0; 1,1 0,45 19 4,0 0° - 6° 60° - 65°
22 4,5
40 1,9 0,9 0,50 19 5,0
2,2; 2,3 1,0; 1,1 0,60 22 5,5
25 6,0
50 1,9 0,9 0,50 19
2,2; 2,3 1,0; 1,1 0,60 22 6,5
25 7,0
60 1,9 0,9 0,50 19 6,0
2,2; 2,3 1,0; 1,1 0,6 22 6,5
25 7,5
3.1.3 Основные размеры пил типа 2 должны соответствовать указанным на рисунке 2 и в таблице 2.
Рисунок 2
Таблица 2
Размеры в миллиметрах
B St S S1 t h Исполнения 1 и 2 Исполнение 3
80 1,8 - 2,7 0,9; 1,1 0,45 - 0,80 25 - 50 10; 12 18° - 22° 50° - 45° 20° - 24° 12° - 16°
100 12; 14 24° - 30°
130 2,0 - 3,0 1,0; 1,2 0,5 - 0,9
150 2,40 - 3,47 1,20 - 1,47 0,6 - 1,0 14; 16
180
206
230 2,5 - 3,9 1,25 - 2,10 0,62 - 0,90 14; 18
280
320
