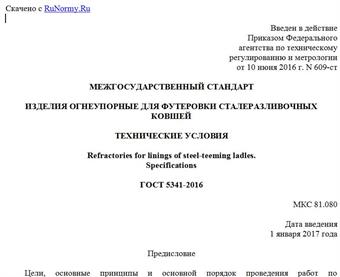

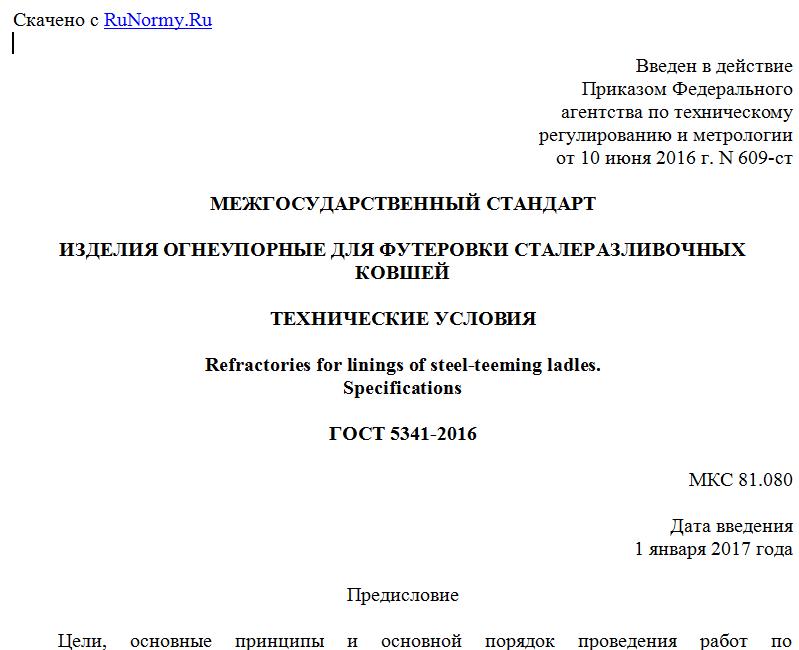

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 10 июня 2016 г. N 609-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ДЛЯ ФУТЕРОВКИ СТАЛЕРАЗЛИВОЧНЫХ КОВШЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Refractories for linings of steel-teeming ladles.
Specifications
ГОСТ 5341-2016
МКС 81.080
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 февраля 2016 г. N 85-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 10 июня 2016 г. N 609-ст межгосударственный стандарт ГОСТ 5341-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 5341-98
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на огнеупорные изделия (кремнеземистые, алюмосиликатные и оксидоуглеродистые), предназначенные для футеровки сталеразливочных ковшей (далее - изделия).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия
ГОСТ 12.4.253-2013 (EN 166:2002) Система стандартов безопасности труда. Средства индивидуальной защиты глаз. Общие технические требования
ГОСТ 17.0.0.01-76 Система стандартов в области охраны природы и улучшения использования природных ресурсов. Основные положения
ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 2409-2014 Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения
ГОСТ 2642.0-2014 Огнеупоры и огнеупорное сырье. Общие требования к методам анализа
ГОСТ 2642.3-2014 Огнеупоры и огнеупорное сырье. Методы определения оксида кремния (IV)
ГОСТ 2642.4-2014 Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия
ГОСТ 2642.5-2016 Огнеупоры и огнеупорное сырье. Методы определения оксида железа (III)
ГОСТ 2642.8-97 Огнеупоры и огнеупорное сырье. Методы определения оксида магния
ГОСТ 2642.11-97 Огнеупоры и огнеупорное сырье. Метод определения оксидов калия и натрия
ГОСТ 2642.15-97 Огнеупоры и огнеупорное сырье. Метод определения общего углерода
ГОСТ 3560-73 Лента стальная упаковочная. Технические условия
ГОСТ 4069-69 Огнеупоры и огнеупорное сырье. Методы определения огнеупорности
ГОСТ 4070-2014 Изделия огнеупорные. Метод определения температуры деформации под нагрузкой
ГОСТ 4071.1-94 (ИСО 10059-1-92) Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре
ГОСТ 5402.1-2000 (ИСО 2478-87) Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве
ГОСТ 7875.0-94 Изделия огнеупорные. Общие требования к методам определения термической стойкости
ГОСТ 7875.1-94 Изделия огнеупорные. Метод определения термической стойкости на кирпичах
ГОСТ 7933-89 Картон для потребительской тары. Общие технические условия
ГОСТ 8179-98 (ИСО 5022-79) Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 9078-84 Поддоны плоские. Общие технические условия
ГОСТ 9142-2014 Ящики из гофрированного картона. Общие технические условия
ГОСТ 24717-2004 Огнеупоры и огнеупорное сырье. Маркировка, упаковка, транспортирование и хранение
ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26381-84 Поддоны плоские одноразового использования. Общие технические условия
ГОСТ 28833-2016 Дефекты огнеупорных изделий. Термины и определения
ГОСТ 28874-2004 Огнеупоры. Классификация
ГОСТ 30762-2001 Изделия огнеупорные. Методы измерений геометрических размеров, дефектов формы и поверхностей
ГОСТ 30771-2001 Изделия огнеупорные углеродосодержащие. Методы контроля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 28833, ГОСТ 28874, ГОСТ 30771, а также следующие термины с соответствующими определениями:
3.1 рабочая поверхность изделия: Поверхность изделия, обращенная к рабочему пространству ковша.
3.2 шовная поверхность изделия: Поверхность, по которой огнеупорные изделия соединяются между собой в кладке.
3.3 поверхность изделия, обращенная к кожуху: Поверхность изделия, противоположная рабочей поверхности.
3.4 кварцитовые огнеупоры: Кремнеземистые огнеупоры с массовой долей SiO2 свыше 93%, изготовляемые из кварцитов.
4. Марки
4.1 Изделия подразделяют на марки, указанные в таблицах 1 - 3.
Таблица 1
Характеристика марок кремнеземистых
и алюмосиликатных изделий
Марка изделия Характеристика
КВКБ-95 Кварцитовые ковшевые безобжиговые изделия с массовой долей SiO2 не менее 95%
ШКУ-32 Шамотные ковшевые уплотненные изделия с массовой долей Al2O3 не менее 32%
ШКС-32 Шамотные ковшевые среднеплотные изделия с массовой долей Al2O3 не менее 32%
ШКУ-37 Шамотные ковшевые уплотненные изделия с массовой долей Al2O3 не менее 37%
ШКП-37 Шамотные ковшевые плотные изделия с массовой долей Al2O3 не менее 37%
ШКУ-39 Шамотные ковшевые уплотненные изделия с массовой долей Al2O3 не менее 39%
ШКП-39 Шамотные ковшевые плотные изделия с массовой долей Al2O3 не менее 39%
ШКУ-42 Шамотные ковшевые уплотненные изделия с массовой долей Al2O3 не менее 42%
МКРКУ-45 Муллитокремнеземистые ковшевые уплотненные изделия с массовой долей Al2O3 свыше 45%
МКРКП-45 Муллитокремнеземистые ковшевые плотные изделия с массовой долей Al2O3 свыше 45%
МЛКУ-62 Муллитовые ковшевые уплотненные изделия с массовой долей Al2O3 свыше 62%
МЛКС-62 Муллитовые ковшевые среднеплотные изделия с массовой долей Al2O3 свыше 62%
МЛКУ-69 Муллитовые ковшевые уплотненные изделия с массовой долей Al2O3 не менее 69%
МККС-72 Муллитокорундовые ковшевые среднеплотные изделия с массовой долей Al2O3 свыше 72%
МККС-75 Муллитокорундовые ковшевые среднеплотные изделия с массовой долей Al2O3 не менее 75%
МККУ-85 Муллитокорундовые ковшевые уплотненные изделия с массовой долей Al2O3 не менее 85%
МККС-90 Муллитокорундовые ковшевые среднеплотные изделия с массовой долей Al2O3 не менее 90%
Таблица 2
Для просмотра документа целиком скачайте его >>>
