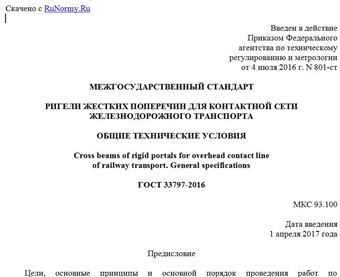

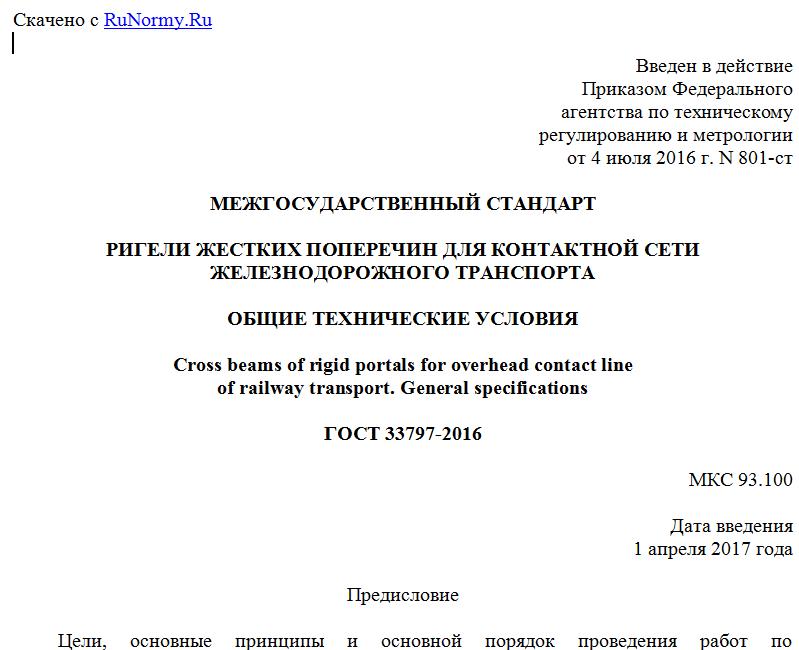

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 4 июля 2016 г. N 801-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РИГЕЛИ ЖЕСТКИХ ПОПЕРЕЧИН ДЛЯ КОНТАКТНОЙ СЕТИ
ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Cross beams of rigid portals for overhead contact line
of railway transport. General specifications
ГОСТ 33797-2016
МКС 93.100
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Открытым акционерным обществом "Научно-исследовательский институт транспортного строительства" (ОАО ЦНИИС)
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 524 "Железнодорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 мая 2016 г. N 88-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 4 июля 2016 г. N 801-ст межгосударственный стандарт ГОСТ 33797-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт подготовлен на основе применения ГОСТ Р 55186-2012
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на ригели жестких поперечин для контактной сети железнодорожного транспорта (далее - ригели).
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.307-89 Единая система защиты от коррозии и старения. Покрытия цинковые горячие. Общие требования и методы контроля
ГОСТ 166-89 (ISO 3599-76) Штангенциркули. Технические условия
ГОСТ 380-2005 Сталь углеродистая обыкновенного качества. Марки
ГОСТ 535-2005 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 2246-70 Проволока стальная сварочная. Технические условия
ГОСТ 2590-2006 Прокат сортовой стальной горячекатаный круглый. Сортамент
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 7512-82 Контроль неразрушающий. Соединения сварные. Радиографический метод
ГОСТ 9378-93 (ISO 2632-1-85, ISO 2632-2-85) Образцы шероховатости поверхности (сравнения). Общие технические условия
ГОСТ 9467-75 Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы
ГОСТ 12393-77 Арматура контактной сети для электрифицированных железных дорог. Общие технические условия
ГОСТ 13837-79 Динамометры общего назначения. Технические условия
ГОСТ 14771-76 Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 14782-86 Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73 Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 19281-89 (ISO 4950-2-81, ISO 4950-3-81, ISO 4951-79, ISO 4995-78, ISO 4996-78, ISO 5952-83) Прокат из стали повышенной прочности. Общие технические условия
ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 23118-2012 Конструкции стальные строительные. Общие технические условия
ГОСТ 25726-83 Клейма ручные буквенные и цифровые. Типы и основные размеры
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 27772-88 Прокат для строительных стальных конструкций. Общие технические условия
ГОСТ 32895-2014 Электрификация и электроснабжение железных дорог. Термины и определения
ГОСТ 33530-2015 (ISO 6789:2003) Инструмент монтажный для нормирования затяжки резьбовых соединений. Ключи моментные. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
В настоящем стандарте применены термины по ГОСТ 32895, а также следующие термины с соответствующими определениями:
3.1 строительный подъем ригеля: Искусственный выгиб, направленный в сторону, противоположную направлению действия внешних нагрузок, для предупреждения его провисания.
3.2 ордината строительного подъема f, м: Величина, равная прогибу от действия нормативного изгибающего момента.
3.3 несущая способность ригеля: Максимальная нагрузка, которую может нести ригель без потери его функциональных качеств, равная значению нормативного изгибающего момента.
3.4 расчетная испытательная нагрузка P, кН: Нагрузка, устанавливаемая нормами расчета и соответствующая условиям нормальной эксплуатации ригелей.
3.5 контрольная нагрузка по прочности: Нагрузка на ригель, при которой происходит исчерпание его несущей способности во время проведения механических испытаний.
3.6 контрольная нагрузка по жесткости: Нагрузка, вызывающая нормативный изгибающий момент в середине ригеля, прикладываемая к ригелю во время проведения механических испытаний.
3.7 расчетная длина ригеля Lр, м: Условная величина, равная расстоянию между центральными осями стоек, на которых установлен ригель.
4. Классификация, основные параметры и размеры
4.1 Ригели классифицируют на два типа по назначению:
- без освещения;
- с освещением.
4.2 К основным параметрам и размерам ригелей относятся:
- расчетная длина;
- несущая способность;
- строительный подъем.
4.3 Условные обозначения ригелей устанавливают в соответствии с приложением А.
5. Технические требования
5.1. Основные показатели и характеристики
5.1.1 Ригели должны иметь следующие расчетные длины:
- 17,0 м;
- 22,5 м;
- 30,0 м;
- 34,0 м;
- 39,0 м;
- 44,0 м;
- 55,5 м;
- 64,5 м.
