Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 августа 2016 г. N 971-ст

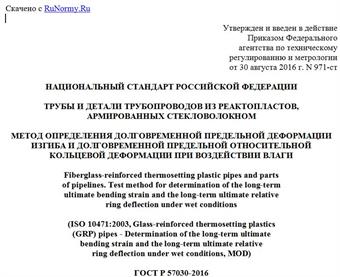

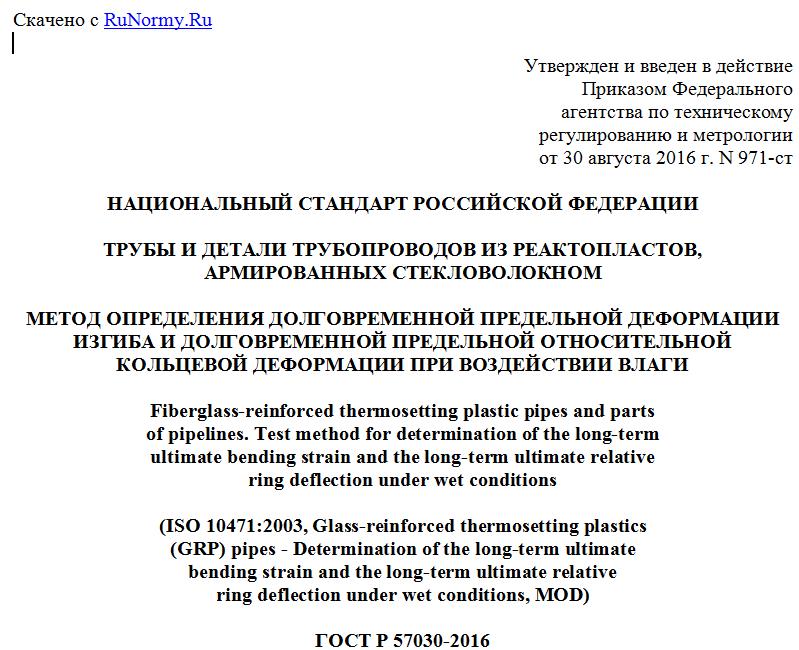

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТРУБЫ И ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ РЕАКТОПЛАСТОВ,
АРМИРОВАННЫХ СТЕКЛОВОЛОКНОМ
МЕТОД ОПРЕДЕЛЕНИЯ ДОЛГОВРЕМЕННОЙ ПРЕДЕЛЬНОЙ ДЕФОРМАЦИИ
ИЗГИБА И ДОЛГОВРЕМЕННОЙ ПРЕДЕЛЬНОЙ ОТНОСИТЕЛЬНОЙ
КОЛЬЦЕВОЙ ДЕФОРМАЦИИ ПРИ ВОЗДЕЙСТВИИ ВЛАГИ
Fiberglass-reinforced thermosetting plastic pipes and parts
of pipelines. Test method for determination of the long-term
ultimate bending strain and the long-term ultimate relative
ring deflection under wet conditions
(ISO 10471:2003, Glass-reinforced thermosetting plastics
(GRP) pipes - Determination of the long-term ultimate
bending strain and the long-term ultimate relative
ring deflection under wet conditions, MOD)
ГОСТ Р 57030-2016
(ИСО 10471:2003)
ОКС 83.120
23.040.50
Дата введения
1 января 2017 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 августа 2016 г. N 971-ст
4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 10471:2003 "Трубы из термореактивных стеклопластиков (GRP). Определение долговременной предельной деформации изгиба и долговременной предельной относительной кольцевой деформации во влажных условиях" (ISO 10471:2003 "Glass-reinforced thermosetting plastics (GRP) pipes. Determination of the long-term ultimate bending strain and the long-term ultimate relative ring deflection under wet conditions", MOD) включая изменение к нему ISO 10471:2003/Amd 1:2010, путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста, а также невключения отдельных структурных элементов, ссылок и/или дополнительных элементов.
Оригинальный текст модифицированных структурных элементов примененного международного стандарта ИСО приведен в дополнительном приложении ДА. Отдельные структурные элементы изменены в целях соблюдения норм русского языка и технического стиля изложения, а также в соответствии с требованиями ГОСТ Р 1.5.
Дополнительная ссылка, включенная в текст стандарта для учета особенностей российской национальной стандартизации, выделена курсивом, а объяснение причины ее включения приведено в сноске.
Положения, разделы и пункты примененного международного стандарта, не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДБ.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (подраздел 3.5).
В настоящем стандарте раздел 2 изменен в соответствии с особенностями российской национальной стандартизации.
Сопоставление структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДВ.
Сведения о соответствии ссылочных национальных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДГ
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на трубы и детали трубопроводов из реактопластов, армированных стекловолокном (далее - трубы и фитинги), и устанавливает метод определения долговременной предельной деформации изгиба и долговременной предельной относительной кольцевой деформации при вертикальной сжимающей нагрузке при воздействии влаги.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 54559-2011 <*> Трубы и детали трубопроводов из реактопластов, армированных волокном. Термины и определения
--------------------------------
<*> Приведена дополнительная нормативная ссылка, так как в стандарте использованы термины, стандартизованные в ГОСТ Р 54559.
ГОСТ Р 55071-2012 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Методы испытаний. Определение начальной удельной кольцевой жесткости
ГОСТ Р 55076-2012 Трубы и детали трубопроводов из реактопластов, армированных стекловолокном. Методы определения наработки до отказа под действием постоянного внутреннего давления
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 54559, а также следующие термины с соответствующими определениями:
3.1
сжимающая нагрузка F, Н: Нагрузка, приложенная к трубе и вызывающая кольцевую деформацию. [ГОСТ Р 55071-2012, пункт 3.1]
3.2
средний диаметр dср, мм: Диаметр окружности, соответствующий середине поперечного сечения стенки трубы. Примечание - Средний диаметр dср, мм, вычисляют по формуле dср = dн - e, (1) где dн - среднее значение наружного диаметра трубы, мм; e - среднее значение толщины стенки трубы, мм. Допускается определять средний диаметр dср по формуле dср = dв + e, (2) где dв - среднее значение внутреннего диаметра трубы, мм. Также допускается вычислять средний диаметр dср по формуле (3) где le - среднее значение длины окружности по наружному диаметру трубы, мм. [ГОСТ Р 55071-2012, пункт 3.4]
3.3
кольцевая деформация y, мм: Вертикальное изменение диаметра трубы, уложенной горизонтально, вследствие воздействия вертикальной сжимающей нагрузки. [ГОСТ Р 55071-2012, пункт 3.2]
3.4
удельная кольцевая деформация y/dср: Отношение кольцевой деформации к значению среднего диаметра трубы. [ГОСТ Р 55071-2012, пункт 3.3]
3.5 предельная кольцевая деформация при воздействии влаги yп,вл, мм: Кольцевая деформация трубы в момент возникновения разрушения при воздействии влаги.
3.6 предельная относительная кольцевая деформация при воздействии влаги yп,вл/dср: Отношение предельной кольцевой деформации к значению среднего диаметра трубы при воздействии влаги.
3.7 долговременная предельная кольцевая деформация при воздействии влаги yп,вл,x, мм: Значение предельной кольцевой деформации при воздействии влаги в момент возникновения разрушения за время x, полученное путем экстраполяции значений предельной деформации изгиба при воздействии влаги.
3.8 долговременная предельная относительная кольцевая деформация при воздействии влаги yп,вл,x/dср: Отношение долговременной предельной кольцевой деформации к значению среднего диаметра трубы при воздействии влаги.
3.9 разрушение: Механическое повреждение образца для испытаний, вызывающее его неспособность выдерживать нагрузку.
3.10 время до разрушения tр, ч: Продолжительность испытаний до возникновения разрушения.
3.11
начальная удельная кольцевая жесткость S0, Н/м2: Начальное значение удельной кольцевой жесткости трубы. [ГОСТ Р 55071-2012, пункт 3.5]
