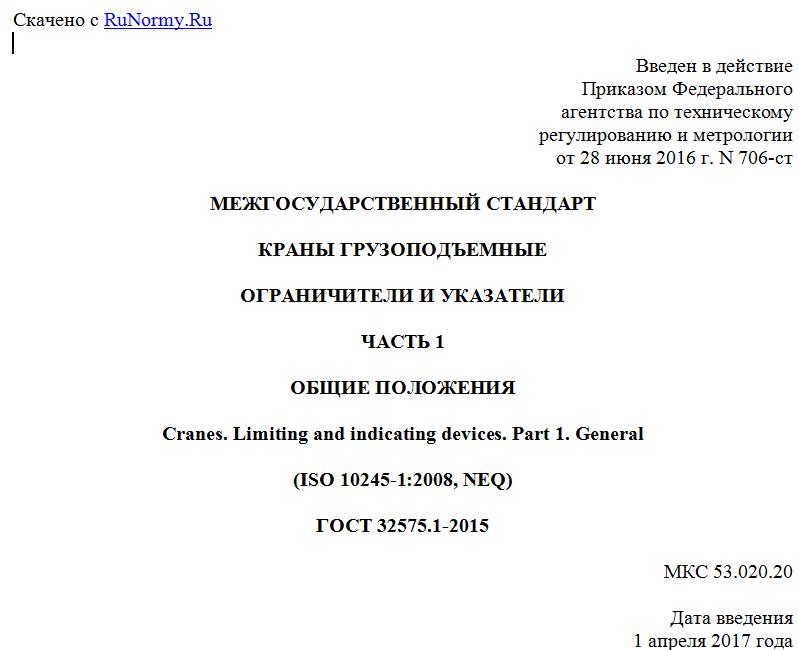

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 июня 2016 г. N 706-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ОГРАНИЧИТЕЛИ И УКАЗАТЕЛИ
ЧАСТЬ 1
ОБЩИЕ ПОЛОЖЕНИЯ
Cranes. Limiting and indicating devices. Part 1. General
(ISO 10245-1:2008, NEQ)
ГОСТ 32575.1-2015
МКС 53.020.20
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом "РАТТЕ" (АО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 декабря 2015 г. N 83-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2016 г. N 706-ст межгосударственный стандарт ГОСТ 32575.1-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 10245-1:2008 "Краны грузоподъемные. Ограничители и указатели. Часть 1. Общие положения" ("Cranes - Limiting and indicating devices - Part 1: General", NEQ)
6 Настоящий стандарт разработан на основе применения ГОСТ Р 55179-2012 (ИСО 10245-1:2008) <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 28 июня 2016 г. N 706-ст национальный стандарт ГОСТ Р 55179-2012 (ИСО 10245-1:2008) отменен с 1 апреля 2017 г.
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает общие требования к ограничителям и указателям рабочих параметров грузоподъемных кранов (далее - "краны") по классификации ИСО 4306-1 Cranes - Vocabulary - Part 1: General (Краны - Словарь. Часть 1. Общие термины) с учетом нормативных положений, содержащихся в ИСО 10245-1:2008 Cranes - Limiting and indicating devices - Part 1: General (Краны. Ограничители и указатели. Часть 1. Общие положения) применительно к нагрузкам, движениям, эксплуатации и окружающей среде. Эти устройства ограничивают функционирование механизмов крана и/или обеспечивают крановщика (оператора крана) или других лиц эксплуатационной информацией и не являются средствами измерений. Применение положений настоящего стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает общие требования к ограничителям и указателям рабочих параметров грузоподъемных кранов применительно к нагрузкам и движениям, эксплуатации и окружающей среде. Эти устройства ограничивают функционирование механизмов крана и/или обеспечивают крановщика (оператора крана) или других лиц эксплуатационной информацией и не являются средствами измерений. При использовании в конструкции ограничителей и указателей элементов, являющихся средствами измерений, информация об этом должна содержаться в эксплуатационной документации на соответствующее устройство.
Установленные на кране ограничители являются дополнительным средством, повышающим уровень безопасности, но их наличие не снижает ответственности крановщика (оператора крана) за несоблюдение ограничений, установленных в эксплуатационных документах на кран. Не допускается использование ограничителей крановщиком (оператором крана) для автоматической остановки механизмов, за исключением остановки передвижения мостового крана при его подходе к посадочной площадке, устроенной в торце здания.
Настоящий стандарт распространяется на все виды грузоподъемных кранов в соответствии с ГОСТ 33709.1, а также на плавучие краны.
Специальные требования к устройствам для различных типов кранов приводятся в стандартах на эти краны.
Невыполнение требований настоящего стандарта может привести к увеличению риска использования кранов или к сокращению срока их службы.
Этот стандарт применим ко всем новым кранам, изготовленным после истечения одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования. Однако при модернизации оборудования требования к его свойствам должны быть пересмотрены в соответствии с настоящим стандартом. Если выполнение требований стандарта при модернизации вызывает существенные изменения конструкции, то возможность и необходимость приведения оборудования в соответствие с требованиями настоящего стандарта должна определяться изготовителем (проектировщиком), а при его отсутствии - организацией, выполняющей его функции, а последующие изменения должны быть выполнены владельцем (пользователем) в течение одного года.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ ISO 12100-2013 Безопасность оборудования. Основные понятия, общие принципы конструирования. Оценки риска и снижения риска
ГОСТ 25546-82 Краны грузоподъемные. Режимы работы
ГОСТ 33709.1-2015 Краны грузоподъемные. Словарь. Часть 1. Общие положения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 33709.1, а также следующие термины с соответствующими определениями:
3.1 непрерывное предупреждение: Визуальное предупреждение посредством мигающего или немигающего света и/или звуковое предупреждение посредством прерывистого или постоянного звукового сигнала, действующее в течение всего времени существования определенного условия.
3.2 ограничитель рабочего параметра: Устройство, используемое для автоматического предотвращения выхода рабочего параметра за пределы допустимых значений.
Примечание - См. примеры, приведенные в 4.5.2.1.
3.3 ограничитель слабины каната: Устройство, используемое для остановки механизма в случае ослабления каната, входящего в его состав.
3.4 ограничитель положения станции управления: Устройство, используемое на кранах, имеющих станцию управления, которая может перемещаться механически в различные положения в пространстве, для предотвращения перемещения станции управления за установленные пределы.
3.5 ограничитель высоты подъема: Устройство, используемое для предотвращения подъема грузозахватного органа до соприкосновения с конструкцией или до достижения любых других ограничений при подъеме грузозахватного органа в пределах технической характеристики крана.
3.6 ограничитель опускания: Устройство, используемое для предотвращения опускания грузозахватного органа ниже предусмотренного технической характеристикой уровня или до достижения любых других ограничений при опускании грузозахватного органа в пределах технической характеристики крана.
Например, при нижнем положении грузозахватного устройства на грузоподъемном барабане должно обеспечиваться минимальное число витков каната.
3.7 ограничитель опускания цепного механизма подъема: Механическое устройство, предотвращающее выход цепи из зацепления с приводным механизмом.
3.8 ограничитель движения: Устройство, ограничивающее движение и/или инициирующее остановку рабочего механизма.
Примечание - см. примеры, приведенные в 4.5.1.1.
3.9 ограничитель перемещений крана и тележки: Устройство, используемое для предотвращения передвижения по подкрановому или подтележечному пути за установленные пределы.
3.10 ограничитель угла наклона: Устройство, используемое для предотвращения подъема или опускания стрелы, ее удлинителей, "А-образной рамы" или мачты за установленные пределы.
3.11 ограничитель телескопирования: Устройство, используемое для предотвращения перемещения телескопируемых частей крана за установленные пределы.
3.12 ограничитель поворота: Устройство, используемое для предотвращения поворота за установленные пределы.
3.13 ограничитель доступа: Устройство, используемое для предотвращения работы отдельных механизмов крана или крана в целом при выполнении технического обслуживания, ремонтных работ или при несанкционированном доступе (например, блокировочный выключатель двери для выхода на галерею мостового крана, отключающий механизм передвижения крана при ее открывании, а также ключ-марка, предотвращающий несанкционированное управление краном).
Для отдельных типов кранов перечень необходимых ограничителей доступа приводится в стандартах на данные краны.
3.14 ограничитель одновременных действий: Устройство, используемое для ограничения возможности выполнения краном одновременно нескольких рабочих движений, исключения подачи взаимоисключающих команд на аппараты управления, а также для предотвращения управления краном одновременно с нескольких
