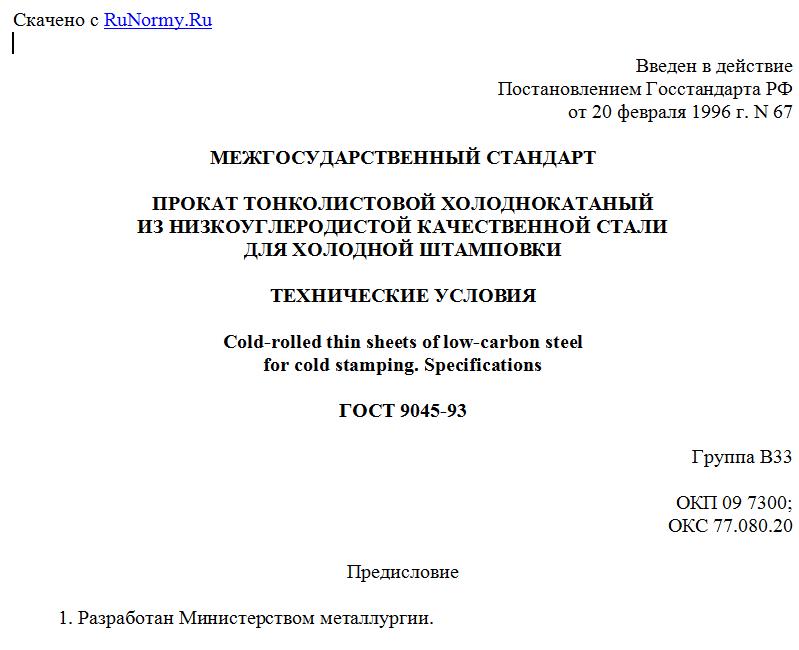

Введен в действие
Постановлением Госстандарта РФ
от 20 февраля 1996 г. N 67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКАТ ТОНКОЛИСТОВОЙ ХОЛОДНОКАТАНЫЙ
ИЗ НИЗКОУГЛЕРОДИСТОЙ КАЧЕСТВЕННОЙ СТАЛИ
ДЛЯ ХОЛОДНОЙ ШТАМПОВКИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Cold-rolled thin sheets of low-carbon steel
for cold stamping. Specifications
ГОСТ 9045-93
Группа В33
ОКП 09 7300;
ОКС 77.080.20
Предисловие
1. Разработан Министерством металлургии.
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 3-93 от 17.02.1993).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Республика Азербайджан Азгосстандарт
Республика Армения Армгосстандарт
Республика Белоруссия Белстандарт
Республика Казахстан Госстандарт Республики Казахстан
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Туркменистан Главгосинспекция Туркменистана
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. В настоящий стандарт введен международный стандарт ИСО 3574-86 "Тонколистовая холоднокатаная сталь, обжатая в холодном состоянии торгового качества и для вытяжки" в части СР3 и СР4.
4. Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 20.02.1996 N 67 Межгосударственный стандарт ГОСТ 9045-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1997 г.
5. Взамен ГОСТ 9045-80.
1. ОБЛАСТЬ РАСПРОСТРАНЕНИЯ
Настоящий стандарт распространяется на тонколистовой холоднокатаный прокат из низкоуглеродистой качественной стали толщиной до 3,9 мм, предназначенный для холодной штамповки.
Дополнительные требования, соответствующие международному стандарту ИСО 3574-86 в части марок СР3 и СР4, набраны курсивом.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 5639-82. Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 5640-68. Сталь. Металлографический метод оценки микроструктуры листов и ленты
ГОСТ 7565-81 (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-81. Прокат и изделия дальнейшего передела. Правила приемки, маркировки, упаковки, транспортирования и хранения
ГОСТ 9013-59. Металлы. Метод измерения твердости по Роквеллу
ГОСТ 10510-80. Металлы. Метод испытания на выдавливание листов и лент по Эриксену
ГОСТ 11701-84. Металлы. Методы испытаний на растяжение тонких листов и лент
ГОСТ 19904-90. Прокат листовой холоднокатаный. Сортамент
ГОСТ 21014-88. Прокат черных металлов. Термины и определения дефектов поверхности
ГОСТ 22536.0-87. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88. Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87. Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88. Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88. Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87. Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.10-88. Сталь углеродистая и чугун нелегированный. Методы определения алюминия
ГОСТ 22975-78. Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу).
3. СОРТАМЕНТ
3.1. Прокат подразделяют:
по видам продукции:
листы,
рулоны;
по нормируемым характеристикам на категории:
1, 2, 3, 4, 5;
по качеству отделки поверхности на группы:
особо высокой отделки - I <*>,
высокой отделки - II,
повышенной отделки - III (IIIа, IIIб);
по способности к вытяжке (прокат толщиной до 2 мм):
весьма особо сложной - ВОСВ <*>, ВОСВ-Т <**>,
особо сложной - ОСВ,
сложной - СВ,
весьма глубокой - ВГ.
--------------------------------
<*> По требованию потребителя.
<**> По требованию потребителя с повышенными технологическими свойствами.
3.2. В части сортамента прокат должен соответствовать требованиям ГОСТ 19904.
3.3. Схема условных обозначений проката приведена в Приложении 1.
4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
4.1. Характеристики
4.1.1. Прокат изготовляют из низкоуглеродистых качественных сталей.
Марки стали приведены в Приложении 2.
4.1.1.1. Марку стали устанавливает изготовитель.
4.1.1.1а. Процессы, используемые при получении стали и изготовлении тонколистовой стали, обжатой в холодном состоянии, зависят от выбора производителя.
4.1.2. Категории проката в зависимости от нормируемых характеристик приведены в табл. 1.
Таблица 1
Категория проката Нормируемые характеристики Способность к вытяжке Толщина проката, мм
Предел текучести Временное сопротивление Относительное удлинение Твердость Глубина сферической лунки
1 - - - - + СВ, ВГ До 2,0
2 - + + - - СВ, ВГ, ОСВ До 3,9
3 - + + - + ОСВ, СВ, ВГ До 2,0
4 + + + - + ВОСВ, ВОСВ-Т, ОСВ, СВ До 2,0
5 + + + + + ВОСВ, ВОСВ-Т, ОСВ, СВ До 2,0
4.1.3. Механические свойства проката должны соответствовать требованиям табл. 2.
Таблица 2
Способность к вытяжке Предел текучести , Н/мм2 (кгс/мм2), не более Временное сопротивление , Н/мм2 (кгс/мм2) Относительное удлинение , %, не менее, при толщине проката Твердость, не более
HR15T HR30T HRB
при толщине проката
менее 0,7 мм от 0,7 до 1,5 мм включ. св. 1,5 до 2,0 мм включ. св. 2,0 до 3,9 мм включ. св. 0,5 до 0,8 мм включ. св. 0,8 до 1,7 мм включ. св. 1,7 до 2,0 мм включ.
ОСВ 195 (20) 250 - 350 (26 - 36) 34 36 40 42 <*> 76 51 46
СВ 205 (21) 250 - 380 (26 - 39) 32 34 38 40 <*> 78 53 48
ВГ - 250 - 390 (26 - 40) 26 28 29 30 - - -
--------------------------------
<*> До 01.01.1999 факультативно, после чего норма уточняется.
Таблица 2а
Требования к механическим свойствам тонколистовой
углеродистой стали, обжатой в холодном состоянии
Обозначение марки Применение Предел прочности на растяжение <*> Rm, Н/мм2, не более Удлинение после <**> разрушения A, %, не менее, при расчетной длине образца L0 Твердость <***>, не более
HRB HR30T
80 мм 50 мм
CR3 Для глубокой вытяжки 350 34 35 53 52
CR4 Для глубокой вытяжки особого раскисления (не стареющая) 340 36 37 50 50
