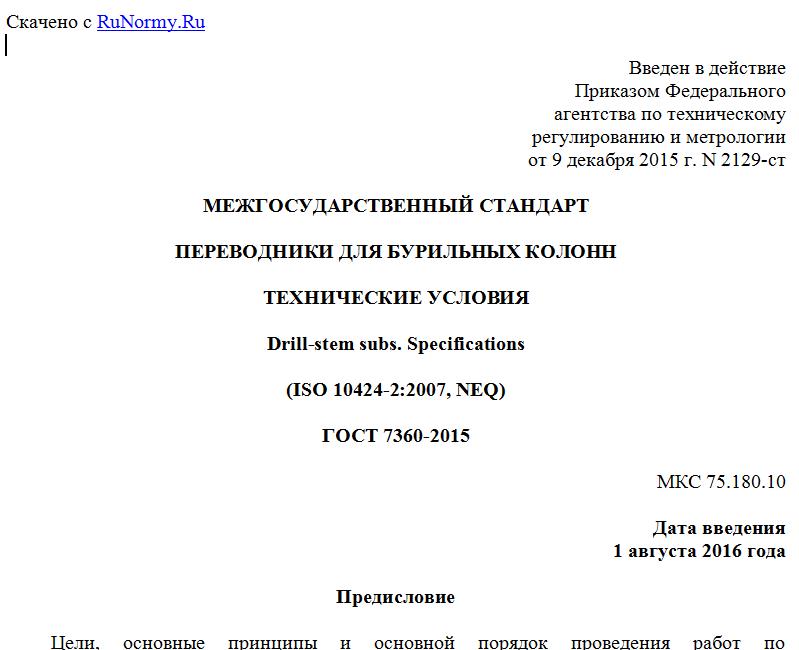

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 декабря 2015 г. N 2129-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЕРЕВОДНИКИ ДЛЯ БУРИЛЬНЫХ КОЛОНН
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Drill-stem subs. Specifications
(ISO 10424-2:2007, NEQ)
ГОСТ 7360-2015
МКС 75.180.10
Дата введения
1 августа 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом ТК 357 "Стальные и чугунные трубы и баллоны" и Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 523 "Техника и технологии добычи и переработки нефти и газа"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TS Таджикстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2015 г. N 2129-ст межгосударственный стандарт ГОСТ 7360-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2016 г.
5 Настоящий стандарт соответствует международному стандарту ISO 10424-2:2007 Petroleum and natural gas industries - Rotary drilling equipment - Part 2: Threading and gauging of rotary shouldered thread connections (Нефтяная и газовая промышленность. Оборудование для роторного бурения. Часть 2. Нарезание резьбы и контроль калибрами резьбовых упорных соединений в части требований, касающихся выполнения разгрузочных элементов, холодного деформационного упрочнения резьбы, приработки резьбового соединения и контрольных меток).
Степень соответствия - неэквивалентная (NEQ)
6 ВЗАМЕН ГОСТ 7360-82
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на переводники, предназначенные для соединения между собой элементов бурильной колонны, в том числе присоединения к ним инструмента, применяемого при бурении скважин, аварийного и породоразрушающего инструмента, систем геонавигации, керноотборного оборудования, а также для соединения элементов бурильной колонны с элементами колонн обсадных или насосно-компрессорных труб.
Переводники по настоящему стандарту предназначены для эксплуатации в скважинах, не содержащих коррозионно-агрессивных компонентов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 26.008-85 Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры
ГОСТ 7565-81 Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 9012-59 Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9454-78 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10006-80 Трубы металлические. Метод испытания на растяжение
ГОСТ 10692-80 Трубы стальные, чугунные и соединительные детали к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21105-87 Контроль неразрушающий. Магнитопорошковый метод
ГОСТ 28487-90 Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски
ГОСТ 31458-2012 Трубы стальные и изделия из труб. Документы о приемочном контроле
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 замок: Стальной элемент бурильной трубы, имеющий коническую замковую резьбу и резьбовое упорное соединение и состоящий из двух деталей - ниппеля и муфты.
3.2 контрольные метки: Выполненные на конической расточке муфты или на основании ниппеля цилиндрические метки (в виде расточки или проточки) или штампованные метки (в виде окружности и отрезка прямой, касательной к окружности), предназначенные для идентификации износа и проведения ремонта резьбы и упорных поверхностей соединений переводников в процессе эксплуатации.
3.3 муфтовый конец, муфта: Элемент переводника с внутренней резьбой.
3.4 ниппельный конец, ниппель: Элемент переводника с наружной резьбой.
3.5 резьбовое упорное соединение, соединение: Соединение элементов бурильной колонны, имеющее коническую замковую резьбу и упорные поверхности (упорный торец муфтового конца и упорный уступ ниппельного конца).
3.6 резьбовое упорное соединение типа FH: Резьбовое соединение с широким проходным отверстием, в обозначении которого число означает ранее используемый наружный диаметр бурильной трубы в дюймах.
3.7 резьбовое упорное соединение типа NC: Резьбовое соединение "нумерационного" типа, в обозначении которого число означает кратность среднего диаметра резьбы в основной плоскости в миллиметрах к 2,54 мм, выраженную в виде целого значения.
3.8 резьбовое упорное соединение типа Reg: Резьбовое соединение "обычного" типа, в обозначении которого число означает ранее используемый наружный диаметр бурильной трубы в дюймах.
3.9 резьбовое упорное соединение типа 3: Взаимозаменяемое с резьбовыми соединениями типов FH, NC и Reg (таблица А.1, приложение А) резьбовое соединение, в обозначении которого число означает наружный диаметр большего основания конуса ниппельного конца в миллиметрах, округленный до целого значения.
3.10 переводник: Короткий патрубок с различными резьбовыми соединениями на противоположных концах для соединения концов элементов бурильной колонны с различными диаметрами или различными резьбовыми соединениями.
3.11 переводник муфтового типа (М): Переводник, имеющий два муфтовых конца.
3.12 переводник ниппельного типа (Н): Переводник, имеющий два ниппельных конца.
3.13 переводник переходного типа (П): Переводник, имеющий один муфтовый, другой ниппельный концы.
3.14 приработка: Операция свинчивания и развинчивания резьбового упорного соединения до начала его эксплуатации для обеспечения правильного свинчивания и уменьшения заедания резьбового соединения во время эксплуатации.
3.15 разгрузочные элементы: Разгрузочная расточка или разгрузочная канавка, выполняемые на ниппельном и муфтовом концах для уменьшения вероятности усталостного разрушения высоконагруженной части резьбового упорного соединения за счет уменьшения концентрации напряжений и повышения усталостной прочности соединения.
3.16 холодное деформационное упрочнение: Пластическая деформация впадин резьбы элемента соединения, осуществляемая без нагрева путем обкатки роликом с целью повышения усталостной прочности соединений.
3.17 элементы бурильной колонны: Бурильные трубы, ведущие бурильные трубы, вертлюг, переводники, толстостенные бурильные трубы, утяжеленные бурильные трубы, забойные двигатели, долота и коронки и другие изделия, входящие в состав бурильной колонны и имеющие резьбовые упорные соединения.
4 Обозначения и сокращения
4.1 В настоящем стандарте применены следующие обозначения:
- относительное удлинение;
- временное сопротивление;
- предел текучести;
L1, L2 - длина ступеней переводника;
c1, c2 - размеры фаски по наружному диаметру упорного торца муфтового конца или упорного уступа ниппельного конца;
c3 - размер фаски по внутреннему диаметру ниппельного конца;
D - наружный диаметр переводника;
D1 - наружный диаметр ступени переводника;
D2, D3 - диаметры упорного торца муфтового конца или упорного уступа ниппельного конца;
D4 - наружный диаметр цилиндрической проточки на основании ниппеля;
D - внутренний диаметр переводника;
