"ГОСТ Р 54864-2016. Национальный стандарт Российской Федерации. Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

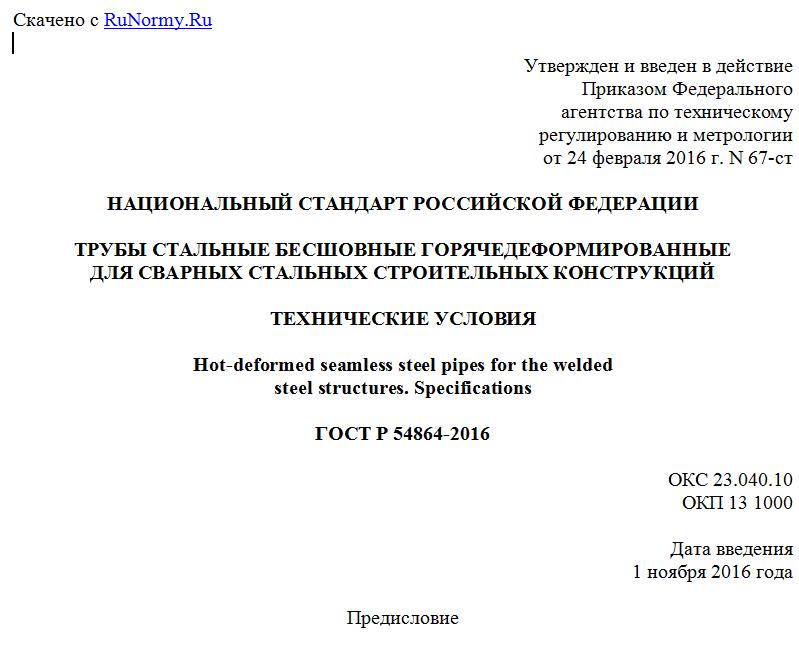

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 февраля 2016 г. N 67-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ СТАЛЬНЫЕ БЕСШОВНЫЕ ГОРЯЧЕДЕФОРМИРОВАННЫЕ
ДЛЯ СВАРНЫХ СТАЛЬНЫХ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Hot-deformed seamless steel pipes for the welded
steel structures. Specifications

ГОСТ Р 54864-2016

ОКС 23.040.10
ОКП 13 1000

Дата введения
1 ноября 2016 года

Предисловие

1 РАЗРАБОТАН Открытым акционерным обществом "Российский научно-исследовательский институт трубной промышленности" (ОАО "РосНИТИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 357 "Стальные и чугунные трубы и баллоны"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 24 февраля 2016 г. N 67-ст
4 ВЗАМЕН ГОСТ Р 54864-2011

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций по ГОСТ 23118, эксплуатируемых в неагрессивных средах высокого и нормального уровня ответственности по ГОСТ 27751.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 166 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427 Линейки измерительные металлические. Технические условия
ГОСТ 2216 Калибры-скобы гладкие регулируемые. Технические условия
ГОСТ 3728 Трубы. Метод испытания на загиб
ГОСТ 6507 Микрометры. Технические условия
ГОСТ 7268 Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб
ГОСТ 7502 Рулетки измерительные металлические. Технические условия
ГОСТ 7565 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 8026 Линейки поверочные. Технические условия
ГОСТ 9454 Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10006 (ИСО 6892-84) Трубы металлические. Метод испытания на растяжение
ГОСТ 10243 Сталь. Методы испытаний и оценки макроструктуры
ГОСТ 10692 Трубы стальные, чугунные и соединительные детали к ним. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 11358 Толщиномеры и стенкомеры индикаторные с ценой деления 0,01 и 0,1 мм. Технические условия
ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 18360 Калибры-скобы листовые для диаметров от 3 до 260 мм. Размеры
ГОСТ 18365 Калибры-скобы листовые со сменными губками для диаметров свыше 100 до 360 мм. Размеры
ГОСТ 23118 Конструкции стальные строительные. Общие технические условия
ГОСТ 26877 Металлопродукция. Методы измерений отклонений формы
ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения
ГОСТ 28548 Трубы стальные. Термины и определения
ГОСТ 30432 Трубы металлические. Методы отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 31458 (ИСО 10474:2013) Трубы стальные, чугунные и соединительные детали к ним. Документы о приемочном контроле
ГОСТ 32528 Трубы стальные бесшовные горячедеформированные. Технические условия
ГОСТ Р 55942 (ИСО 6761:1981) Трубы стальные. Отделка концов труб и соединительных деталей под сварку. Общие технические требования
ГОСТ Р ИСО 10893-3 Трубы стальные бесшовные и сварные. Часть 3. Автоматизированный контроль методом рассеяния магнитного потока по всей поверхности труб из ферромагнитной стали для обнаружения продольных и (или) поперечных дефектов
ГОСТ Р ИСО 10893-5 Трубы стальные бесшовные и сварные. Часть 5. Магнитопорошковый контроль труб из ферромагнитной стали для обнаружения поверхностных дефектов
ГОСТ Р ИСО 10893-8 Трубы стальные бесшовные и сварные. Часть 8. Ультразвуковой метод автоматизированного контроля для обнаружения расслоений
ГОСТ Р ИСО 10893-10 Трубы стальные бесшовные и сварные. Часть 10. Ультразвуковой метод автоматизированного контроля для обнаружения продольных и (или) поперечных дефектов по всей поверхности
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется принять в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем стандарте применены термины по ГОСТ 16504, ГОСТ 28548, ГОСТ 27751 и [1], а также следующий термин с соответствующим определением:
класс прочности: Обозначение уровня прочностных свойств металла труб, состоящее из буквенного сокращения используемой стали С (строительная) и минимального предела текучести металла труб в Н/мм2.

4. Сортамент

4.1. Размеры
4.1.1 Трубы изготовляют наружным диаметром от 45 до 550 мм и толщиной стенки от 3,5 до 40,0 мм обычной точности изготовления в соответствии с размерным рядом по ГОСТ 32528.
4.1.2 По согласованию между изготовителем и заказчиком трубы изготовляют размерами, не предусмотренными настоящим стандартом.
4.1.3 По согласованию между изготовителем и заказчиком трубы изготовляют повышенной точности изготовления по наружному диаметру и (или) толщине стенки.
4.2. Длина
4.2.1 По длине трубы изготовляют:
а) немерной длины - в пределах от 3,0 до 12,5 м;
б) мерной длины - в пределах немерной длины;
в) длины, кратной мерной, - в пределах немерной длины с припуском на каждый рез по 5 мм.
4.2.2 По согласованию между изготовителем и заказчиком допускается изготовлять трубы мерной длины и длины, кратной мерной, не предусмотренной настоящим стандартом.
4.2.3 По согласованию между изготовителем и заказчиком допускается изготовлять трубы длиной, кратной мерной, с припуском на каждый рез, не предусмотренным настоящим стандартом.
4.3. Классы прочности
Трубы изготовляют классов прочности: С235, С245, С255, С275, С285, С345, С375, С390 и С440.
4.4. Примеры условных обозначений
Примеры условных обозначений
Трубы наружным диаметром 168 мм повышенной точности изготовления (п), толщиной стенки 7,0 мм повышенной точности изготовления (п), длиной, кратной 6,0 м (6000 кр), класса прочности С390:

Труба - 168п x 7,0п x 6000 кр - С390 - ГОСТ Р 54864-2016

Трубы наружным диаметром 245 мм обычной точности изготовления, толщиной стенки 25,0 мм обычной точности изготовления, мерной длины 12,0 м (12000), класса прочности С235:

Труба 245 x 25,0 x 12000 - С235 - ГОСТ Р 54864-2016

Трубы наружным диаметром 146 мм повышенной точности изготовления (п), толщиной стенки 10,0 мм обычной точности изготовления, немерной длины, класса прочности С390:

Труба 146п x 10,0 - С390 - ГОСТ Р 54864-2016

4.5. Сведения, указываемые в заказе
4.5.1 При оформлении заказа на трубы, изготовляемые по настоящему стандарту, заказчик должен указать в заказе следующие обязательные требования:
а) обозначение настоящего стандарта;
б) размер труб (наружный диаметр и толщину стенки) (см. 4.1.1);
в) вид длины (немерная, мерная, кратная мерной) и конкретную длину для труб мерной и кратной мерной длины (см. 4.2.1);
г) класс прочности (см. 4.3).
4.5.2 При необходимости заказчик может указать в заказе следующие требования:
а) массовую долю молибдена 0,12% - 0,15% для классов прочности С235, С245, С255, С275, С285, С345 и С375 (см. 5.2.1, таблица 1, сноска 4);
б) массовую долю серы не более 0,010%, фосфора не более 0,015% (см. 5.2.1, таблица 1, сноска 4);
в) массовую долю азота не более 0,010% (см. 5.2.1, таблица 1, сноска 8);
