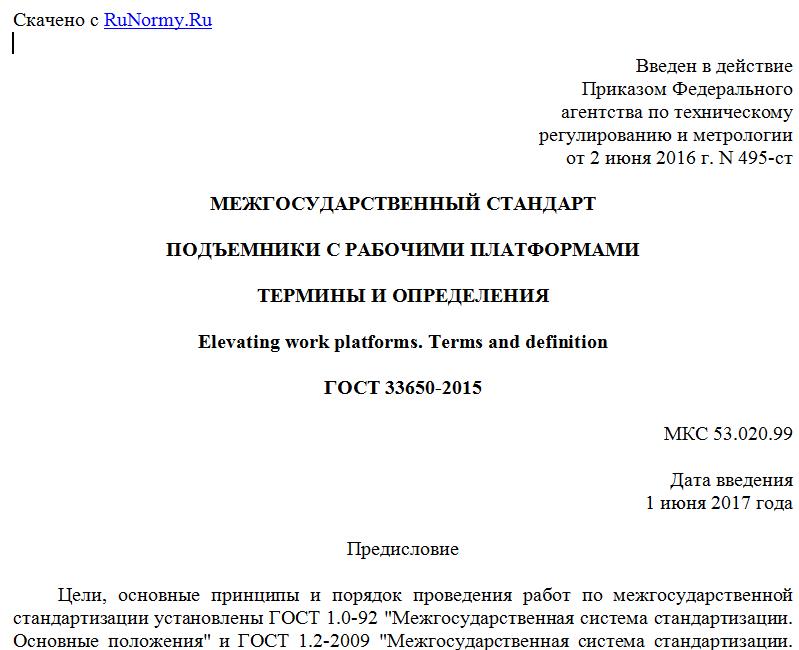

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 июня 2016 г. N 495-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДЪЕМНИКИ С РАБОЧИМИ ПЛАТФОРМАМИ
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Elevating work platforms. Terms and definition
ГОСТ 33650-2015
МКС 53.020.99
Дата введения
1 июня 2017 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 438 "Подъемники с рабочими платформами"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48-2015)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2016 г. N 495-ст межгосударственный стандарт ГОСТ 33650-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 июня 2017 г.
5 Настоящий стандарт разработан на основе национального стандарта Российской Федерации ГОСТ Р 52064-2003 "Подъемники с рабочими платформами. Термины и определения" <*>
--------------------------------
<*> Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2016 г. N 495-ст ГОСТ Р 52064-2003 отменен.
6 Настоящий стандарт может быть применен на добровольной основе для соблюдения требований технического регламента Таможенного союза "О безопасности машин и оборудования" и технического регламента "О безопасности колесных транспортных средств"
7 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий данной области знания.
Для каждого понятия установлен один стандартизованный термин.
Термины-синонимы без пометы "Нрк." приведены в качестве справочных данных и не являются стандартизованными.
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации, при этом не входящая в круглые скобки часть термина образует его краткую форму.
Краткие формы, представленные аббревиатурой или словосочетанием на базе аббревиатуры, приведены после стандартизованного термина и отделены от него точкой с запятой.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в настоящем стандарте.
В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится, и вместо него ставится прочерк.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы - светлым, а синонимы - курсивом.
1. Область применения
Настоящий стандарт устанавливает основные термины на подъемники с рабочей платформой (далее - подъемники), применяемые для строительно-монтажных, ремонтных, инспекционных и других работ в различных отраслях экономики (строительстве, жилищно-коммунальном хозяйстве и т.п.).
Настоящий стандарт не распространяется на пожарные подъемники, строительные подъемники, в том числе мачтовые, средства подмащивания (леса, площадки и т.д.).
Примечание - Схемы, приведенные в настоящем стандарте, даны только для сведения.
2. Термины и определения
Таблица 1
Термин Определение Схема
Общие термины
1 подъемник с рабочей платформой Грузоподъемная машина, предназначенная для перемещения рабочего персонала с инструментом и материалами, размещенными на рабочей платформе, при проведении работ в пределах рабочей зоны и состоящая из базового шасси, подъемного оборудования и рабочей платформы -
2 мобильный подъемник с рабочей платформой Подъемник на колесном ходу (самоходный или прицепной), оснащенный стреловым подъемным оборудованием -
3 базовое шасси Составная часть подъемника, которая представляет собой, как правило, основание в виде ходового устройства с необходимыми местами крепления для установки рабочего оборудования, с опорными элементами, а также силовой установкой для обеспечения движения рабочего оборудования и подъемника по рабочей площадке и/или дорогам. Примечание - Допускается в качестве основания подъемника применять жестко установленные (стационарные) конструкции -
4 рабочее оборудование Комплект составных частей (подъемное оборудование, рабочая платформа), монтируемых на базовое шасси для обеспечения функционального назначения подъемника -
5 подъемное оборудование Составная часть подъемника, которая соединена с базовым шасси и рабочей платформой и которая позволяет перемещать рабочую платформу в пределах рабочей зоны подъемника (в горизонтальном и/или вертикальном направлениях) -
6 рабочая платформа Составная часть подъемника, которая представляет собой конструкцию различного исполнения в виде площадки с защитными ограждениями, которая закреплена к подъемному оборудованию и предназначена для размещения рабочего персонала с инструментом и материалами в целях проведения работ в пределах рабочей зоны -
7 составная часть Деталь или сборочная единица подъемника -
8 изготовитель Физическое или юридическое лицо, несущее полную ответственность за проведение необходимых научно-исследовательских, опытно-конструкторских и технологических работ, производство и испытания изготовленного подъемника с рабочей платформой -
9 эксплуатант Лицо или организация, непосредственно осуществляющая эксплуатацию подъемника -
10 машинист подъемника Лицо, имеющее право на управление рабочими движениями подъемника -
11 подъем <*> Движение рабочей платформы вверх
12 опускание <*> Движение рабочей платформы вниз
13 вращение <*> Вращательное движение рабочей платформы в горизонтальной плоскости
14 поворот <*> Вращательное движение подъемного оборудования относительно оси вращения опорно-поворотного устройства
15 перемещение Любое горизонтальное перемещение подъемника мачтового типа из одного положения в другое в пределах одного места производства работ -
16 состояние перемещения Конфигурация подъемника мачтового типа, в которой он перемещается из одного положения в другое в пределах одного места производства работ, включая любые ограничения по погодным условиям и нагрузке или количеству людей на подъемнике мачтового типа -
17 передвижение Движение подъемника по рабочей площадке -
18 транспортирование Любое перемещение подъемника мачтового типа в пределах места производства работ -
19 транспортировка Доставка подъемника на место производства работ, в том числе самоходом -
20 плавное перемещение рабочей платформы Плавное движение рабочей платформы с наименьшей скоростью в начале ее движения или перед ее остановкой -
21 рабочая зона Область пространства, в которой обеспечивается эксплуатация рабочей платформы в пределах расчетных нагрузок и сил при условиях эксплуатации, предписанных изготовителем
22 рабочее положение Положение рабочего оборудования, предписанное изготовителем, в котором подъемник может совершать цикл с грузом -
23 транспортное положение Положение рабочего оборудования, предписанное изготовителем для транспортировки подъемника
24 положение для доступа Положение рабочего оборудования, обеспечивающее вход и выход рабочего персонала с рабочей платформы -
25 рабочая площадка Площадка для установки подъемника в рабочее положение, подготовленная согласно требованиям нормативных документов, технической и эксплуатационной документации -
26 рабочий цикл Цикл, начинающийся с момента доступа рабочего персонала на рабочую платформу, включающий выполнение работы, и заканчивающийся возвращением рабочей платформы в исходное положение -
27 исправное состояние Состояние подъемника, при котором он соответствует всем требованиям нормативных и конструкторских (проектных) документов -
28 схема распределения нагрузки Закрепленная на рабочей платформе схема с указанием разрешенного количества людей, допустимой нагрузки и ее распределения для конкретной конфигурации подъемника -
29 работоспособное состояние Состояние подъемника, при котором он способен выполнять заданные функции, сохраняя значения заданных параметров, соответствующие требованиям нормативных и конструкторских (проектных) документов -
30 металлоконструкция Расчетная несущая конструкция подъемника (рабочее оборудование, опорная рама, поворотная рама, опорные элементы и т.п.), изготовленная, как правило, из металла -
31 конфигурация Компоновка элементов подъемника в пределах оговоренных ограничений на эксплуатацию, включая различные номинальные нагрузки -
32 значительные изменения конструкции подъемника мачтового типа Изменение конструкции подъемника в целом либо тех его составных частей и узлов, которые влияют на устойчивость, прочность или эксплуатационные показатели установки -
33 испытания типа Испытания на репрезентативной модели новой конструкции или модели, включающей в себя значительные изменения в существующей конструкции, которые проводит ответственная организация или ее уполномоченный представитель -
34 специализированная организация Организация, обеспечивающая хотя бы один из перечисленных видов работ: - проектирование подъемника либо компоновочных его узлов; - обслуживание, монтаж/демонтаж, ремонт, реконструкция (модернизация) подъемника и/или компоновочных узлов; - проведение технических освидетельствований, неразрушающего контроля, технического диагностирования, экспертизы промышленной безопасности подъемника -
35 статические испытания Испытания статической нагрузкой по действующим нормам -
36 динамические испытания Испытания динамической нагрузкой по действующим нормам -
37 метод конечных элементов Компьютеризованный метод идеализации реальной конструкции для выполнения структурного анализа -
38 статическая нагрузка Fст Нагрузка, создаваемая массой находящегося на рабочей платформе испытательного груза, предусмотренная в нормативной и конструкторской документации для проведения статических испытаний -
39 динамическая нагрузка Fд Нагрузка, вызванная ускорениями при движении и остановке рабочей платформы с расположенным на ней испытательным грузом, масса которого предусмотрена в нормативной и конструкторской документации для проведения динамических испытаний -
40 ветровая нагрузка Fв Нагрузка, создаваемая давлением ветра на различных высотах, принимаемая по горизонтальному направлению -
41 ветровая нагрузка при рабочем положении подъемника Fв.р Предельная ветровая нагрузка на уровне рабочей площадки, при которой разрешается работа подъемника -
42 устойчивость Способность подъемника противодействовать опрокидывающим моментам -
43 неустойчивость Состояние подъемника, при котором сумма опрокидывающих моментов превышает сумму моментов, препятствующих опрокидыванию -
44 группа неустойчивости A Подъемники, у которых вертикальная проекция центра площади рабочей платформы во всех конфигурациях при максимальном наклоне шасси, заданном производителем, всегда находится внутри ребра опрокидывания -
45 группа неустойчивости B Подъемники, не входящие в группу A -
46 система мониторинга опрокидывающего момента Система текущего контроля момента, стремящегося опрокинуть подъемник -
47 грузовая устойчивость Способность подъемника противодействовать опрокидывающим моментам, создаваемым массой груза, силами инерции, ветровой нагрузкой при рабочем положении и другими факторами, оговоренными в эксплуатационной документации -
