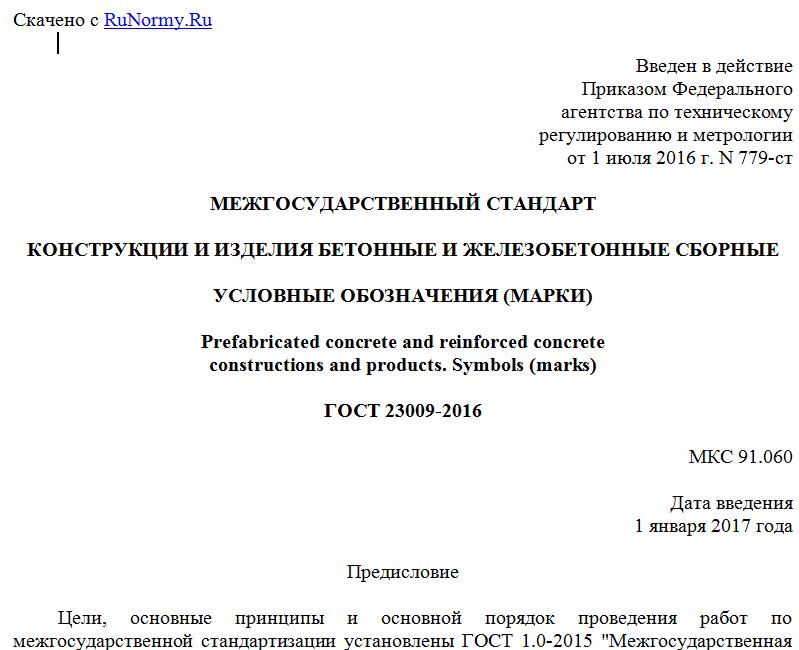

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 июля 2016 г. N 779-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНСТРУКЦИИ И ИЗДЕЛИЯ БЕТОННЫЕ И ЖЕЛЕЗОБЕТОННЫЕ СБОРНЫЕ
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (МАРКИ)
Prefabricated concrete and reinforced concrete
constructions and products. Symbols (marks)
ГОСТ 23009-2016
МКС 91.060
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (АО "ЦНИИПромзданий")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. N 86-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 июля 2016 г. N 779-ст межгосударственный стандарт ГОСТ 23009-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВЗАМЕН ГОСТ 23009-78
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на сборные бетонные и железобетонные конструкции и изделия и устанавливает правила составления и применения условных обозначений (марок) этих конструкций и изделий в разрабатываемых стандартах, технических условиях и проектной документации.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 5781-82 Сталь горячекатаная для армирования железобетонных конструкций. Технические условия
ГОСТ 6727-80 Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия
ГОСТ 10884-94 Сталь арматурная термомеханическая упрочненная для железобетонных конструкций. Технические условия
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 20910-90 Бетоны жаростойкие. Технические условия
ГОСТ 25192-2012 Бетоны. Классификация и общие технические требования
ГОСТ 31938-2012 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 стойкость к воздействию агрессивных сред: Способность конструкций сохранять нормативные характеристики при воздействии агрессивных сред.
3.2 сейсмостойкость здания (сооружения): Способность здания (сооружения) выполнять после расчетного землетрясения функции, предусмотренные проектом.
Примечание - Сейсмостойкость определяется отсутствием глобальных разрушений, способных привести к гибели и травматизму людей, и возможностью продолжить эксплуатацию здания после ремонта.
3.3 стойкость к воздействию повышенных и высоких температур: Возможность конструкций сохранить несущую способность после воздействия повышенных и высоких температур.
4. Технические требования
4.1. Основные положения
4.1.1 Марка должна содержать обозначения основных характеристик конструкций и изделий (по ГОСТ 13015).
4.1.2 Марка состоит из буквенно-цифровых групп, которые разделяются дефисами. Число групп должно быть не более трех.
4.1.3 Первая группа должна содержать:
- обозначение типа конструкции и изделия;
- определяющие габаритные размеры (пролет, длину, ширину, высоту, толщину, диаметр и т.д.) и/или обозначение типоразмера конструкции и изделия.
4.1.4 Во второй группе следует приводить:
- несущую способность конструкции и изделия;
- класс напрягаемой арматуры (по ГОСТ 5781, ГОСТ 6727, ГОСТ 10884, ГОСТ 31938, а также по действующим в стране, принявшей настоящий стандарт, нормативным документам и технической документации <1>);
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 52544-2006 "Прокат арматуры свариваемый периодического профиля классов A500C и B500C для армирования железобетонных конструкций. Технические условия" и ГОСТ Р 53772-2010 "Канаты стальные арматурные семипроволочные стабилизированные. Технические условия".
- вид бетона (по ГОСТ 25192).
В марке конструкций и изделий, изготовляемых из тяжелого бетона, вид бетона не указывают.
4.1.5 В третью группу включают дополнительные характеристики, отражающие особые условия применения конструкций и изделий:
- стойкость к воздействию агрессивной среды;
- сейсмостойкость (для конструкций и изделий, предназначенных для зданий и сооружений с расчетной сейсмичностью 7 баллов и выше);
- стойкость к воздействию повышенных и высоких температур;
- конструктивные особенности (наличие дополнительных закладных изделий, отверстий, проемов, вырезов и т.д.).
В третьей группе допускается приводить другие характеристики, отражающие особые условия применения конструкций и изделий.
4.1.6 Обозначения первой группы следует включать в марки всех бетонных и железобетонных конструкций и изделий.
Необходимость включения в состав марки второй и третьей групп обозначений определяется организацией, разрабатывающей стандарты, технические условия или проектную документацию конкретных конструкций и изделий.
4.1.7 Для обозначений характеристик конструкций и изделий в марке следует применять буквы русского алфавита и арабские цифры.
В обозначениях класса арматуры, а также класса труб по напорности допускается применение римских цифр.
4.1.8 Марку следует записывать в одну строку.
4.1.9 Структура марки конструкции и изделия в общем виде След:
X XX.X - XXX - XX
-T- --T- -TTT- -T-
¦ ¦ ¦¦¦ ¦
L----+----+++----+---- Обозначение типа конструкции
¦ ¦¦¦ ¦ и изделия (4.2.1)
¦ ¦¦¦ ¦
L----+++----+---- Определяющие габаритные размеры
¦¦¦ ¦ или обозначения конструкции
¦¦¦ ¦ и изделия (4.2.2)
¦¦¦ ¦
L++----+---- Несущая способность или обозначение
¦¦ ¦ конструкции и изделия в зависимости
¦¦ ¦ от несущей способности (4.2.3)
¦¦ ¦
L+----+---- Класс арматуры (4.2.4)
¦ ¦
L----+---- Вид бетона (4.2.5)
¦
L---- Дополнительные характеристики, отражающие
