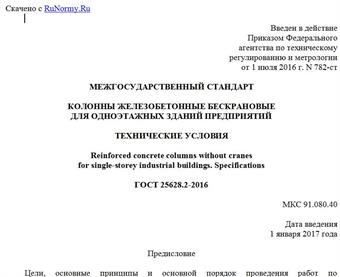

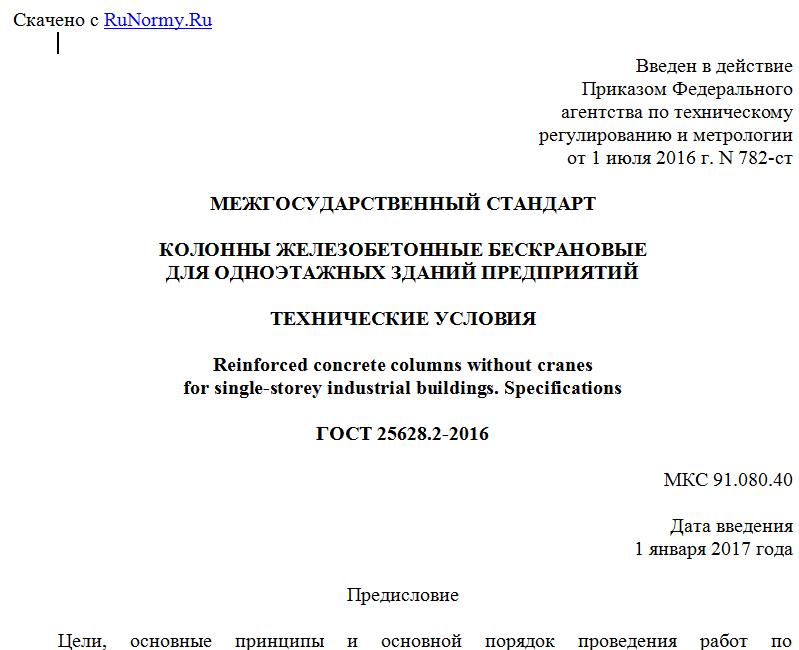

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 июля 2016 г. N 782-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ БЕСКРАНОВЫЕ
ДЛЯ ОДНОЭТАЖНЫХ ЗДАНИЙ ПРЕДПРИЯТИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Reinforced concrete columns without cranes
for single-storey industrial buildings. Specifications
ГОСТ 25628.2-2016
МКС 91.080.40
Дата введения
1 января 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (АО "ЦНИИПромзданий")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 "Строительство"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. N 86-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 июля 2016 г. N 782-ст межгосударственный стандарт ГОСТ 25628.2-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
1.1 Настоящий стандарт распространяется на железобетонные колонны из тяжелого бетона сплошного прямоугольного поперечного сечения, предназначенные для каркасов одноэтажных зданий предприятий без мостовых кранов, а также на колонны продольного и торцевого фахверков сплошного и сквозного (двухветвевые) поперечного сечения, предназначенные для каркасов одноэтажных зданий предприятий всех отраслей промышленности и сельского хозяйства.
1.2 Стандарт устанавливает дополнительные требования к основным размерам и маркировке железобетонных колонн. Основные требования к изготовлению, маркировке, приемке, транспортированию и хранению железобетонных колонн приведены в ГОСТ 25628.1.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 23009-2016 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)
ГОСТ 25628.1-2016 Колонны железобетонные для одноэтажных зданий предприятий. Технические условия
ГОСТ 26433.0-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-85 Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 25628.1.
4. Технические требования
4.1 Колонны следует изготовлять, принимать, транспортировать и хранить в соответствии с требованиями настоящего стандарта и ГОСТ 25628.1.
4.2 Форма и основные размеры наиболее часто применяемых колонн для зданий без мостовых кранов и фахверковых приведены в приложении А.
4.3 Значения фактических отклонений геометрических параметров колонн не должны превышать предельных значений, указанных в таблице 1.
Таблица 1
В миллиметрах
Отклонение геометрического параметра Геометрические параметры Предельное отклонение
Отклонение от линейного размера Длина колонны и размер от торца колонны до опорной плоскости консоли:
до 4000 включ. +/- 12
св. 4000 " 8000 " +/- 15
" 8000 " 16000 " +/- 20
" 16000 +/- 25
Размер поперечного сечения колонны или ветви двухветвевой колонны:
до 250 включ. +/- 4
св. 250 " 500 " +/- 5
" 500 +/- 6
Общая высота поперечного сечения нижней части двухветвевой колонны:
до 1600 включ. +/- 8
св. 1600 +/- 10
Размер, определяющий положение:
- строповочного отверстия или монтажной петли 15
- закладного изделия на плоскости колонны для элемента закладного изделия длиной:
до 100 включ. 5
св. 100 10
Несовпадение плоскостей колонны и элемента закладного изделия 3
Отклонение от прямолинейности профиля боковых граней на всей длине колонны длиной: -
до 4000 включ. 8
св. 4000 " 8000 " 10
" 8000 " 16000 " 12
" 16000 15
Отклонение от перпендикулярности торцевой и боковых граней колонны при размере ее поперечного сечения:
до 250 включ. 4
св. 250 " 500 " 5
" 500 6
Отклонение толщины защитного слоя бетона до рабочей арматуры +10
5
4.4 В колоннах, предназначенных для эксплуатации в условиях воздействия агрессивных газообразных сред, минусовые отклонения толщины защитного слоя бетона до арматуры, приведенные в таблице 1, не допускаются.
4.5 Несущая способность конкретной марки колонны зависит от класса арматуры и бетона и определяется автором проекта здания (сооружения) по действующим в период применения нормативным документам.
4.6 Колонны обозначают марками в соответствии с требованиями ГОСТ 13015 и ГОСТ 23009.
4.7 Обозначения типов колонн должно соответствовать требованиям ГОСТ 25628.1 и настоящего стандарта.
4.7.1 Габаритные размеры колонны приводят в дециметрах (с округлением до целого числа) в первой группе марки колонны, при этом дополнительные размеры колонн, зависящие от размера стропильных конструкций или других технологических факторов, приводят в скобках после основного обозначения.
4.7.2 Для типов колонн КБ, КО, КД классификация типоразмеров приведена в таблице 2, для типов КФ, КФТ, КДФ - в таблице 3.
Таблица 2
Типоразмер Сечение b x h, мм Типоразмер Сечение b x h, мм Типоразмер Сечение b x h, мм Типоразмер Сечение b x h, мм
1КБ 300 x 300 6КБ 400 x 700 1КО 400 x 500 4КД 400 x 500
2КБ 300 x 400 7КБ 400 x 800 2КО 500 x 500 5КД 400 x 700
3КБ 400 x 400 8КБ 500 x 500 1КД 300 x 300 6КД 400 x 800
4КБ 400 x 500 9КБ 500 x 600 2КД 300 x 400 7КД 500 x 500
5КБ 400 x 600 10КБ 200 x 200 3КД 400 x 400 8КД 200 x 200
b - ширина поперечного сечения колонны; h - высота поперечного сечения колонны.
Таблица 3
Типоразмер Сечение b x h, мм Типоразмер Сечение b x h, мм
1КФ 300 x 300 1КФТ 300 x 400
2КФ 300 x 400 2КФТ 400 x 400
3КФ 400 x 400 3КФТ 400 x 500
4КФ 400 x 500 4КФТ 400 x 600
5КФ 500 x 500 1КДФ 500 x 1400
b - ширина поперечного сечения колонны; h - высота поперечного сечения колонны.
Примеры условного обозначения (марки)
- двухконсольной колонны типа КД для зданий высотой 6,6 м без мостовых кранов, с размерами поперечного сечения 500 x 500 мм, второй группы по несущей способности колонны:
