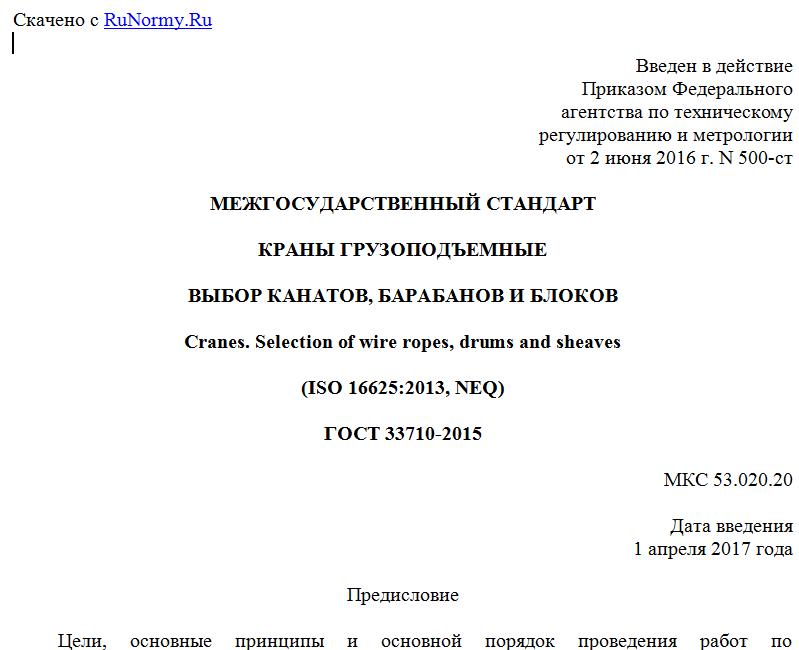

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 2 июня 2016 г. N 500-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ ГРУЗОПОДЪЕМНЫЕ
ВЫБОР КАНАТОВ, БАРАБАНОВ И БЛОКОВ
Cranes. Selection of wire ropes, drums and sheaves
(ISO 16625:2013, NEQ)
ГОСТ 33710-2015
МКС 53.020.20
Дата введения
1 апреля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Акционерным обществом "РАТТЕ" (АО "РАТТЕ")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 декабря 2015 г. N 83-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2016 г. N 500-ст межгосударственный стандарт ГОСТ 33710-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ISO 16625:2013 "Краны и тали - Выбор канатов, барабанов и блоков" ("Cranes and hoists - Selection of wire ropes, drums and sheaves", NEQ)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт устанавливает требования к выбору канатов, блоков и барабанов грузоподъемных кранов по классификации международного стандарта ISO 4306-1:2007 Cranes - Vocabulary - Part 1: General (Краны - Словарь. Часть 1. Общие термины) с учетом нормативных положений, содержащихся в международном стандарте ISO 16625:2013 Cranes and hoists - Selection of wire ropes, drums and sheaves (Краны и тали - Выбор канатов, барабанов и блоков). Применение положений данного стандарта на добровольной основе может быть использовано при подтверждении и оценке соответствия грузоподъемных кранов требованиям Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).
1. Область применения
Настоящий стандарт устанавливает критерии выбора канатов, минимальные коэффициенты запаса прочности каната Zp в зависимости от назначения и режима работы механизма, типа каната, типа барабана и показывает, как они используются при определении минимального разрывного усилия стального каната.
Настоящий стандарт устанавливает критерии выбора барабанов и блоков для различных типов механизмов в зависимости от типа канатов, режимов их работы, типов барабанов (наматывающих устройств) и показывает, как они используются при определении минимальных расчетных диаметров барабанов и блоков, работающих с выбранным стальным канатом.
Настоящий стандарт распространяется на все виды грузоподъемных кранов в соответствии с [1], а также на плавучие и оффшорные краны. Положения стандарта могут быть использованы при выборе канатов, барабанов и блоков других грузоподъемных механизмов.
В приложении А даны требования и рекомендации для выбора канатов, блоков и барабанов, не вошедшие в основные разделы настоящего стандарта.
Невыполнение требований настоящего стандарта может привести к увеличению риска использования кранов или к сокращению срока их службы.
Этот стандарт применим ко всем новым кранам, изготовленным после истечения одного года после его утверждения. Стандарт не имеет целью требовать замены или модернизации существующего оборудования.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 3241-91 Канаты стальные. Технические условия
ГОСТ 25835-87 Краны грузоподъемные. Классификация механизмов по режимам работы
ГОСТ 32576.1-2015 Краны грузоподъемные. Средства доступа, ограждения и защиты. Часть 1. Общие положения
ГОСТ 33166.1-2014 Краны грузоподъемные. Требования к механизмам. Часть 1. Общие положения
ГОСТ 33709.1-2015 Краны грузоподъемные. Словарь. Часть 1. Общие положения
ГОСТ 33718-2015 Краны грузоподъемные. Проволочные канаты. Уход и техническое обслуживание, проверка и отбраковка
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 3241, ГОСТ 25835, ГОСТ 33166.1, ГОСТ 33709.1, [1] и [2], а также следующие термины с соответствующими определениями:
3.1 стандартный канат: Канат односторонней или крестовой свивки в соответствии с ГОСТ 3241 и [3] (для отличия от некрутящихся канатов).
3.2 зона перехлеста: Часть каната (зона на канате) переходящая с одного слоя каната на другой при многослойной навивке каната на барабан.
4. Выбор каната
4.1 Тип и конструкция
При выборе каната следует руководствоваться [4] с учетом области применения и/или назначения. Номинальный диаметр каната, его тип, конструкцию, минимальное разрывное усилие и назначение каната устанавливает производитель каната.
4.2 Коэффициент использования каната
При отсутствии прямых указаний в нормативной документации, для конкретного типа крана или лебедки коэффициенты использования Zp должны быть выбраны из таблиц 1, 2 и 3 настоящего стандарта, в зависимости от режима работы механизма, а также назначения и/или типа каната.
Таблица 1
Минимальные значения коэффициентов использования Zp
для всех видов кранов, кроме стреловых самоходных кранов
Режим работы механизма Механизм подъема груза Механизм подъема (опускания) стрелы
Однослойная навивка Многослойная навивка
Стандартный канат Некрутящийся канат Стандартный канат Некрутящийся канат Стандартный канат Некрутящийся канат
М1 3,15 3,15 3,55 3,55 3,55 4,5
М2 3,35 3,35 3,55 3,55 3,55 4,5
М3 3,55 3,55 3,55 3,55 3,55 4,5
М4 4,0 4,0 4,0 4,0 4,0 4,5
М5 4,5 4,5 4,5 4,5 4,5 4,5
М6 5,6 5,6 5,6 5,6 5,6 5,6
М7 7,1 7,1 - - 7,1 -
М8 9,0 9,0 - - 9,0 -
Примечание - В канатных механизмах передвижения грузовых тележек кранов мостового типа применяются коэффициенты для механизма телескопирования стрелы из таблицы 2.
Таблица 2
Минимальные значения коэффициентов использования Zp
для самоходных стреловых кранов
Режим работы механизма Механизм подъема груза Механизм подъема стрелы Механизм телескопирования стрелы
Изменение вылета с грузом Изменение вылета без груза
Стандартный канат Некрутящийся канат Стандартный канат Некрутящийся канат Стандартный канат Некрутящийся канат
М1 3,55 4,5 3,35 4,5 3,05 4,5 3,15
М2 3,55 4,5 3,35 4,5 3,05 4,5 3,35
М3 3,55 4,5 3,35 4,5 3,05 4,5 3,35
М4 4,0 4,5 3,35 4,5 3,05 4,5 3,35
М5 4,5 4,5 3,35 4,5 - - -
М6 5,6 5,6 3,35 5,6 - - -
