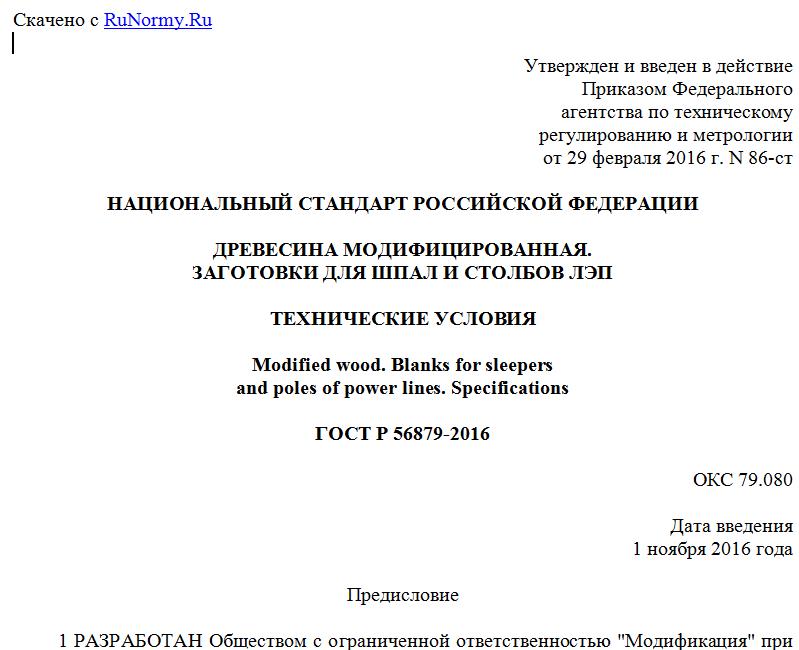

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 февраля 2016 г. N 86-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДРЕВЕСИНА МОДИФИЦИРОВАННАЯ.
ЗАГОТОВКИ ДЛЯ ШПАЛ И СТОЛБОВ ЛЭП
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Modified wood. Blanks for sleepers
and poles of power lines. Specifications
ГОСТ Р 56879-2016
ОКС 79.080
Дата введения
1 ноября 2016 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Модификация" при Воронежской государственной лесотехнической академии
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 78 "Лесоматериалы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 февраля 2016 г. N 86-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на заготовки для шпал из модифицированной древесины (МД) (далее - шпалы) и столбов линий электропередач (ЛЭП) из МД (далее - столбы ЛЭП) и устанавливает технические требования, методы контроля, правила приемки, маркировку, транспортирование, хранение и гарантии изготовителя.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.3.034-84 Система стандартов безопасности труда. Работы по защите древесины. Общие требования безопасности
ГОСТ 12.4.010-75 Система стандартов безопасности труда. Средства индивидуальной защиты. Рукавицы специальные. Технические условия
ГОСТ 12.4.011-89 Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.028-76 Система стандартов безопасности труда. Респираторы ШБ-1 "Лепесток". Технические условия
ГОСТ 12.4.103-83 Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация
ГОСТ 17.2.3.01-86 Охрана природы. Атмосфера. Правила контроля качества воздуха населенных пунктов
ГОСТ 78-2004 Шпалы деревянные для железных дорог широкой колеи. Технические условия
ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия
ГОСТ 427-75 Линейки измерительные металлические. Технические условия
ГОСТ 2140-81 Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 2292-88 Лесоматериалы круглые. Маркировка, сортировка, транспортирование, методы измерения и приемка
ГОСТ 2770-74 Масло каменноугольное для пропитки древесины. Технические условия
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 9463-88 Лесоматериалы круглые хвойных пород. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16483.1-84 Древесина. Метод определения плотности
ГОСТ 16483.7-71 Древесина. Методы определения влажности
ГОСТ 20022.0-93 Защита древесины. Параметры защищенности
ГОСТ 20022.2-80 Защита древесины. Классификация
ГОСТ 20022.5-93 Защита древесины. Автоклавная пропитка маслянистыми защитными средствами
ГОСТ 20022.14-84 Защита древесины. Методы определения предпропиточной влажности
ГОСТ 22830-77 Шпалы деревянные для метрополитена. Технические условия
ГОСТ 28507-90 Обувь специальная кожаная для защиты от механических воздействий. Общие технические условия
ГОСТ Р 12.4.289-2013 Система стандартов безопасности труда. Одежда специальная для защиты от нетоксичной пыли. Технические требования
ГОСТ Р 53292-2009 Огнезащитные составы и вещества для древесины и материалов на ее основе. Общие требования. Методы испытаний
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Технические требования
3.1. Основные параметры и характеристики шпал
3.1.1 Конструкция и основные геометрические размеры шпал должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
Геометрические размеры шпал
В миллиметрах
Геометрические размеры Значение Предельное отклонение
Высота b 180 +/- 5
Высота вертикальной части b1 150 +/- 15
Высота закругленной части d 30 +5 -15
Ширина a 250 -5
Ширина горизонтальной части a1 185 +20 -10
Ширина закругленной части c 35 +5 -15
Длина 2750 +/- 20
Для метрополитенов допускается изготовлять шпалы-коротыши, высота и ширина которых указана в таблице 1, но длина их составляет (900 +/- 15) мм.
3.1.2 Шпалы изготовляют из древесины (березы, ольхи, осины, сосны) геометрической формы, указанной на рисунке 1.
3.1.3 Технология изготовления шпал:
- оцилиндровка сырой древесины по ГОСТ 2292 до диаметра 25 см или распиловка на брус сечением 25 x 16,5 см, длиной 275 см;
- укладка в металлические пресс-формы шириной 25 см и высотой 18 см;
- помещение пресс-формы в пропиточную установку с антисептиком ЖТК (жидкость термокаталитического крекинга) и сушка до влажности 20% - 25% при температуре 90 °C - 100 °C в течение 20 ч с одновременным механическим уплотнением (формованием) древесины при давлении 0,6 - 0,7 МПа до получения профиля готовой шпалы.
Для увеличения срока службы шпал на дно пресс-форм в местах будущего крепления подкладок (прокладок) укладывают пластины из древесины березы размерами 20 x 140 x 250 мм с направлением волокон параллельно направлению износа в процессе эксплуатации шпал. В процессе прессования деревянные пластины впрессовываются заподлицо с верхней пластью шпалы.
3.1.4 Влажность шпал для железных дорог должна быть (25 + 5)%.
3.1.5 Твердость поперек волокон древесины шпалы должна быть не менее 35 МПа.
3.1.6 Модуль упругости при сжатии поперек волокон древесины шпалы должен быть в пределах 60 - 70 ГПа.
3.1.7 По качеству древесина шпал должна соответствовать ГОСТ 22830, ГОСТ 20022.0, ГОСТ 20022.2. Наличие коры и луба в шпалах не допускается.
3.1.8 Пласти и боковые стороны шпал должны быть взаимно параллельными. Непараллельность пластей и боковых сторон допускается по толщине и ширине шпал, указанных в таблице 1.
3.1.9 Боковые стороны в шпалах должны быть под углом 90° + 5° к нижней пласти.
3.1.10 Нормы ограничения пороков древесины - по ГОСТ 78.
3.1.11 Сортируют и комплектуют шпалы по длине и породе древесины.
3.1.12 В процессе изготовления все шпалы должны быть пропитаны антисептиками ЖТК. Минимальная величина поглощения антисептика должна быть: для сосны - 72 кг/м3, для ольхи - 96 кг/м3, для березы и осины - 101 кг/м3.
Требования к режиму и качеству пропитки шпал должны соответствовать ГОСТ 20022.5 и/или технической документации на пропитку глубоконаколотых шпал.
Глубина пропитки шпал поперек волокон должна быть не менее 5 мм, вдоль волокон (с торца) - 200 мм.
3.1.13 Плотность шпал должна быть в пределах 720 - 800 кг/м3.
3.1.14 Наколка для шпал не требуется.
3.1.15 Торцы шпал должны быть покрыты нефтяным петролатумом по ГОСТ 78.
3.1.16 Для обеспечения геометрических размеров шпал применяют стабилизатор размеров древесины (СРД), который входит в состав ЖТК.
3.1.17 Шпалы для метрополитенов поставляют в собранном виде с ввернутыми дюбелями МКС-009РСДШ.
3.1.18 Маркировка шпал
3.1.18.1 В пресс-форме на плоской поверхности шпал оттиском гравировки должна быть нанесена легко читаемая маркировка шрифтом 12 Пр3, содержащая:
- товарный знак или условное обозначение предприятия-изготовителя;
- две последние цифры года изготовления. Допускается каждый последующий год изготовления обозначать точкой.
