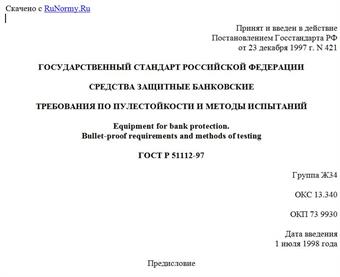

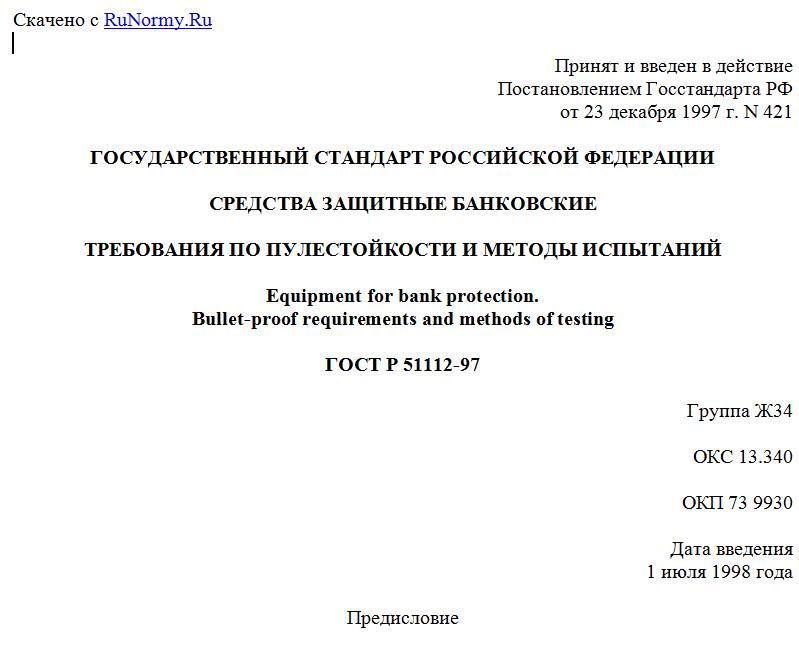

Принят и введен в действие
Постановлением Госстандарта РФ
от 23 декабря 1997 г. N 421
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СРЕДСТВА ЗАЩИТНЫЕ БАНКОВСКИЕ
ТРЕБОВАНИЯ ПО ПУЛЕСТОЙКОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Equipment for bank protection.
Bullet-proof requirements and methods of testing
ГОСТ Р 51112-97
Группа Ж34
ОКС 13.340
ОКП 73 9930
Дата введения
1 июля 1998 года
Предисловие
1. Разработан Закрытым акционерным обществом "ОСИМЗ", Открытым акционерным обществом Научно-исследовательский институт стали (ОАО НИИ Стали), Научно-исследовательским институтом специальной техники (НИИСТ) МВД России, в.ч. 33491, Российским сертификационным центром "Опытное", Всероссийским научно-исследовательским институтом стандартизации Госстандарта России.
Внесен Техническим комитетом по стандартизации ТК 391 "Стандартизация в области стойкости изделий и материалов к специальным средствам воздействия".
2. Принят и введен в действие Постановлением Госстандарта России от 23 декабря 1997 г. N 421.
3. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на средства защитные банковские (далее - СЗБ), предназначенные для обеспечения безопасности персонала банка, банковской деятельности, сохранности ценностей, и устанавливает требования по пулестойкости и методы испытаний.
Стандарт должен быть использован проектными, строительными и другими организациями и предприятиями, занятыми проектированием, сооружением, техническим и организационным обеспечением деятельности банковской системы Российской Федерации, испытательными лабораториями, органами сертификации средств защиты, страховыми компаниями.
Требования стандарта должны быть распространены в качестве базовых при организации страховой защиты банковской системы Российской Федерации.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 7933-89. Картон для потребительской тары. Общие технические условия
ГОСТ 7950-77. Картон переплетный. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16504-81. СГИП. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 28653-90. Оружие стрелковое. Термины и определения
ГОСТ Р 50744-95 Бронеодежда. Классификация и общие технические требования
ГОСТ Р 50941-96. Кабина защитная. Общие технические требования и методы испытаний
ГОСТ Р 51110-97. Средства защитные банковские. Общие технические требования.
ГОСТ Р 51221-98. Средства защитные банковские. Термины и определения.
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. ОПРЕДЕЛЕНИЯ
В настоящем стандарте применены термины, установленные в ГОСТ Р 51221, а также следующий термин:
Стрелковое оружие - по ГОСТ 28653.
4. Классификация
4.1. СЗБ по пулестойкости подразделяют на один специальный и шесть основных классов защиты, характеристики которых представлены в таблице 1.
Таблица 1
Класс защитной структуры СЗБ по ГОСТ Р 50744 Наименование и индекс патрона Вид оружия Характеристика поражающего элемента Дистанция обстрела, м
Тип сердечника Масса, г Скорость, м/с
Специальный класс защиты
С1 Охотничий патрон 18,5-мм Охотничье ружье, 12 калибр Свинцовый 34,0 +/- 1,0 С1 Охотничий патрон 18,5-мм
Основные классы защиты
Бр 1 Пистолетный патрон с пулей Пст, 9 x 18 мм, инд. 57-Н-181С Пистолет АПС, 9-мм, инд. 56-А-126 Стальной 5,9 335 +/- 10 5,0 +/- 0,1
Бр 2 Патрон с пулей П, 9 x 21 мм, инд. 7Н28 <*> Пистолет СР-1, 9-мм, инд. 6П53 Свинцовый 7,93 390 +/- 10 5,0 +/- 0,1
Бр 3 Патрон с пулей Пст, 9 x 19 мм, инд. 7Н21 Пистолет ПЯ, 9-мм, инд. 6П35 Стальной термоупрочненный 7,0 410 +/- 10 5,0 +/- 0,1
Бр 4 Патрон с пулей ПП, 5,45 x 39 мм, инд. 7Н10 Автомат АК74, 5,45-мм, инд. 6П20 Стальной термоупрочненный 3,5 895 +/- 15 10,0 +/- 0,1
Патрон с пулей ПС, 7,62 x 39 мм, инд. 57-Н-231 Автомат АКМ, 7,62-мм, инд. 6П1 Стальной термоупрочненный 7,9 720 +/- 15 10,0 +/- 0,1
Бр 5 Патрон с пулей ПП, 7,62 x 54 мм, инд. 7Н13 Винтовка СВД, 7,62-мм, инд. 6В1 Стальной термоупрочненный 9,4 830 +/- 15 10,0 +/- 0,1
Патрон с пулей Б-32, 7,62 x 54 мм, инд. 7-БЗ-З Винтовка СВД, 7,62-мм, инд. 6В1 Стальной термоупрочненный 10,4 810 +/- 15 10,0 +/- 0,1
Бр 6 Патрон с пулей Б-32, 12,7 x 108 мм, инд. 57-БЗ-542 Винтовка ОСВ-96, 12,7-мм Стальной термоупрочненный 48,2 830 +/- 20 50,0 +/- 0,5
<*> Патроны инд. 7Н28, изготовленные после 1 февраля 2008 г.
4.2. При проведении испытаний допускается использовать баллистические стволы или огнестрельное оружие, приведенное в Приложении Б, с одинаковыми конструктивными (длина ствола, число и угол наклона нарезов) и баллистическими (скорость) характеристиками с оружием, приведенным в таблице 1.
5. ТРЕБОВАНИЯ ПО ПУЛЕСТОЙКОСТИ
5.1. Общие требования к СЗБ - по ГОСТ Р 51110.
5.2. Класс защиты СЗБ должен соответствовать одному из указанных в таблице 1 и устанавливаться в нормативном документе на конкретное СЗБ в зависимости от его функционального назначения.
Допускаются различные сочетания классов защиты в конструкции СЗБ.
5.3. Соответствие СЗБ установленным требованиям по пулестойкости должно быть обеспечено рациональным выбором конструкции и материалов, применяемых для их изготовления.
5.4. Если в конструкции СЗБ предусмотрены выступающие, съемные или подвижные детали, глазки, замочные скважины, петли-шарниры и т.д., а также сварные соединения, то они должны обеспечивать защиту по классу, установленному в нормативном документе на конкретное СЗБ.
5.5. СЗБ, подлежащие испытаниям на пулестойкость, и их класс защиты приведены в Приложении А.
6. МЕТОДЫ ИСПЫТАНИЙ
6.1. Общие положения
6.1.1. Для оценки пулестойкости СЗБ проводят испытания (в т.ч. сертификационные), оговоренные нормативным документом на конкретное СЗБ.
6.1.2. Испытания проводят по условиям (оружие, тип пули, скорость пули, дистанция, угол встречи, количество выстрелов), заданным в нормативном документе на конкретное СЗБ.
6.1.3. Испытания СЗБ на пулестойкость проводят на образцах или фрагментах (далее - образцы) по программе, согласованной и утвержденной в установленном порядке.
6.1.4. Программу испытаний разрабатывают на основании нормативной и (или) конструкторской документации на конкретное СЗБ в соответствии с требованиями ГОСТ 16504.
6.1.5. Размеры и конструктивное исполнение образцов, представляемых на испытания, должны соответствовать конструкторской документации на конкретное СЗБ, при этом:
- размеры образцов, изготовленных из металла, должны быть не менее 200 x 200 мм;
- размеры образцов, изготовленных из защитного стекла, должны быть не менее 500 x 500 мм;
- размеры образцов кирпичных кладок должны быть не менее 700 x 700 мм;
- размеры образцов кузова, двери, крыши и днища специального автомобиля должны быть не менее 500 x 500 мм.
6.1.6. Испытания проводят при нормальных значениях климатических факторов внешней среды в соответствии с требованиями ГОСТ 15150.
6.2. Средства испытаний
6.2.1. Для проведения испытаний обстрелом применяют стрелковое оружие в соответствии с требованиями технических условий и программы испытаний на конкретное СЗБ.
6.2.2. Стрелковое оружие должно иметь документацию, удостоверяющую его категорию.
6.2.3. Испытания проводят с определением скорости пули при каждом выстреле.
6.2.4. На каждый вид оружия необходимо оформлять формуляр (или паспорт) эксплуатации оружия (произвольной формы), в который заносят следующие данные:
- дату работы ствола и количество выстрелов за каждый день испытаний;
- количество выстрелов, произведенных из ствола с начала эксплуатации оружия, и тип патронов;
- заключение о пригодности оружия к испытанию.
