"ГОСТ EN 12600-2015. Межгосударственный стандарт. Стекло и изделия из него. Метод испытания на стойкость к удару двойной шиной"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

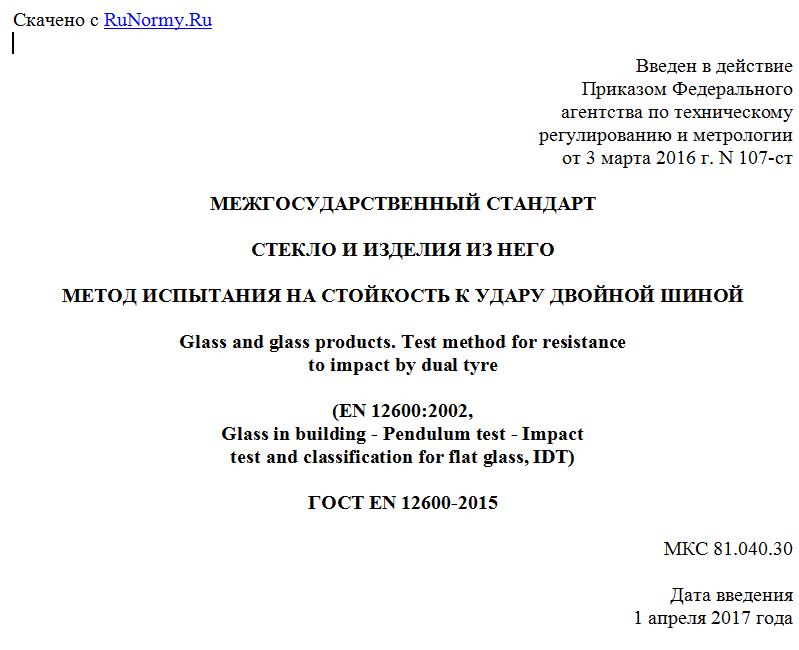

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 3 марта 2016 г. N 107-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СТЕКЛО И ИЗДЕЛИЯ ИЗ НЕГО

МЕТОД ИСПЫТАНИЯ НА СТОЙКОСТЬ К УДАРУ ДВОЙНОЙ ШИНОЙ

Glass and glass products. Test method for resistance
to impact by dual tyre

(EN 12600:2002,
Glass in building - Pendulum test - Impact
test and classification for flat glass, IDT)

ГОСТ EN 12600-2015

МКС 81.040.30

Дата введения
1 апреля 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Институт стекла" (ТК 41 "Стекло") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 27 октября 2015 г. N 81-П)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт

4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 марта 2016 г. N 107-ст межгосударственный стандарт ГОСТ EN 12600-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2017 г.
5 Настоящий стандарт идентичен европейскому региональному стандарту EN 12600:2002 Стекло в строительстве. Испытание маятником. Метод испытания ударом и классификация плоского стекла (Glass in building - Pendulum test - Impact test and classification for flat glass).
Европейский региональный стандарт разработан Европейским комитетом по стандартизации (CEN) ТК 129 "Стекло в строительстве".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских региональных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
Наименование настоящего стандарта изменено относительно наименования европейского регионального стандарта в связи с особенностями построения межгосударственной системы стандартизации
6 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

Введение

Настоящий стандарт устанавливает метод испытания, который предназначен для классификации плоских изделий из стекла, применяемых в строительстве, при нанесении удара и определении характера разрушения. Классификация по высоте падения соответствует значениям энергии, передаваемой от воздействия человека.
Классификация, приведенная в настоящем стандарте, относится к личной безопасности за счет:
- снижения режущего и колющего травмирования людей;
- удерживающих характеристик материала.

1. Область применения

Настоящий стандарт устанавливает метод испытания ударным телом для отдельных плоских стекол, применяемых в строительстве. Метод предназначен для классификации изделий из стекла по трем основным классам, с учетом характеристик воздействия и образовавшихся осколков.
Настоящий стандарт не устанавливает требования к применению и долговечности.

2. Нормативные ссылки

Настоящий стандарт включает датированные и недатированные ссылки, а также положения из других документов. Ссылки на нормативные документы приведены в соответствующих разделах в тексте, а ссылки на иные публикации указаны ниже. Для датированных ссылок последующие поправки или пересмотры любого из опубликованных документов учитываются настоящим стандартом только в том случае, если они были внесены в него в виде поправок или пересмотров. В случае недатированных ссылок используется последнее издание документа.
EN 572-1 Glass in building - Basic soda lime silicate glass products - Part 1: Definitions and general physical and mechanical properties (Стекло в строительстве. Базовые виды продукции из натрий-кальций-силикатного стекла. Часть 1. Определения и основные физические и механические свойства)
EN 572-2 Glass in building - Basic soda lime silicate glass products - Part 2: Float glass (Стекло в строительстве. Базовые виды продукции из натрий-кальций-силикатного стекла. Часть 2. Флоат-стекло)
EN 572-3 Glass in building - Basic soda lime silicate glass products - Part 3: Polished wired glass (Стекло в строительстве. Базовые виды продукции из натрий-кальций-силикатного стекла. Часть 3. Полированное армированное стекло)
EN 1863-1 Glass in building - Heat strengthened soda lime silicate glass - Part 1: Definitions and description (Стекло в строительстве. Термоупрочненное натрий-кальций-силикатное стекло. Часть 1. Определение и описание)
EN 12150-1:2000 Glass in building - Thermally toughened soda lime silicate safety glass - Part 1: Definitions and description (Стекло в строительстве. Закаленное натрий-кальций-силикатное безопасное стекло. Часть 1. Определения и описание)
EN 12137-1 Glass in building - Chemically strengthened soda lime silicate glass - Part 1: Definitions and description (Стекло в строительстве. Химически упрочненное натрий-кальций-силикатное стекло. Часть 1. Определения и описание)
EN ISO 12543-1 Glass in building - Laminated glass and laminated safety glass - Part 1: Definitions and description (Стекло в строительстве. Многослойное и многослойное безопасное стекло. Часть 1. Определения и описания)
ISO 48:1994 Rubber vulcanized or thermoplastic - Determination of hardness (hardness between 10 IRHD and 100 IRHD) (Резина вулканизированная или термопластичная. Определение твердости (твердость от 10 IRHD до 100 IRHD)
ISO 2408 Steel wire ropes for general purposes - Characteristics (Стальные проволочные тросы общего назначения. Характеристики)
ISO 4251-1 Tyres (ply rating marked series) and rims for agricultural tractors and machines - Part 1: Tyre designation and dimensions, and improved rim contours (Шины (серия с маркировкой нормы слойности) и ободья для сельскохозяйственных тракторов и машин. Часть 1. Обозначение и размеры шин и профили применяемых ободьев)

3. Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 асимметричный материал (asymmetric material): Изделие, в котором с обеих наружных поверхностей последовательность расположения стекла, полимерного материала и внутреннего слоя(ев) по типу, толщине, конечным и/или основным характеристикам различна, или монолитное стекло с различной обработкой поверхности, например узорчатое стекло.
3.2 высота падения (drop height): Расстояние по вертикали от центра горизонтальной центральной линии ударного тела в точке подъема к горизонтальной осевой линии ударного тела, когда оно находится в покое вертикально.
3.3 защитное покрытие (masking): Временная защитная упаковка на образцах, предназначенная для удобства транспортирования.
Примечание - Это не относится к защитной краевой ленте.

3.4 осколок без трещин (crack-free particle): Осколок закаленного стекла, в котором нет трещин, проходящих от одной кромки к другой.

4. Требования к испытанию

При проведении испытания методом, установленным в разделе 5, каждый образец должен или не разрушиться, или разрушиться, как определено в одном из следующих перечислений:
a) образуются многочисленные трещины, но не наблюдается смещение или образование отверстия, через которое может пройти шар диаметром 76 мм, при приложении максимального усилия 25 Н (в соответствии с приложением A). Кроме того, если осколки отделились от образца в течение 3 мин после удара, то они в общей массе должны быть не более массы, эквивалентной 10000 мм2 исходного образца. Самый большой осколок должен весить не более чем масса, эквивалентная 4400 мм2 исходного образца;
b) произошло разрушение, и 10 наибольших осколков, собранных в течение 3 мин после удара и взвешенных все вместе в течение 5 мин после удара, должны весить не более чем масса, эквивалентная 6500 мм2 исходного образца. Осколки отбирают от образца, установленного в испытательную раму. Только открытые поверхности стекла, удерживаемого в испытательной раме, должны быть приняты во внимание при определении эквивалентной массы.

5. Метод испытания

5.1. Испытательное оборудование
5.1.1 Описание испытательного оборудования
5.1.1.1 Общие сведения
Испытательное оборудование включает:
- устойчивую основную раму;
- зажимающую раму, которая крепится к основной раме и используется для удерживания образца во время проведения испытаний;
- двойную ударную шину с подвесным устройством и сбрасывающим механизмом.
Для просмотра документа целиком скачайте его >>>
