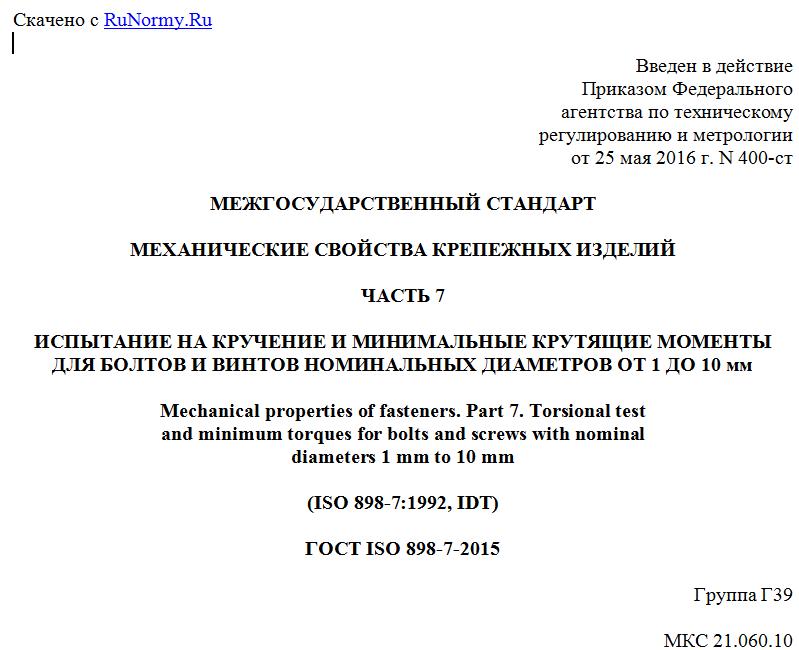

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МЕХАНИЧЕСКИЕ СВОЙСТВА КРЕПЕЖНЫХ ИЗДЕЛИЙ
ЧАСТЬ 7
ИСПЫТАНИЕ НА КРУЧЕНИЕ И МИНИМАЛЬНЫЕ КРУТЯЩИЕ МОМЕНТЫ
ДЛЯ БОЛТОВ И ВИНТОВ НОМИНАЛЬНЫХ ДИАМЕТРОВ ОТ 1 ДО 10 мм
Mechanical properties of fasteners. Part 7. Torsional test
and minimum torques for bolts and screws with nominal
diameters 1 mm to 10 mm
(ISO 898-7:1992, IDT)
ГОСТ ISO 898-7-2015
Группа Г39
МКС 21.060.10
ОКП 16 0000
Дата введения
1 января 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "РМ-Центр" (ООО "РМ-Центр") на основе собственного аутентичного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 сентября 2015 г. N 80-П)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. N 400-ст межгосударственный стандарт ГОСТ ISO 898-7-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2018 г.
5 Настоящий стандарт идентичен международному стандарту ISO 898-7:1992 "Механические свойства крепежных изделий - Часть 7: Испытание на кручение и минимальные крутящие моменты для болтов и винтов номинальных диаметров от 1 до 10 мм" ("Mechanical properties of fasteners - Part 7: Torsional test and minimum torques for bolts and screws with nominal diameters 1 mm to 10 mm", IDT).
Международный стандарт разработан подкомитетом ISO/TC 2/SC 1 "Механические свойства крепежных изделий" технического комитета по стандартизации ISO/TC 2 "Крепежные изделия" Международной организации по стандартизации (ISO).
Перевод с английского языка (en).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА.
Степень соответствия - идентичная (IDT)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт устанавливает метод испытания на кручение для определения минимального (разрушающего) крутящего момента для болтов и винтов номинальных диаметров от 1 до 10 мм, соответствующих классу прочности от 8.8 до 12.9 согласно ISO 898-1. Данное испытание применяют к болтам и винтам с резьбой меньше М3, для которых в ISO 898-1 не указаны разрушающие и пробные (нормативные) нагрузки, а также к коротким болтам и винтам с номинальным диаметром от 3 до 10 мм, которые невозможно испытать на растяжение.
Минимальные разрушающие крутящие моменты недействительны для установочных винтов с шестигранным углублением под ключ.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа. Для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
ISO 898-1:1988 <1> Mechanical properties of fasteners - Part 1: Bolts, screws and studs (Механические свойства крепежных изделий - Часть 1. Болты, винты и шпильки).
--------------------------------
<1> Стандарт заменен на ISO 898-1:2013. Однако для однозначного соблюдения требования настоящего стандарта, выраженного в датированной ссылке, рекомендуется использовать только указанное в этой ссылке издание.
3. Испытание на кручение
3.1. Метод испытания
Определение разрушающего крутящего момента в испытательном устройстве закрепленного болта или винта, подлежащего испытанию.
3.2. Приборы для испытания
3.2.1 Испытательное устройство для испытания на кручение изображено на рисунке 1.
Рисунок 1 - Пример устройства для испытания на кручение
3.2.2 Шкала измерителя крутящего момента не должна превышать пятикратного значения ожидаемого в испытании минимального разрушающего крутящего момента.
3.3. Условия испытания
Болт или винт следует подвергать исключительно кручению, в результате которого соответствующий минимальный разрушающий крутящий момент согласно таблице 2 должен достигаться прежде, чем произойдет разрушение. На результат испытания не должно влиять трение под головкой и в резьбе.
3.4. Проведение испытания
Зажимают болт или винт в испытательном устройстве как минимум на два полных витка резьбы, оставляя свободную длину резьбы, равную не менее одного диаметра резьбы, между головкой болта или винта и резьбовой вставкой (см. рисунок 1). Постепенно к головке прикладывают возрастающий крутящий момент.
4. Минимальные разрушающие крутящие моменты
Минимальный разрушающий крутящий момент MB min вычисляют по формуле
где - минимальный предел прочности при кручении, равный X·Rm min [X - соотношение пределов прочности (см. таблицу 1), Rm min - предел прочности при растяжении];
Wp min - момент сопротивления при кручении, равный ;
(d3min - минимальное значение внутреннего диаметра наружной резьбы).
5. Оценка крутящего момента
Считается, что испытуемый болт или винт выдержали испытание на кручение, если при достижении минимального разрушающего момента, установленного в таблице 2, не произошло разрушения.
Таблица 1
Отношение пределов прочности X
Класс прочности 8.8 9.8 10.9 12.9
Отношение X 0,84 0,815 0,79 0,75
