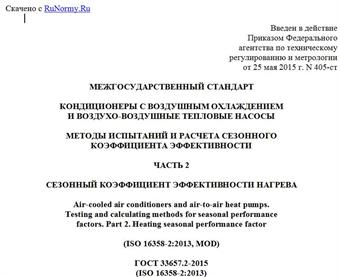

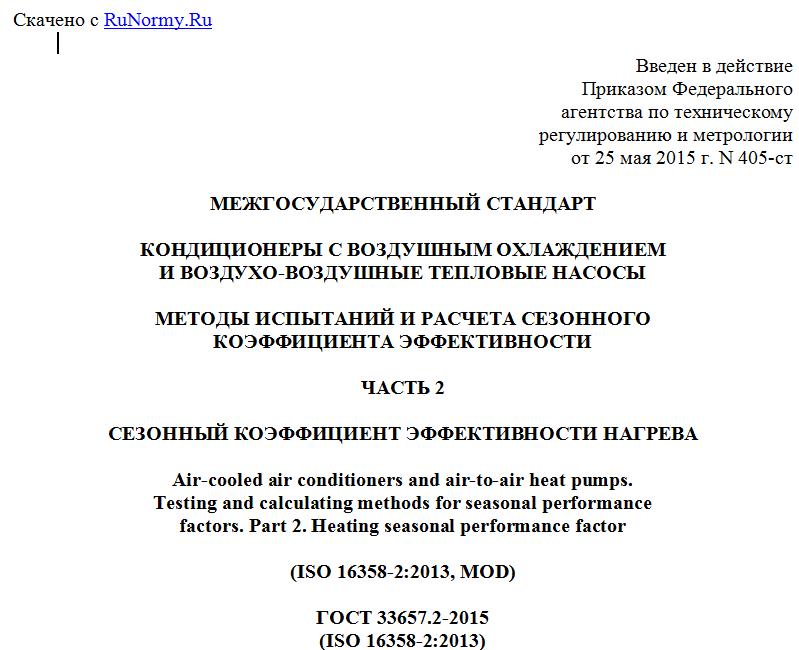

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 мая 2015 г. N 405-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНДИЦИОНЕРЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ
И ВОЗДУХО-ВОЗДУШНЫЕ ТЕПЛОВЫЕ НАСОСЫ
МЕТОДЫ ИСПЫТАНИЙ И РАСЧЕТА СЕЗОННОГО
КОЭФФИЦИЕНТА ЭФФЕКТИВНОСТИ
ЧАСТЬ 2
СЕЗОННЫЙ КОЭФФИЦИЕНТ ЭФФЕКТИВНОСТИ НАГРЕВА
Air-cooled air conditioners and air-to-air heat pumps.
Testing and calculating methods for seasonal performance
factors. Part 2. Heating seasonal performance factor
(ISO 16358-2:2013, MOD)
ГОСТ 33657.2-2015
(ISO 16358-2:2013)
МКС 23.120;
27.080
ОКП 48 6200;
51 5670
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации Российской Федерации ТК 061 "Вентиляция и кондиционирование", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии Российской Федерации
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 N 48-2015)
За принятие проголосовали:
Краткое наименование страны по МК (ISO 3166) 004-97 Код страны по МК (ISO 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2015 г. N 405-ст межгосударственный стандарт введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 16358-2:2013 "Кондиционеры с воздушным охлаждением и воздухо-воздушные тепловые насосы. Методы испытаний и расчета сезонного коэффициента эффективности. Часть 2. Сезонный коэффициент эффективности нагрева" ("Air-cooled air conditioners and air-to-air heat pumps - Testing and calculating methods for seasonal performance factors - Part 2: Heating seasonal performance factor", MOD) путем изменения ссылок.
Ссылки на международные стандарты заменены в разделе "Нормативные ссылки" и в тексте стандарта ссылками на соответствующие идентичные и модифицированные межгосударственные стандарты.
Информация о замене ссылок приведена в дополнительном приложении ДА.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 86 "Охлаждение и кондиционирование воздуха" Международной организации по стандартизации (ISO).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в национальных органах по стандартизации указанных выше государств.
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru).
1. Область применения
1.1 Настоящий стандарт определяет методы испытаний и расчета для определения сезонного коэффициента эффективности нагрева для оборудования, рассмотренного в ГОСТ 32970, ГОСТ 32969 и [1]. Предполагается, что нагрев будет обеспечиваться также с использованием электрических нагревателей, работающих одновременно с тепловым насосом.
1.2 Настоящий стандарт определяет обязательные условия и соответствующие процедуры проведения испытаний для определения сезонного коэффициента эффективности (см. 1.1) и предназначен для сравнительной оценки с целью последующей маркировки и сертификации.
1.3 Настоящий стандарт не применим к оценке и испытанию следующего оборудования:
a) тепловым насосам, использующим воду, и кондиционерам с водяным охлаждением;
b) мобильным устройствам, имеющим конденсаторный вытяжной канал;
c) отдельным узлам, не составляющим законченную систему охлаждения;
d) оборудованию, использующему абсорбционный цикл охлаждения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 32969-2014 (ISO 13253:2011) Кондиционеры и воздухо-воздушные тепловые насосы с воздуховодами. Испытания и оценка рабочих характеристик
ГОСТ 32970-2014 (ISO 5151:2010) Кондиционеры и тепловые насосы без воздуховодов. Испытания и оценка рабочих характеристик
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 32969, ГОСТ 32970, а также следующие термины с соответствующими определениями:
3.1 заданная нагрузка нагрева; Lh (defined cooling load): Востребованная нагрузка нагрева при заданной температуре наружного воздуха.
3.2 дополнительный нагрев (make-up heating): Тепло, полученное с помощью электронагрева, используемое для покрытия дефицита тепла, поставляемого тепловым насосом для отопления.
3.3 общая сезонная нагрузка нагрева; HSTL (heating seasonal total load): Общее годовое количество тепла, включая дополнительный нагрев, подведенное к воздуху, находящемуся в помещении, при эксплуатации оборудования в активном режиме нагрева.
3.4 сезонное потребление энергии для нагрева; HSEC (heating seasonal energy consumption): Общее годовое количество энергии, потребляемое оборудованием, включая дополнительный нагрев, при эксплуатации оборудования в активном режиме отопления.
3.5 сезонный коэффициент эффективности нагрева; HSPF (heating seasonal performance factor): Отношение общего годового количества тепла, которое оборудование может подвести к воздуху, находящемуся в помещении, включая дополнительный нагрев, при работе в активном режиме к общему годовому количеству энергии, потребляемому оборудованием.
3.6 часть коэффициента нагрузки; PLF (part load factor): Отношение производительности при цикличной работе оборудования к производительности оборудования в непрерывном режиме при одинаковых условиях температуры и влажности.
3.7 коэффициент понижения; CD (degradation coefficient): Коэффициент, показывающий понижение эффективности, вызванной работой оборудования в цикличном режиме.
3.8 установка с нерегулируемой производительностью (fixed capacity unit): Оборудование, в котором не предусмотрена возможность изменения производительности.
Примечание - Это определение применимо как к режиму нагрева, так и к режиму охлаждения.
3.9 установка с двуступенчатой производительностью (two (2)-stage capacity unit): Оборудование, в котором предусмотрена возможность работы в двух режимах (ступенях) различной производительности.
Примечание - Это определение применимо как к режиму нагрева, так и к режиму охлаждения.
3.10 установка с многоступенчатой производительностью (multi-stage capacity unit): Оборудование, в котором предусмотрена возможность работы в трех или четырех режимах различной производительности.
Примечание - Это определение применимо как к режиму нагрева, так и к режиму охлаждения.
3.11 установка с регулируемой производительностью (variable capacity unit): Оборудование, в котором предусмотрена возможность работы в пяти или более режимах, обеспечивающих плавное изменение производительности.
Примечание - Это определение применимо как к режиму нагрева, так и к режиму охлаждения.
