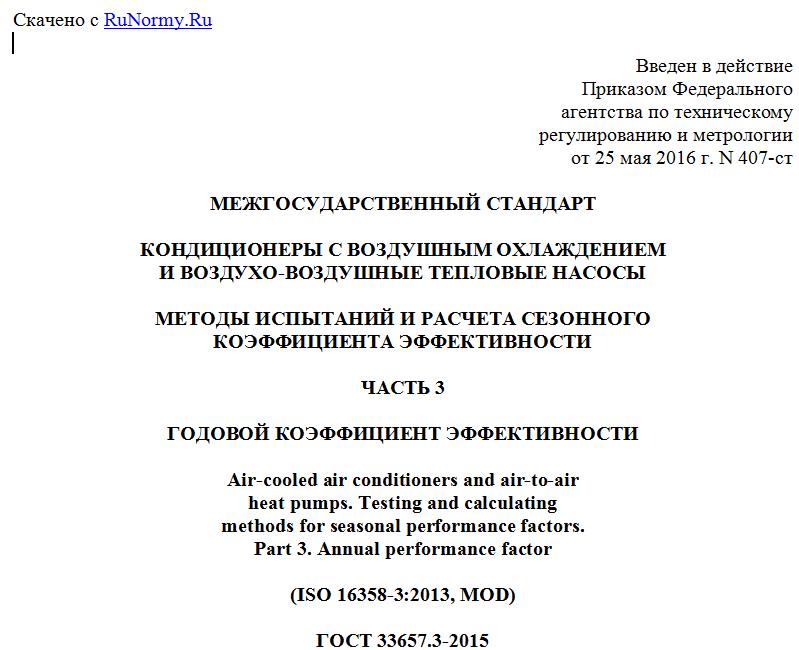

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 25 мая 2016 г. N 407-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНДИЦИОНЕРЫ С ВОЗДУШНЫМ ОХЛАЖДЕНИЕМ
И ВОЗДУХО-ВОЗДУШНЫЕ ТЕПЛОВЫЕ НАСОСЫ
МЕТОДЫ ИСПЫТАНИЙ И РАСЧЕТА СЕЗОННОГО
КОЭФФИЦИЕНТА ЭФФЕКТИВНОСТИ
ЧАСТЬ 3
ГОДОВОЙ КОЭФФИЦИЕНТ ЭФФЕКТИВНОСТИ
Air-cooled air conditioners and air-to-air
heat pumps. Testing and calculating
methods for seasonal performance factors.
Part 3. Annual performance factor
(ISO 16358-3:2013, MOD)
ГОСТ 33657.3-2015
(ISO 16358-3:2013)
МКС 23.120
27.080
ОКП 48 6200
51 5670
Дата введения
1 июля 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Техническим комитетом по стандартизации Российской Федерации ТК 061 "Вентиляция и кондиционирование", Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык англоязычной версии международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 10 декабря 2015 г. N 48)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 25 мая 2016 г. N 407-ст межгосударственный стандарт введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2017 г.
5 Настоящий стандарт является модифицированным по отношению к международному ISO 16358-3:2013 "Кондиционеры с воздушным охлаждением и воздухо-воздушные тепловые насосы. Методы испытаний и расчета сезонного коэффициента эффективности. Часть 3. Годовой коэффициент эффективности" ("Air-cooled air conditioners and air-to-air heat pumps - Testing and calculating methods for seasonal performance factors - Part 3: Annual performance factor", MOD) путем изменения ссылок.
Ссылки на международные стандарты заменены в разделе "Нормативные ссылки" и тексте стандарта ссылками на соответствующие идентичные и модифицированные межгосударственные стандарты.
Информация о замене ссылок приведена в дополнительном приложении ДА.
Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 86 "Охлаждение и кондиционирование воздуха" Международной организации по стандартизации (ISO).
Официальные экземпляры международного стандарта, на основе которого подготовлен настоящий межгосударственный стандарт, и международные стандарты, на которые даны ссылки, имеются в национальных органах по стандартизации указанных выше государств
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты" (по состоянию на 1 января текущего года), а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
1.1 Настоящий стандарт определяет методы испытаний и расчета для определения сезонного коэффициента эффективности для оборудования, рассмотренного в ГОСТ 32970, ГОСТ 32969 и [1].
1.2 Настоящий стандарт определяет обязательные условия и соответствующие процедуры проведения испытаний для определения сезонного коэффициента эффективности (см. 1.1) и предназначен для сравнения с целью последующей маркировки и сертификации.
1.3 Настоящий стандарт не применим к оценке и испытанию следующего оборудования:
a) тепловым насосам, использующим воду, и кондиционерам с водяным охлаждением;
b) мобильным устройствам, имеющим конденсаторный вытяжной канал;
c) отдельным узлам, не составляющим законченную систему охлаждения;
d) оборудованию, использующему абсорбционный цикл охлаждения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 32969-2014 (ISO 13253:2011) Кондиционеры и воздухо-воздушные тепловые насосы с воздуховодами. Испытания и оценка рабочих характеристик
ГОСТ 32970-2014 (ISO 5151:2010) Кондиционеры и тепловые насосы без воздуховодов. Испытания и оценка рабочих характеристик
ГОСТ 33658-2015 (ISO 16358-1:2013) Кондиционеры с воздушным охлаждением и воздухо-воздушные тепловые насосы. Методы испытаний и расчета сезонного коэффициента эффективности. Часть 1. Сезонный коэффициент эффективности охлаждения
ГОСТ 33657-2015 (ISO 16358-2:2013) Кондиционеры с воздушным охлаждением и воздухо-воздушные тепловые насосы. Методы испытаний и расчета сезонного коэффициента эффективности. Часть 2. Сезонный коэффициент эффективности нагрева
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 32969, ГОСТ 32970 и [1], а также следующие термины с соответствующими определениями:
3.1 общая сезонная нагрузка охлаждения; CSTL (cooling seasonal total load): Общее годовое количество тепла, удаляемого из воздуха, находящегося в помещении, при эксплуатации оборудования в активном режиме охлаждения.
3.2 сезонное потребление энергии для охлаждения; CSEC (cooling seasonal energy consumption): Общее годовое количество энергии, потребляемое оборудованием, при эксплуатации оборудования в активном режиме охлаждения.
3.3 сезонный коэффициент эффективности охлаждения; CSPF (cooling seasonal performance factor): Отношение общего годового количества тепла, которое оборудование может удалить из воздуха, находящегося в помещении при работе на охлаждение в активном режиме, к общему годовому количеству энергии, потребляемому оборудованием.
3.4 общая сезонная нагрузка нагрева; HSTL (heating seasonal total load): Общее годовое количество тепла, включая дополнительный нагрев, подведенный к воздуху, находящемуся в помещении, при эксплуатации оборудования в активном режиме нагрева.
3.5 сезонное потребление энергии для нагрева; HSEC (heating seasonal energy consumption): Общее годовое количество энергии, потребляемое оборудованием, включая дополнительный нагрев, при эксплуатации оборудования в активном режиме отопления.
3.6 годовой коэффициент эффективности; APF (annual performance factor): Отношение общего годового количества тепла, которое оборудование может удалить и подвести к воздуху в помещении при работе в активном режиме на охлаждение, и нагрев к общему годовому количеству энергии, потребляемому оборудованием.
3.7 общий годовой коэффициент эффективности; TAPF (total annual performance factor): Отношение общего годового количества тепла, которое оборудование может удалить и подвести к воздуху в помещении к суммарному общему годовому количеству энергии, потребляемому оборудованием, в том числе в активных, неактивных и отключенных режимах.
3.8 активный режим (active mode): Режим, соответствующий количеству часов, при котором в устройстве в соответствии с потребностью помещений включена функция охлаждения и нагрева.
3.9 неактивный режим (inactive mode): Режим, соответствующий количеству часов, при котором устройство не работает для удовлетворения потребностей в охлаждении или нагреве.
Примечание - Этот режим может включать в себя работу с подогревателем картера компрессора.
3.10 отключенный режим (disconnected mode): Режим, соответствующий количеству часов, при котором устройство отключено от основного источника питания.
Примечание - В отключенном режиме потребляемая мощность равна нулю.
4. Обозначения
