Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 29 ноября 2012 г. N 1703-ст

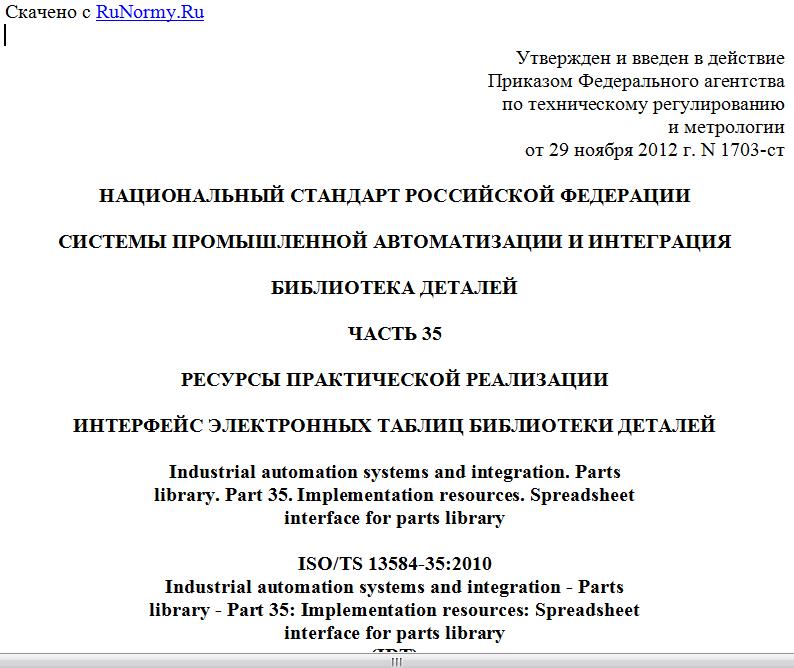

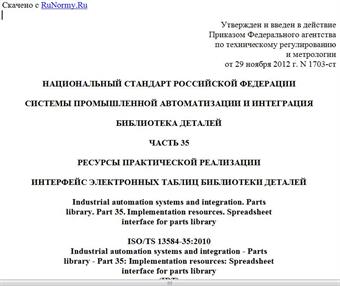

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ПРОМЫШЛЕННОЙ АВТОМАТИЗАЦИИ И ИНТЕГРАЦИЯ
БИБЛИОТЕКА ДЕТАЛЕЙ
ЧАСТЬ 35
РЕСУРСЫ ПРАКТИЧЕСКОЙ РЕАЛИЗАЦИИ
ИНТЕРФЕЙС ЭЛЕКТРОННЫХ ТАБЛИЦ БИБЛИОТЕКИ ДЕТАЛЕЙ
Industrial automation systems and integration. Parts
library. Part 35. Implementation resources. Spreadsheet
interface for parts library
ISO/TS 13584-35:2010
Industrial automation systems and integration - Parts
library - Part 35: Implementation resources: Spreadsheet
interface for parts library
(IDT)
ГОСТ Р 55343-2012/ISO/TS 13584-35:2010
Группа Т58
ОКС 25.040.40
Дата введения
1 января 2014 года
Предисловие
1 ПОДГОТОВЛЕН АНО "Международная академия менеджмента и качества бизнеса" на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 100 "Стратегический и инновационный менеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1703-ст
4 Настоящий стандарт идентичен международному документу ИСО/ТС 13584-35:2010 "Системы промышленной автоматизации и интеграция. Библиотека деталей. Часть 35. Ресурсы практической реализации. Интерфейс электронных таблиц библиотеки деталей" (ISO/TS 13584-35:2010 "Industrial automation systems and integration - Parts library - Part 35: Implementation resources: Spreadsheet interface for parts library").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Комплекс стандартов ИСО 13584 разработан с целью компьютерного представления данных, содержащихся в библиотеке деталей, а также для обмена этими данными. Целью стандарта является предоставление объективного способа, обеспечивающего передачу данных о деталях библиотек и не зависящего от любого назначения системы, в которой эти данные будут использоваться. Благодаря характеру используемого описания оно удобно не только для обмена файлами, содержащими детали, но и в качестве основы для реализации и совместного использования баз данных для элементов библиотеки деталей.
Комплекс стандартов ИСО 13584 выполнен в виде частей, каждая из которых публикуется отдельно. Части комплекса стандартов ИСО 13584 попадают в одну из следующих частей: концептуальные описания, ресурсы программной реализации, методология описаний, проверка на соответствие, протокол просмотра и обмена данными, стандартизованное содержание. Эти части описаны в стандарте ИСО 13584-1. Настоящий стандарт 13584 является одной из частей, посвященных методологии описаний.
Комплекс стандартов ИСО 13584 имеет общее название "Системы промышленной автоматизации и интеграции. Библиотека деталей" и включает следующие части:
- часть 1. Общие положения и фундаментальные принципы;
- часть 10. Концептуальное описание. Концептуальная модель библиотеки компонентов;
- часть 20. Логические ресурсы. Логическая модель выражений;
- часть 24. Логические ресурсы. Логическая модель библиотеки поставщика;
- часть 26. Логические ресурсы. Идентификация поставщика;
- часть 31. Ресурсы программной реализации. Интерфейс геометрического программирования;
- часть 35. Ресурсы практической реализации. Интерфейс электронных таблиц библиотеки деталей;
- часть 42. Методология описания. Методология структурирования семейств компонентов;
- часть 101. Протокол обмена и просмотра данных. Геометрический протокол обмена и просмотра данных с помощью параметрической программы;
- часть 102. Протокол обмена и просмотра данных. Протокол обмена и просмотра данных на основе спецификации соответствия ИСО 10303.
Структура комплекса стандартов ИСО 13584 представлена в ИСО 13584-1. Нумерация частей комплекса стандартов ИСО 13584 отражает его структуру:
- части 10 - 19 устанавливают концептуальные описания;
- части 20 - 29 устанавливают логические ресурсы;
- части 30 - 39 устанавливают ресурсы программной реализации;
- части 40 - 49 устанавливают методологию описания;
- части 50 - 59 устанавливают требования к проведению проверки на соответствие;
- части 100 - 199 устанавливают требования к оформлению протоколов просмотра и обмена данными;
- части 500 - 599 устанавливают стандартизованное содержание.
По мере публикации следующих частей комплекса стандартов ИСО 13584 им будут присваиваться номера по аналогичному принципу.
Полный перечень стандартов комплекса ИСО 13584 приведен на официальном сайте ИСО.
1. Область применения
В настоящем стандарте определена структура стандартного интерфейса электронных таблиц библиотеки деталей, используемого для определения (обмена) ссылочного словаря или для определения и обмена элементами данных, принадлежащими некоторому классу библиотек.
В настоящем стандарте также установлено стандартное взаимное отображение данных, содержащих словарь, представленный в формате электронных таблиц, удовлетворяющих требованиям настоящего стандарта, и данных, представленных по ИСО 13584-25 и соответствующих требованиям модели EXPRESS для словарного обмена.
Набор электронных таблиц, семантика которых удовлетворяет требованиям спецификации, определенной в настоящем стандарте, где структура физического файла электронных таблиц основана на формате CSV (содержит значения, разделенные запятыми), обычно используется в популярных коммерческих приложениях электронных таблиц или любых других табличных форматов, совместимых (обратимых) с форматом CSV.
Такой набор электронных таблиц, поддерживающих класс, удовлетворяющий установленным требованиям и указанный в настоящем стандарте, может быть использован дополнительно для взаимной трансляции данных формата CSV и структуры физического файла по ИСО 10303-21, основанной на отображении, установленном в настоящем стандарте.
Структура интерфейса электронных таблиц, определенная в настоящем стандарте, распространяется на:
- определения и спецификацию базовой структуры и компоновочного плана интерфейса электронных таблиц библиотеки деталей, не зависящих от содержания данных, обусловленных рассматриваемой структурой;
- метод спецификации элементов данных, принадлежащих классу словаря ссылок, описанных набором электронных таблиц, удовлетворяющих требованиям настоящего стандарта;
- определение и спецификацию мета-словаря, обеспечивающего определение и передачу словаря ссылок, как набора элементов данных, удовлетворяющих требованиям мета-словаря;
- спецификацию взаимного отображения словаря данных, выраженного в формате электронных таблиц, и модели EXPRESS (см. ИСО 13584-25);
- описание базового семантического взаимного отображения словаря данных, выраженного в формате электронных таблиц и определенного в настоящем стандарте, и словаря данных, соответствующего DIN 4002.
Настоящий стандарт не распространяется на:
- спецификацию формата CSV, используемого в качестве инструмента электронных таблиц;
- спецификацию подробностей компоновочного плана представления данных, таких как расцветка и размеры интерфейса электронных таблиц, удовлетворяющих требованиям настоящего стандарта;
- спецификацию модели словаря EXPRESS, удовлетворяющей требованиям различных частей ИСО 13584;
- нормативное определение взаимных отображений одного словаря, соответствующего ИСО 13584, и другого словаря, соответствующего другим стандартам;
- спецификацию метода поддержки настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие документы, которые необходимо учитывать при использовании настоящего стандарта. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только указанной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией ссылочных документов, включая любые поправки и изменения к ним.
ИСО 639-1 Коды для представления названий языков. Часть 1. Двухбуквенный код (ISO 639-1 Codes for the representation of names of languages - Part 1: Alpha-2 code)
ИСО 639-2 Коды для представления названий языков. Часть 2. Трехбуквенный код (ISO 639-2 Codes for the representation of names of languages - Part 2: Alpha-3 code)
ИСО 8601 Элементы данных и форматы обмена информацией. Обмен информацией. Представление даты и времени (ISO 8601 Data elements and interchange formats - Information interchange - Representation of dates and times)
ИСО 13584-25 Системы промышленной автоматизации и интеграция. Библиотека деталей. Часть 25. Логический ресурс: логическая модель библиотеки поставщика с агрегированными значениями и подробным содержанием (ISO 13584-25 Industrial automation systems and integration - Parts library - Part 25: Logical resource: Logical model of supplier library with aggregate values and explicit content)
ИСО 13584-42 Системы промышленной автоматизации и интеграция. Библиотека деталей. Часть 42. Методология описания: методология структурирования групп деталей (ISO 13584-42 Industrial automation systems and integration - Parts library - Part 42: Description methodology: Methodology for structuring part families)
МЭК 61360-2 Стандартные типы элементов данных с ассоциированной схемой классификации электрических компонентов. Часть 2: Словарная схема языка EXPRESS (МЭК 61360-2 Standard data element types with associated classification scheme for electric components - Part 2: EXPRESS dictionary schema)
МЭК 61360-4 Стандартные типы элементов данных с ассоциированной схемой классификации электрических компонентов. Часть 4: Стандартный ссылочный
