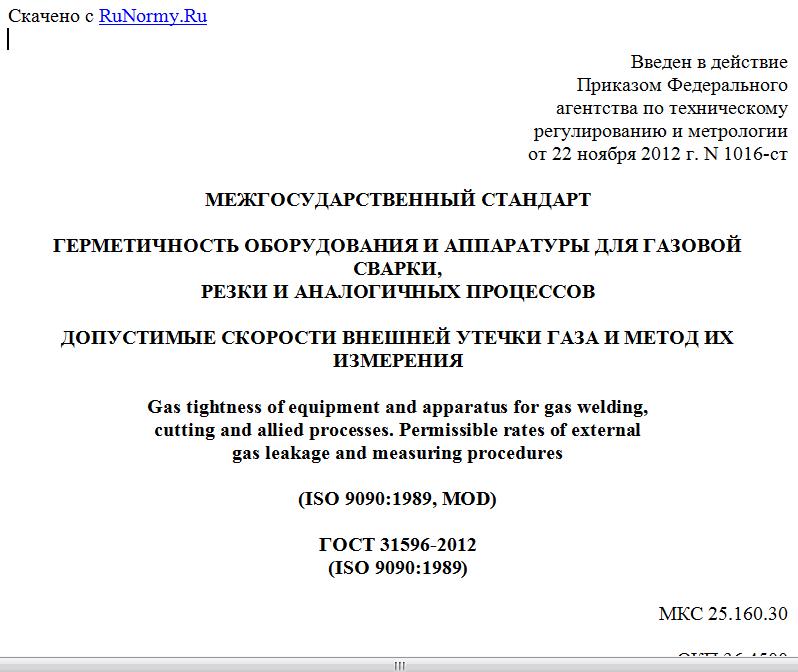

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 ноября 2012 г. N 1016-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГЕРМЕТИЧНОСТЬ ОБОРУДОВАНИЯ И АППАРАТУРЫ ДЛЯ ГАЗОВОЙ СВАРКИ,
РЕЗКИ И АНАЛОГИЧНЫХ ПРОЦЕССОВ
ДОПУСТИМЫЕ СКОРОСТИ ВНЕШНЕЙ УТЕЧКИ ГАЗА И МЕТОД ИХ ИЗМЕРЕНИЯ
Gas tightness of equipment and apparatus for gas welding,
cutting and allied processes. Permissible rates of external
gas leakage and measuring procedures
(ISO 9090:1989, MOD)
ГОСТ 31596-2012
(ISO 9090:1989)
МКС 25.160.30
ОКП 36 4500
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 ноября 2012 г. N 1016-ст межгосударственный стандарт ГОСТ 31596-2012 (ИСО 9090:1989) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5. Настоящий стандарт модифицирован по отношению к международному стандарту ISO 9090:1989 Gas tightness of equipment for gas welding and allied processes (Герметичность оборудования для газовой сварки и аналогичных процессов) путем изменения отдельных фраз (слов, ссылок), которые выделены в тексте курсивом.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 50379-92 (ИСО 9090-89).
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает максимально допустимые скорости внешней утечки газа из оборудования и аппаратуры, применяемых для газовой сварки, резки и аналогичных процессов, и метод их измерения.
Стандарт распространяется на оборудование, аппаратуру и устройства, которые используются для подачи газа от баллона или установки газопитания в устройство для получения пламени (горелку, резак и др.), и расположены между выходным отверстием баллонного вентиля, вентиля газопровода или установки газопитания и выходным отверстием устройства для получения пламени.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 9356-75 Рукава резиновые для газовой сварки и резки металлов. Технические условия
ГОСТ 13861-73 Редукторы для газопламенной обработки. Общие технические условия
ГОСТ 17433-80 Промышленная чистота. Сжатый воздух. Классы загрязненности.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим выпускам информационного указателя за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определение
Внешняя утечка газа - нежелательная утечка газа в атмосферу.
4. Оценка утечки
Настоящий стандарт устанавливает максимально допустимые скорости внешней утечки, а именно скорости общей утечки газа через устройство в сборе, включая входные присоединительные детали.
Эти скорости измеряют в кубических сантиметрах в час <*>, приведенных к нормальным условиям <**>.
--------------------------------
<*> .
<**> Нормальные условия - температура 23 °C, давление 1,013 бар (0,1013 МПа).
Примечание. Соединения, необходимые только для испытаний, не учитывают.
5. Газ, применяемый для испытания
Устройства, работающие с гелием, испытывают гелием, а устройства, работающие с водородом, - водородом или гелием.
Допускается проводить испытания другим газом или смесью газов, при подтверждении идентичности результатов испытаний испытаниям гелием или водородом сравнительными испытаниями, расчетом и т.п.
Устройства, работающие с другими газами, испытывают рабочим газом, воздухом класса загрязненности 13 по ГОСТ 17433 или азотом.
При испытании устройства газом, для работы с которым оно не предназначено, следует провести корректировку скорости утечки газа (см. Приложение).
6. Испытательное давление
6.1. Редукторы
Редукторы испытывают при давлениях и в соответствии с требованиями ГОСТ 13861.
6.2. Другое оборудование (аппаратура)
6.2.1. Типовые испытания
Другое оборудование (аппаратуру) испытывают при следующих давлениях:
a) максимальном рабочем давлении, установленном изготовителем;
b) 10% максимального рабочего давления.
6.2.2. Текущие (другие, кроме типовых) испытания
Все другое оборудование (аппаратура) должно быть испытано на герметичность по методике изготовителя при давлении (из двух указанных в 6.2.1), которое дает наиболее неблагоприятные результаты при типовых испытаниях.
7. Максимально допустимые скорости утечки
Примечание. Скорость утечки для отдельных устройств должна быть включена в соответствующие стандарты на эти устройства при их пересмотре.
7.1. Редукторы
Скорость общей утечки для редукторов не должна превышать 10 см3/ч.
7.2. Горелки, резаки и другая газопламенная аппаратура (устройства)
Устройства с газовым рукавом, присоединенным к одному из входных штуцеров, должны быть подвергнуты следующему испытанию:
a) закрыть сопло и другой входной штуцер и открыть наполовину вентили 1 и 2 (рисунок 1).
Допустимая скорость утечки 8 см3/ч;
Рисунок 1
