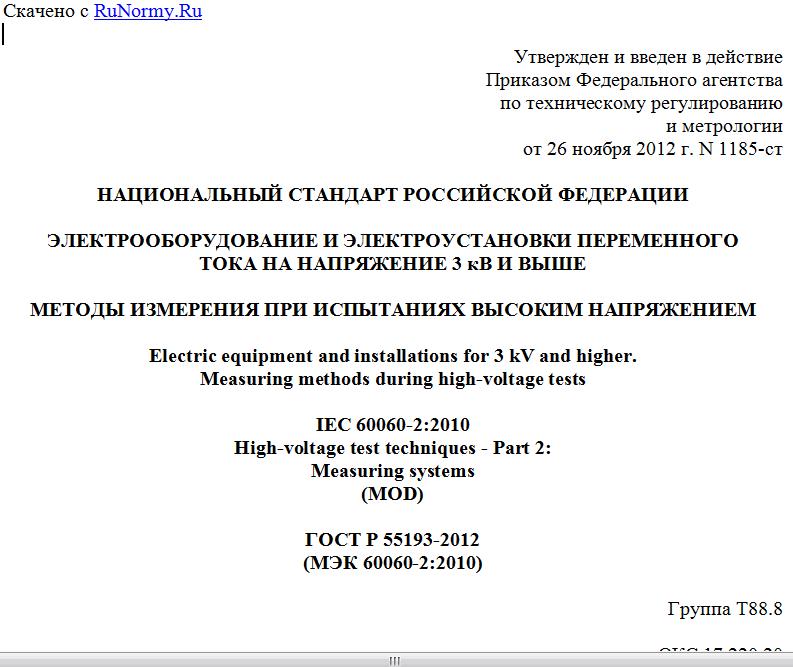

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 26 ноября 2012 г. N 1185-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРООБОРУДОВАНИЕ И ЭЛЕКТРОУСТАНОВКИ ПЕРЕМЕННОГО
ТОКА НА НАПРЯЖЕНИЕ 3 кВ И ВЫШЕ
МЕТОДЫ ИЗМЕРЕНИЯ ПРИ ИСПЫТАНИЯХ ВЫСОКИМ НАПРЯЖЕНИЕМ
Electric equipment and installations for 3 kV and higher.
Measuring methods during high-voltage tests
IEC 60060-2:2010
High-voltage test techniques - Part 2:
Measuring systems
(MOD)
ГОСТ Р 55193-2012
(МЭК 60060-2:2010)
Группа Т88.8
ОКС 17.220.20
19.080
ОКП 34 1400
Дата введения
1 января 2014 года
Предисловие
1. Разработан ФГУП "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС"), ФГУП "Всероссийский электротехнический институт им. В.И. Ленина" (ФГУП "ВЭИ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1185-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60060-2:2010 "Технология испытаний высоким напряжением. Часть 2. Измерительные системы" (IEC 60060-2:2010 "High-voltage test techniques - Part 2: Measuring systems").
При этом дополнительные положения, учитывающие потребности национальной стандартизации (на базе ГОСТ 17512-82 "Электрооборудование и электроустановки на напряжение 3 кВ и выше. Методы измерения при испытаниях высоким напряжением"), выделены курсивом.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт распространяется на измерительные системы и их компоненты, используемые для измерения высоких напряжений и больших токов в процессе испытаний постоянным и переменным напряжениями, напряжениями грозового и коммутационного импульса, а также для испытаний импульсным током, или их комбинациями, согласно IEC 60060-1.
Пределы неопределенностей измерений, установленные в настоящем стандарте, распространяются на уровни испытательных напряжений, указанные в ГОСТ Р МЭК 60664.1-2012 Положения настоящего стандарта применимы также и к более высоким уровням испытания, но в этом случае неопределенности измерения могут быть выше.
Настоящий стандарт:
- дает определения к используемым терминам;
- описывает методы оценки неопределенностей высоковольтных измерений;
- устанавливает требования к измерительным системам;
- описывает методы калибровки измерительной системы и проверки ее составных компонентов;
- описывает процедуры, в соответствии с которыми пользователь может доказать соответствие измерительной системы требованиям настоящего стандарта.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов
ГОСТ Р МЭК 60664.1-2012 Координация изоляции для оборудования в низковольтных системах. Часть 1. Принципы, требования и испытания
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Измерительные системы
3.1.1. измерительная система (measuring system): Функционально объединенные средства измерений и вспомогательные устройства высокого и низкого напряжения, имеющие определенное размещение и соединенные каналами связи, предназначенные для преобразования и определения параметров высокого напряжения, а также программное обеспечение, используемое для оптимизации или/и расчетов результатов измерений, если оно является составной частью измерительной системы.
Примечание 1. Измерительная система обычно включает следующие компоненты:
- преобразовательное устройство (преобразователь) с вводами, необходимыми для подключения этого устройства к объекту испытания или к цепи напряжения (тока) и к заземлению, и выводами для подключения системы передачи измеряемого сигнала;
- систему передачи измеряемого сигнала (канал связи), соединяющую выход преобразователя с входами измерительных приборов (показывающих и/или регистрирующих) с их аттенюаторами (при наличии), а также с ограничивающими и согласующими сопротивлениями или цепями;
- измерительный прибор (показывающий и/или регистрирующий) вместе с любыми соединениями к источнику питания.
Примечание 2. Измерительные системы, включающие только некоторые из вышеупомянутых компонентов или основанные на нестандартных принципах, допустимы, если они удовлетворяют требованиям к точности, указанным в настоящем стандарте.
Примечание 3. На точность измерений могут оказывать влияние окружающая среда, в которой находится измерительная система, находящиеся под напряжением воздушные промежутки и заземленные элементы в ней, а также присутствие электрических или магнитных полей.
3.1.2. паспорт измерительной системы (record of performance of a measuring system): Подробный перечень характеристик, составляемый пользователем, описывающий измерительную систему и подтверждающий, что соблюдены требования настоящего стандарта.
Примечание 1. Паспорт включает в себя: результаты первичных испытаний определения рабочих характеристик, график их проведения, а также результаты каждого последующего эксплуатационного испытания и эксплуатационной проверки (поверки).
Примечание 2. В паспорте должны быть указаны:
1) наименование, тип и принципиальная схема измерительной системы с указанием входящих в нее наименований и типов составных элементов;
2) вид, размеры и положение подводки к преобразовательному устройству;
3) описание контура и проводов заземления;
4) тип и длина соединительного кабеля, а также значения полных сопротивлений присоединенных к нему элементов.
Примечание 3. Рабочие характеристики должны быть следующими:
1) диапазоны измеряемых величин;
2) номинальные значения масштабных коэффициентов измерительной системы и:
2а) номинальные значения масштабных коэффициентов преобразовательного устройства, входящего в состав измерительной системы;
2б) номинальные значения масштабных коэффициентов системы передачи измеряемого сигнала от преобразовательного устройства к измерительным приборам;
2в) номинальные значения масштабных коэффициентов измерительных приборов, входящих в состав измерительной системы;
3) пределы неопределенности (погрешности) измерительной системы и:
3а) пределы неопределенности (погрешности) масштабных коэффициентов преобразовательного устройства, входящего в состав измерительной системы;
3б) пределы неопределенности (погрешности) масштабных коэффициентов системы передачи измеряемого сигнала;
3в) пределы неопределенности (погрешности) измерительных приборов, входящих в измерительную систему.
3.1.3. сертифицированная измерительная система (approved measuring system): Измерительная система, соответствующая одному или более требованиям настоящего стандарта.
Измерительная система сертифицируется только для схемы размещения и условий эксплуатации, приведенных в паспорте измерительной системы.
3.1.4. эталонная измерительная система (reference measuring system): Измерительная система, имеющая прослеживаемость от национальных и/или международных эталонов, и точность и стабильность которой достаточны для использования ее для сертификационных испытаний (калибровки, поверки) других, менее точных (например, рабочих), измерительных систем посредством проведения одновременных сравнительных измерений напряжений (токов) определенных форм и в определенном диапазоне их изменения.
Примечание. Эталонная измерительная система (соответствующая требованиям настоящего стандарта) может использоваться и как рабочая измерительная система, но обратная замена недопустима.
3.2. Компоненты измерительной системы
3.2.1. преобразовательное устройство (преобразователь) (converting device): Устройство, предназначенное для преобразования измеряемой величины в другую величину, совместимую с показывающим или регистрирующим прибором.
3.2.2. делитель напряжения (voltage divider): Преобразовательное устройство, состоящее из высоковольтного и низковольтного плеч такой конструкции, когда входное напряжение прикладывается ко всему устройству, а выходное напряжение снимается с низковольтного плеча.
[IEV 301-05-13, измененный]
Примечание. Составными элементами плеч делителя обычно являются резисторы или конденсаторы или их комбинация, при этом делитель называется по типу и структуре его элементов (например, резистивный, емкостный или резистивно-емкостный).
