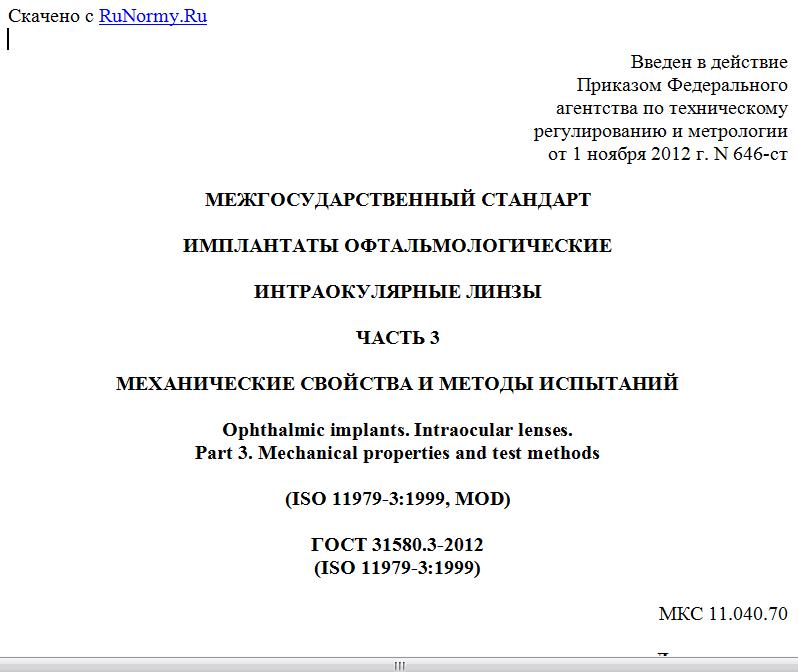

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 1 ноября 2012 г. N 646-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИМПЛАНТАТЫ ОФТАЛЬМОЛОГИЧЕСКИЕ
ИНТРАОКУЛЯРНЫЕ ЛИНЗЫ
ЧАСТЬ 3
МЕХАНИЧЕСКИЕ СВОЙСТВА И МЕТОДЫ ИСПЫТАНИЙ
Ophthalmic implants. Intraocular lenses.
Part 3. Mechanical properties and test methods
(ISO 11979-3:1999, MOD)
ГОСТ 31580.3-2012
(ISO 11979-3:1999)
МКС 11.040.70
Дата введения
1 января 2015 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 41-2012 от 24 мая 2012 г.)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 01 ноября 2012 г. N 646-ст межгосударственный стандарт ГОСТ 31580.3-2012 (ISO 11979-2:1999) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту ISO 11979-3:1999 Ophthalmic implants - Intraocular lenses - Part 3: Mechanical properties and test methods (Имплантаты офтальмологические. Интраокулярные линзы. Часть 3. Механические свойства и методы испытаний) путем внесения дополнительных положений.
Дополнительные фразы, слова, показатели и/или их значения, внесенные в текст стандарта, выделены курсивом.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р 52039-2003 (ИСО 11979-3-99)
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты"
1 Область применения
Настоящий стандарт распространяется на интраокулярные линзы (далее - ИОЛ) независимо от материала, из которого они изготовлены, места локализации их в глазу пациента и их функционального назначения (протез хрусталика глаза или линза, предназначенная для коррекции зрения).
Стандарт устанавливает технические требования к механическим свойствам ИОЛ и методы их испытаний.
Стандарт не распространяется на роговичные имплантаты и трансплантаты.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 31580.2-2012 (ISO 11979-2:1999) Имплантаты офтальмологические. Интраокулярные линзы. Часть 2. Оптические свойства и методы их испытаний
ГОСТ 31580.6-2012 (ISO 11979-6:1999) Имплантаты офтальмологические. Интраокулярные линзы. Часть 6. Срок годности и стабильность при транспортировании
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Определения
В настоящем стандарте применяют термины по национальным стандартам государств, упомянутых в предисловии, как проголосовавших за принятие настоящего межгосударственного стандарта, [1] и следующие термины с соответствующими определениями:
ИОЛ с открытыми петлями: Модель ИОЛ, которая имеет две петли, каждая петля закреплена одним концом за тело ИОЛ, а другой конец петли свободен.
ИОЛ с закрытыми петлями: Модель ИОЛ, которая имеет две петли, каждая петля закреплена обоими концами за тело ИОЛ.
ИОЛ с открытыми/закрытыми петлями: Модель ИОЛ, которая содержит две петли: одна петля закреплена одним концом за тело ИОЛ, другой конец петли свободен и вторая петля закреплена обоими концами за тело ИОЛ.
4 Требования к механическим свойствам ИОЛ
4.1 Общие положения
4.1.1 Измерения механических свойств для ИОЛ, не изменяющих габаритные размеры после имплантации, следует проводить при температуре окружающей среды (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%. Для ИОЛ всех других типов измерения следует проводить в условиях in situ с допускаемым отклонением температуры +/- 2 °C.
Состав раствора должен быть приведен в отчете об измерениях.
4.1.2 ИОЛ, подвергаемые таким клиническим манипуляциям, как складывание или деформация перед имплантацией, должны быть подвергнуты указанным воздействиям перед измерениями, чтобы убедиться в соответствии требованиям настоящего стандарта после их воздействий. Продолжительность воздействия - не менее 3 мин. Складывание или деформацию ИОЛ следует проводить с помощью методов и инструментов, предназначенных для клинического применения. После снятия воздействия на ИОЛ она должна вернуться в исходное состояние.
Так как критичным параметром для ИОЛ, подвергаемых клиническим манипуляциям, является толщина линзы по центру, то измерениям следует подвергать образцы ИОЛ, имеющие максимальную и минимальную заднюю вершинную рефракции.
Спустя (24 +/- 2) ч после испытаний на складывание или деформацию образцы ИОЛ должны быть проверены на соответствие оптическим свойствам по ГОСТ 31580.2 и механическим свойствам - по методам настоящего стандарта.
4.1.3 Измерения механических свойств следует проводить для трех лотов ИОЛ. Если измеряемые свойства зависят от задней вершинной рефракции ИОЛ, то лот должен содержать ИОЛ с низкой, средней и высокой задней вершинной рефракцией. Минимальное количество образцов в лоте - 10 шт. Лот составляют из ИОЛ, поставляемых на рынок. Критерии отбора записывают в отчет об измерениях.
4.1.4 Анализ механических свойств ИОЛ приведен в приложении К.
4.2 Допускаемые отклонения размеров ИОЛ
4.2.1 Допускаемые отклонения общего диаметра для всех типов ИОЛ, кроме мультикомпонентных заднекамерных, - +/- 0,20 мм.
Допускаемые отклонения общего диаметра мультикомпонентных заднекамерных ИОЛ - +/- 0,30 мм.
Примечание - Для симметричных конструкций ИОЛ с двумя гаптическими частями общий диаметр равен расстоянию между вершинами гаптических частей.
4.2.2 Допускаемые отклонения высоты свода ИОЛ должны быть, мм:
+/- 0,15 - для переднекамерных ИОЛ;
+/- 0,35 - для заднекамерных ИОЛ с полипропиленовыми петлями;
+/- 0,25 - для ИОЛ всех других типов.
4.2.3 Допускаемые отклонения сагиттали должны быть, мм:
+/- 0,25 - для переднекамерных ИОЛ;
+/- 0,45 - для заднекамерных ИОЛ с полипропиленовыми петлями;
+/- 0,35 - для ИОЛ всех других типов.
4.2.4 Допускаемые отклонения диаметра оптической зоны - +/- 0,10 мм.
4.2.5 Допускаемые отклонения размера тела ИОЛ - +/- 0,10 мм.
Для эллипсовидных ИОЛ размер тела записывают:
(длина короткой оси) x (длина длинной оси), мм.
4.2.6 Допускаемое отклонение диаметра позиционных отверстий - плюс 0,05 мм.
4.2.7 Допускаемые отклонения размеров ИОЛ должны быть указаны в конструкторской документации на ИОЛ конкретного типа.
4.3 Сила сжатия
Для просмотра документа целиком скачайте его >>>
