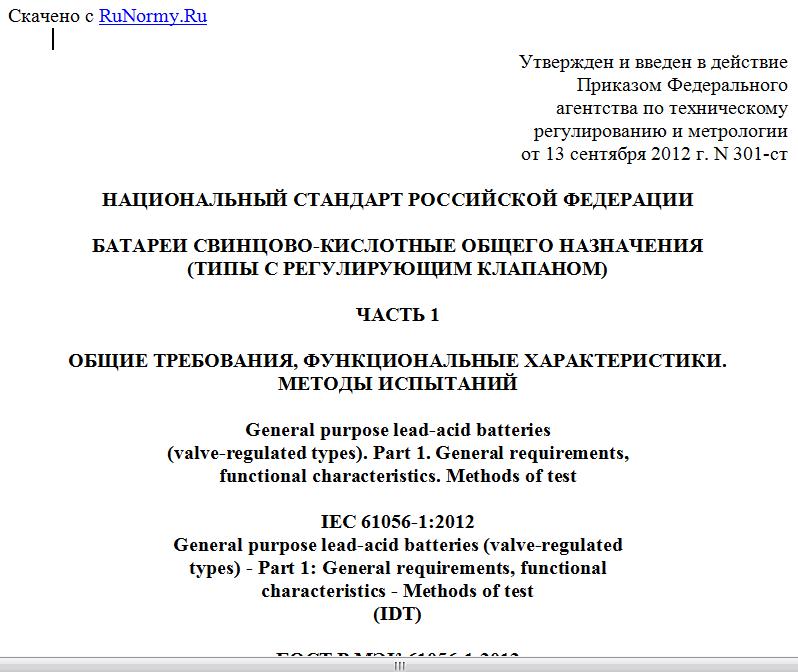

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 сентября 2012 г. N 301-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БАТАРЕИ СВИНЦОВО-КИСЛОТНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ
(ТИПЫ С РЕГУЛИРУЮЩИМ КЛАПАНОМ)
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ, ФУНКЦИОНАЛЬНЫЕ ХАРАКТЕРИСТИКИ.
МЕТОДЫ ИСПЫТАНИЙ
General purpose lead-acid batteries
(valve-regulated types). Part 1. General requirements,
functional characteristics. Methods of test
IEC 61056-1:2012
General purpose lead-acid batteries (valve-regulated
types) - Part 1: General requirements, functional
characteristics - Methods of test
(IDT)
ГОСТ Р МЭК 61056-1-2012
ОКС 29.220.20
ОКП 34 8100
Дата введения
1 июля 2013 года
Предисловие
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов" (ОАО "НИИСТА") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи", Подкомитетом 1 "Свинцово-кислотные аккумуляторы и батареи".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 сентября 2012 г. N 301-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61056-1:2012 "Свинцово-кислотные батареи общего назначения (типы с регулирующим клапаном). Часть 1. Общие требования, функциональные характеристики. Методы испытаний" (IEC 61056-1:2012 "General purpose lead-acid batteries (valve-regulated types) - Part 1: General requirements, functional characteristics - Methods of test").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р МЭК 61056-1-99.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает общие требования, функциональные характеристики и методы испытания для всех свинцово-кислотных аккумуляторов и батарей общего назначения с регулирующим клапаном:
- работающих как в циклическом режиме, так и во флотирующем режиме заряда;
- для портативного оборудования, например инструмента, игрушек, стационарных аварийных или бесперебойных источников питания, а также для обычных источников питания.
Аккумуляторы и свинцово-кислотные батареи такого типа могут иметь либо плоские электроды призматической формы, либо спирально закрученные пары электродов цилиндрической формы. Благодаря либо впитывающим свойствам микропористой структуры, либо гелевой структуре серная кислота в этих аккумуляторах находится в неподвижном состоянии между электродами.
Примечание. Размеры, выводы и маркировка свинцово-кислотных элементов и батарей, которые применяются в настоящем стандарте, приведены в МЭК 61056-2.
Настоящий стандарт не распространяется, например, на свинцово-кислотные аккумуляторы и батареи, используемые:
- для стартерного применения на автотранспорте (серия МЭК 60095);
- тяговых исполнений (серия МЭК 60254) или
- стационарных исполнений (серия МЭК 60896).
Для определения соответствия настоящему стандарту все заявленные изготовителем основные функциональные характеристики должны подвергаться соответствующим испытаниям. Эти испытания могут также служить для классификации батарей по типам.
2. Нормативные ссылки
Международные стандарты, указанные ниже, являются обязательными для применения в настоящем стандарте. Для датированных ссылок применяется только упомянутая редакция. Для недатированных ссылок применяется последняя редакция международного стандарта (включая изменения).
МЭК 60417 Графические символы, применяемые на оборудовании (IEC 60417, Graphical symbols for use on equipment)
МЭК 60445 Интерфейс человек-машина, маркировка, идентификация. Основные принципы и принципы безопасности. Идентификация выводов, концов проводов и проводников электрооборудования (IEC 60445, Basic and safety principles for man-machine interface, marking and identification - Identification of equipment terminals, conductor terminations and conductors)
МЭК 61056-2:2012 Батареи свинцово-кислотные общего назначения (типы с регулирующим клапаном). Часть 2. Размеры, выводы и маркировка (IEC 61056-2:2012, General purpose lead-acid batteries (valve-regulated types) - Part 2: Dimensions, terminals and marking)
3. Термины и определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1. свинцово-кислотные аккумуляторы и батареи общего назначения с регулирующим клапаном (general purpose lead acid cells and batteries of the valve-regulated type): Свинцово-кислотные аккумуляторы и батареи общего назначения с регулирующим клапаном, имеющие клапанный механизм, который открывается при повышении внутреннего давления газа в батарее и способствует поглощению кислорода на отрицательных пластинах.
3.2. аккумулятор (cell): Основная функциональная единица, являющаяся источником электрической энергии, полученной с помощью прямого преобразования химической энергии и состоящая из блока электродов, электролита, бака, выводов и, при необходимости, сепараторов.
3.3. батарея моноблочная (monobloc battery): Батарея, состоящая из нескольких отдельных, но электрически соединенных аккумуляторов, каждый из которых состоит из блока электродов, электролита, выводов и, при необходимости, сепараторов.
3.4. напряжение номинальное (nominal voltage): Установленное приблизительное значение напряжения, характеризующее аккумулятор или батарею, или электрохимическую систему.
3.5. напряжение конечное (final voltage): Установленное напряжение, при котором разряд батареи прекращается.
3.6. ток разряда (discharge current ): Ток разряда батареи в течение 20 ч при определенных условиях до конечного напряжения 1,75 В.
Примечание. Единица измерения - ампер, А.
3.7. ток разряда (discharge current ): Ток разряда батареи в течение 1 ч при определенных условиях до конечного напряжения 1,60 В.
Примечание. Единица измерения - ампер, А.
3.8. номинальная емкость (rated capacity ): Количество электричества, установленное изготовителем, которое может быть получено при разряде батареи током при определенных условиях до конечного напряжения 1,75 В.
Примечание. Единица измерения - ампер-час, А·ч.
3.9. номинальная емкость (rated capacity ): Количество электричества, установленное изготовителем, которое может быть получено при разряде батареи током при определенных условиях до конечного напряжения 1,60 В.
Примечание. Единица измерения - ампер-час, А·ч.
3.10. фактическая емкость (actual capacity ): Количество электричества, которое фактически может быть получено при определенном разряде батареи до достижения определенного напряжения.
Примечание. Единица измерения - ампер-час, А·ч.
3.11. глубина разряда; DOD (depth of discharge; DOD): Показатель, который определяет состояние разряда батареи. Обычно показывает отношение разрядной емкости к номинальной емкости в процентах.
3.12. характеристика стартерного разряда (high rate discharge characteristic): Разрядная характеристика батареи при разряде относительно высоким током к ее емкости.
3.13. эффективность рекомбинации газа (gas recombination efficiency): Отношение объема, выделившегося из аккумулятора газа к количеству газа, выделяющегося внутри аккумулятора при флотирующем токе.
Примечание. Количество газа составляет 0,63 л/А·ч аккумулятора при нормальных температуре и давлении.
3.14. регулирующий клапан (regulated valve): Клапан, который при определенном внутреннем давлении выпускает газ из батареи и защищает от попадания внешнего воздуха внутрь батареи.
3.15. сохранность заряда (charge retention): Способность аккумулятора или батареи сохранять емкость при разомкнутой цепи в установленных условиях.
3.16. глубокий разряд (deep discharge): Разряд, равный наибольшей части емкости батареи.
3.17. циклическое применение (cyclic application): Работа батареи, характеризующаяся постоянным чередованием разрядного и зарядного процессов.
3.18. флотирующее исполнение (float application): Работа батареи, выводы которой постоянно соединены параллельно с источником постоянного напряжения, достаточного для поддержания батареи в состоянии почти полной заряженности.
Примечание. При отключении энергии или росте нагрузки батарея принимает на себя поддержание нагрузки.
4. Общие требования
4.1. Конструкция
4.1.1. Батареи такого класса состоят из одного или нескольких аккумуляторов. Многоаккумуляторные батареи могут поставляться либо как моноблочные батареи (см. МЭК 60050-482), либо в виде отдельных аккумуляторов, механически или электрически соединенных.
Число аккумуляторов, последовательно соединенных в батарею, обозначают буквой n.
