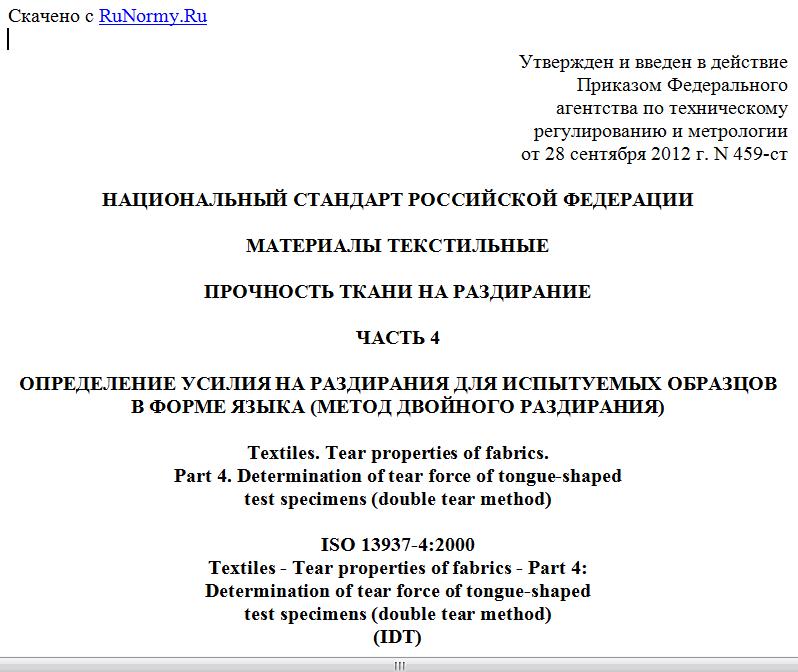

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ТЕКСТИЛЬНЫЕ
ПРОЧНОСТЬ ТКАНИ НА РАЗДИРАНИЕ
ЧАСТЬ 4
ОПРЕДЕЛЕНИЕ УСИЛИЯ НА РАЗДИРАНИЯ ДЛЯ ИСПЫТУЕМЫХ ОБРАЗЦОВ
В ФОРМЕ ЯЗЫКА (МЕТОД ДВОЙНОГО РАЗДИРАНИЯ)
Textiles. Tear properties of fabrics.
Part 4. Determination of tear force of tongue-shaped
test specimens (double tear method)
ISO 13937-4:2000
Textiles - Tear properties of fabrics - Part 4:
Determination of tear force of tongue-shaped
test specimens (double tear method)
(IDT)
ГОСТ Р ИСО 13937-4-2012
ОКС 59.080.30
Дата введения
1 января 2016 года
Предисловие
1. Подготовлен Техническим комитетом ТК 412 "Текстиль", Открытым акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (ОАО "ВНИИС") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2012 г. N 459-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 13937-4:2000 "Материалы текстильные. Прочность ткани на раздирание. Часть 4. Определение усилия раздирания для испытуемых образцов в форме языка (метод двойного раздирания)" [ISO 13937-4:2000 "Textiles - Tear properties of fabrics - Part 4: Determination of tear force of tongue-shaped test specimens (double tear method)"].
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает требования к методу определения прочности ткани на раздирание с помощью метода двойного раздирания, известного как метод испытания образцов в форме языка. Измеряемое усилие раздирания является усилием, необходимым для продолжения заранее подготовленного раздирания.
Настоящее испытание в основном предназначено для тканей. Оно может применяться к материалам, произведенным по другим технологиям, например, некоторым нетканым полотнам (с теми же упомянутыми ниже ограничениями, что и для тканых материалов).
Данное испытание не применяют для трикотажных полотен и эластичных тканей.
Для проведения испытаний разрешается использование только разрывных машин с постоянной скоростью растяжения (CRE).
Примечание. В случае других испытаний с применением разрывных машин в ИСО 13937-2 описан метод испытаний образцов в форме брюк, а в ИСО 13937-3 - испытуемых образцов в форме крыльев. В ИСО 13937-1 описан метод с применением баллистического маятника (метод Эльмендорфа).
В случае трапециевидного метода испытаний применяют ИСО 9073-4 для нетканых материалов или ИСО 4674 - для тканей с покрытием.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
ИСО 139:2005 Изделия текстильные. Стандартные атмосферные условия для проведения кондиционирования и испытаний (ISO 139:2005, Textiles - Standard atmospheres for conditioning and testing)
ИСО 7500-1:2004 Материалы металлические. Проверка одноосных испытательных машин для испытаний при статических нагрузках. Часть 1. Разрывные машины (ISO 7500-1:2004, Metallic materials - Verification of static uniaxial testing machines - Part 1: Tensile testing machines)
ИСО 10012-1:2003 Требования, гарантирующие качество измерительного оборудования. Часть 1. Система подтверждения метрологической пригодности (ISO 10012-1:2003, Quality assurance requirements for measuring equipment - Part 1: Metrological confirmation system for measuring equipment).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Испытательная машина с постоянной скоростью растяжения (CRE): разрывная машина, в которой один зажим является стационарным, а другой в ходе испытания перемещается с постоянной скоростью и в которых испытательная система в целом практически не отклоняется.
3.2. Длина измерительного устройства: расстояние между двумя точками фактического зажима испытательного устройства.
Примечание. Точки (или линии) фактического зажима в зажимных приспособлениях можно проверить, зажав испытуемый образец с заданным предварительным натяжением вместе с копировальной бумагой, для того чтобы нанести шаблон для зажима на испытуемый образец и/или поверхности зажимных приспособлений.
3.3. Усилие раздирания: усилие, необходимое для продолжения разрыва, созданного при заданных условиях.
Примечание. Усилие раздирания характеризуется как усилие "поперек основы" или "поперек утка" в соответствии с тем, осуществляется ли раздирание поперек основы (разрываются нити основы) или поперек утка (разрываются нити утка).
3.4. Пик: точка на кривой усилия/растяжения, в которой градиент регистрируемых значений усилия меняет знак с положительного на отрицательный.
Примечание. Во время регистрации разрыва пик, используемый в вычислениях, определяют на основании повышения и снижения усилия на 10% от последнего значения повышающегося или снижающегося усилия соответственно.
3.5. Длина разрыва: измеренное расстояние, проходимое с помощью усилия раздирания от начала разрыва до конечной точки.
3.6. Испытуемый образец в форме языка: полоска ткани, в которой параллельные стороны определенной длины, расположенные на определенном расстоянии, обрезаны так, что имеют форму языка для зажима (см. рисунки 1, 2, 3).
4. Принцип проведения испытаний
В прямоугольном испытуемом образце выполняют две параллельных прорези, соединенных прорезью, расположенной к ним под прямыми углами, так, чтобы образовался язык. Язык помещают в один зажим регистрирующей разрывной машины, а остальную часть испытуемого образца симметрично зажимают в другом зажиме и убеждаются в том, что оба разреза образуют строго параллельные линии (см. рисунок 3). Прилагают тяговое усилие в направлении разрезов для имитации двух параллельных раздираний. Регистрируют усилие, необходимое для продолжения обоих разрывов на заданное расстояние. Усилие раздирания вычисляют на основании пиков автоматических показаний или в онлайновом режиме с помощью электронных средств.
5. Отбор образцов для испытаний
Отбирают образцы либо в соответствии с процедурой, описанной в технических условиях на материал, либо с соглашением, достигнутым заинтересованными сторонами.
В случае отсутствия предусмотренных технических условий на материал в Приложении A приведен пример рекомендуемой процедуры отбора образцов.
Пример шаблона для вырезания испытуемых образцов из лабораторной пробы приведен в Приложении B. Избегают участков со складчатой или загнутой поверхностью, кромками и участками, не отражающими характеристики данной ткани.
6. Аппаратура
6.1. Общие требования
Система подтверждения метрологической пригодности разрывной машины должна соответствовать требованиям ИСО 10012-1.
6.2. Машина с постоянной скоростью растяжения со следующими характеристиками:
a) способная функционировать с постоянной скоростью растяжения (100 +/- 10) мм/мин;
b) в которой длина измерительного устройства может быть установлена равной (100 +/- 1) мм;
c) имеющая средства регистрации усилия, приложенного во время испытания на раздирание к испытуемому образцу;
d) в условиях эксплуатации устройство должно иметь класс точности 1 в соответствии с требованиями ИСО 7500-1. Ошибка показанного или зарегистрированного устройством максимального усилия в любой точке диапазона, для которого используется устройство, не должна превышать +/- 1 мм;
e) если показания усилия и растяжения получены с помощью табло и программных приложений для сбора данных, частота сбора данных должна составлять не менее восьми считываний в секунду.
Если требуется применять разрывные машины класса 2, это должно быть отражено в протоколе испытаний.
6.3. Зажимное устройство, включающее два зажима, центральные точки которых находятся на линии растяжения, передние края расположены под прямыми углами к линии растяжения, а зажимные поверхности - в одной и той же плоскости.
Зажимы должны быть в состоянии удерживать испытуемый образец, не допуская выскальзывания, и выполнены так, чтобы не разрезать или другим образом не ослаблять испытуемый образец.
Предпочтительно ширина зажимов должна составлять 200 мм, но не менее ширины испытуемого образца.
6.4. Оборудование для вырезания испытуемых образцов, предпочтительно ручной пробойник или шаблон для придания испытуемым образцам размеров, показанных на рисунке 1.
Рисунок 1. Пример испытуемого образца в форме языка
7. Атмосферные условия для кондиционирования и испытаний
