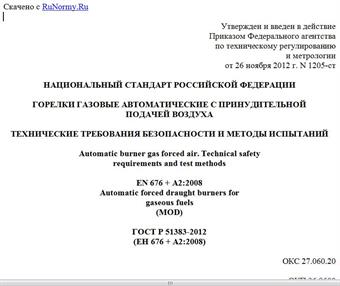

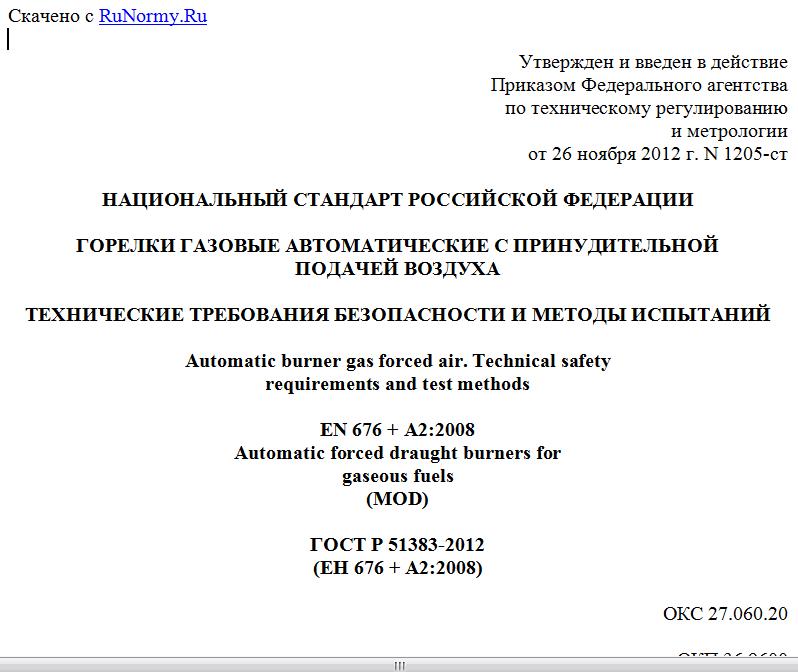

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 26 ноября 2012 г. N 1205-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОРЕЛКИ ГАЗОВЫЕ АВТОМАТИЧЕСКИЕ С ПРИНУДИТЕЛЬНОЙ
ПОДАЧЕЙ ВОЗДУХА
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Automatic burner gas forced air. Technical safety
requirements and test methods
EN 676 + A2:2008
Automatic forced draught burners for
gaseous fuels
(MOD)
ГОСТ Р 51383-2012
(ЕН 676 + А2:2008)
ОКС 27.060.20
ОКП 36 9600
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ("ВНИИНМАШ") и Обществом с ограниченной ответственностью "СИЦ ЭТИГАЗ" (ООО "СИЦ ЭТИГАЗ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2012 г. N 1205-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 676 + А2:2008 "Горелки автоматические с воздуходувкой для газообразного топлива" (EN 676 + A2:2008 "Automatic forced draught burners for gaseous fuels") путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
Наименование настоящего стандарта приведено в соответствии с правилами, установленными в ГОСТ Р 1.5-2004 (пункт 3.5) и ГОСТ 1.5-2001 (подраздел 3.6).
Взаимосвязь между настоящим стандартом и лежащими в его основе требованиями Технического регламента "О безопасности аппаратов, работающих на газообразном топливе", утвержденном Постановлением Правительства Российской Федерации от 11 февраля 2010 г. N 65, приведена в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 51383-99.
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
1. Область применения
Настоящий стандарт устанавливает терминологию, общие требования к конструкции и функционированию автоматических газовых горелок с принудительной подачей воздуха, их оснащению устройствами управления и безопасности, транспортированию и хранению, а также типовые методики испытаний.
Настоящий стандарт распространяется на вновь разрабатываемые горелки тепловой мощностью 5,0 МВт включительно с вентилятором для подачи воздуха на горение (далее - горелки), которые предназначены для использования в теплогенераторах разных типов и оснащены в соответствии с разделом 4, в том числе на:
- горелки с полным предварительным смешением и горелки со смесительными соплами;
- горелки специального назначения;
- однотопливные и двухтопливные горелки, работающие только на газе;
- газовую часть двухтопливных горелок, предназначенных для работы на газообразном и жидком топливе.
Настоящий стандарт не распространяется на горелки с подачей воздуха за счет создаваемого вытяжным вентилятором разрежения, предназначенные для технологических процессов, хотя некоторые требования стандарта могут быть применимы и к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51345-99 Безопасность машин. Блокировочные устройства, связанные с защитными устройствами. Принципы конструирования и выбора
ГОСТ Р 51842-2001 Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р 51982-2002 Регуляторы давления для газовых аппаратов с давлением на входе до 20 кПа. Общие технические требования и методы испытаний
ГОСТ Р 52219-2004 (ЕН 298:1993) Системы управления автоматические для газовых горелок и аппаратов. Общие технические требования и методы испытаний
ГОСТ Р ИСО 12100-1-2007 Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методология
ГОСТ Р ИСО 13849-1-2003 Безопасность оборудования. Элементы систем управления, связанные с безопасностью. Часть 1. Общие принципы конструирования
ГОСТ Р МЭК 60730-1-2002 Автоматические электрические управляющие устройства бытового и аналогичного назначения. Общие требования и методы испытаний
ГОСТ 7.67-2003 (ИСО 3166-1:1997) Система стандартов по информации, библиотечному и издательскому делу. Коды названий стран
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозийная защита изделий. Общие требования
ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия
ГОСТ 6211-81 Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 8731-74 Трубы стальные бесшовные горячедеформированные. Технические требования
ГОСТ 8732-78 Трубы стальные бесшовные горячедеформированные. Сортамент
ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 12817-80 Фланцы литые из серого чугуна на Ру от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры
ГОСТ 12820-80 Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р ИСО 12100-1, а также следующие термины с соответствующими определениями:
3.1. Общие определения
3.1.1. горелка с принудительной подачей воздуха: Горелка, в которую воздух для горения подается дутьевым устройством (в частности с помощью вентилятора).
3.1.2. автоматическая горелка с принудительной подачей воздуха: Горелка с принудительной подачей воздуха, которая оснащена автоматическими устройствами зажигания, контроля пламени и управления горелкой.
3.1.3. двухтопливная горелка: Горелка, в которой как газообразное, так и жидкое топливо можно сжигать одновременно или раздельно.
3.1.4. горелка с полным предварительным смешением: Горелка, в которой количество воздуха, не менее теоретически необходимого для полного сгорания газа, смешивается с газом перед отверстиями для выхода смеси.
3.1.5. горелка со смесительными соплами: Горелка, в которой часть или все необходимое количество воздуха, требуемое для горения газа, смешивается с газом у воздушных или газовых отверстий или за ними.
3.1.6. расход газа при пуске: Расход газа, зажженного устройством зажигания при пуске горелки.
3.2. Горючие газы
3.2.1. стандартные условия: Условия, при которых газ имеет температуру 15 °C и давление 101,325 кПа.
3.2.2. теплота сгорания: Количество теплоты, полученное за счет сгорания (при постоянном давлении 101,325 кПа) единицы объема или массы газа; составляющие горючей смеси находятся при стандартных условиях, а продукты сгорания приводят к ним.
Примечание. Следует различать:
- Hs - высшую теплоту сгорания, при которой вода, полученная при горении, находится в конденсированном состоянии, и
- Hi - низшую теплоту сгорания при которой вода, полученная при сгорании, находится в парообразном состоянии.
Единицы:
- мегаджоули на кубический метр (МДж/м3) сухого газа при стандартных условиях или
- мегаджоули на килограмм (МДж/кг) сухого газа.
3.2.3. относительная плотность; d: Отношение масс равных объемов сухого газа и сухого воздуха при одинаковых условиях температуры и давления.
3.2.4. число Воббе: Отношение теплоты сгорания газа к квадратному корню из его относительной плотности при стандартных условиях.
Примечание. В зависимости от использования высшей или низшей теплоты сгорания различают соответственно высшее Ws и низшее Wi число Воббе.
Единицы:
- мегаджоули на кубический метр (МДж/м3) сухого газа при стандартных условиях или
- мегаджоули на килограмм (МДж/кг) сухого газа.
3.2.5. давление газа: Статическое давление движущегося газа относительно атмосферного давления, измеренное под прямым углом к направлению газового потока, выраженное в паскалях (Па), килопаскалях (кПа) или мегапаскалях (МПа).
3.2.6. Эталонные и предельные газы
3.2.6.1. эталонный газ: Испытательный газ, на котором работают горелки при номинальных условиях, когда его подают при соответствующем номинальном давлении.
