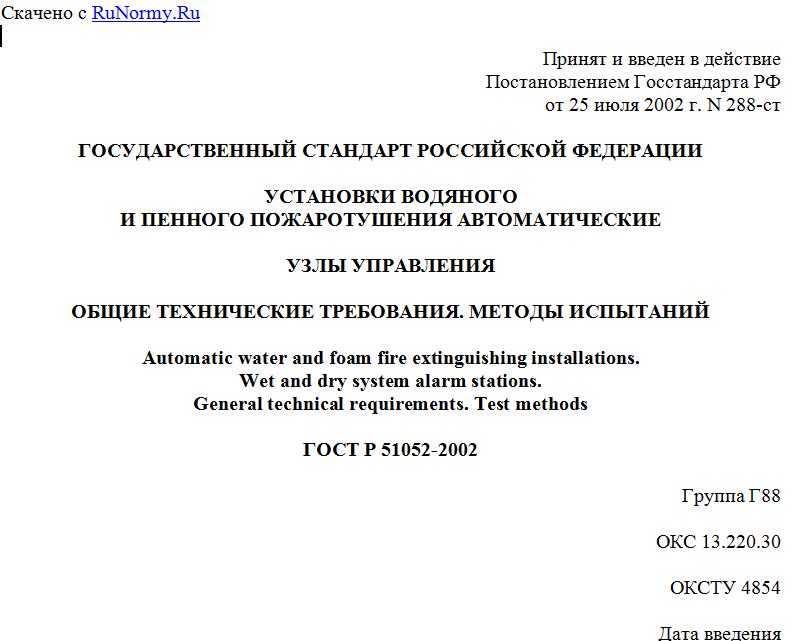

Принят и введен в действие
Постановлением Госстандарта РФ
от 25 июля 2002 г. N 288-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ВОДЯНОГО
И ПЕННОГО ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ
УЗЛЫ УПРАВЛЕНИЯ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Automatic water and foam fire extinguishing installations.
Wet and dry system alarm stations.
General technical requirements. Test methods
ГОСТ Р 51052-2002
Группа Г88
ОКС 13.220.30
ОКСТУ 4854
Дата введения
1 июля 2003 года
Предисловие
1. Разработан и внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
2. Принят и введен в действие Постановлением Госстандарта России от 25 июля 2002 г. N 288-ст.
3. Взамен ГОСТ Р 51052-97.
1. Область применения
Настоящий стандарт распространяется на вновь разрабатываемые и выпускаемые узлы управления (далее - УУ) автоматических водяных и пенных спринклерных и дренчерных установок пожаротушения и их комплектующее оборудование.
Настоящий стандарт устанавливает общие технические требования и методы испытаний УУ и их комплектующего оборудования.
Требования 6.2.1.1; 6.2.1.3; 6.2.1.6; 6.2.1.11; 6.2.1.13; 6.2.1.15; 6.2.1.17 - 6.2.1.20; 6.2.2.1; 6.2.3.4 - 6.2.3.7; 6.2.3.9; 6.2.3.14; 6.2.3.15; 6.2.3.16; 6.2.3.19; 6.3; 7.1.2.1; 7.1.3; 7.2.1.4; 7.2.2; 7.3.1.1; 7.3.1.3; 7.3.2; 7.4.1.1; 7.4.2; 7.5.1.1; 7.5.2; 7.6.1.2; 7.6.2; 7.7.1.2; 7.7.2; 7.8.2; 7.9.1.3; 7.9.2; 7.10.1.1; 7.10.1.4; 7.10.2; 7.11.2; 7.12.2; 7.13.2; 8.1; 8.2 являются обязательными, остальные - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.047-86 Система стандартов безопасности труда. Пожарная техника. Термины и определения
ГОСТ 12.2.063-81 Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности
ГОСТ 12.3.046-91 Система стандартов безопасности труда. Установки пожаротушения автоматические. Общие технические требования
ГОСТ 12.4.009-83 Система стандартов безопасности труда. Пожарная техника для защиты объектов. Основные виды. Размещение и обслуживание
ГОСТ 27.301-95 Надежность в технике. Расчет надежности. Основные положения
ГОСТ 27.410-87 Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 6527-68 Концы муфтовые с трубной цилиндрической резьбой. Размеры
ГОСТ 9697-87 Клапаны запорные. Основные параметры
ГОСТ 12521-89 Затворы дисковые. Основные параметры
ГОСТ 12815-80 Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 21752-76 Система "человек-машина". Маховики управления и штурвалы. Общие эргономические требования
ГОСТ 21753-76 Система "человек-машина". Рычаги управления. Общие эргономические требования
ГОСТ 24193-80 Хомуты накидные. Конструкция
ГОСТ 24705-81 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 24856-81 (ИСО 6552-80) Арматура трубопроводная промышленная. Термины и определения
ГОСТ 26070-83 Фильтры и сепараторы для жидкостей. Термины и определения
ГОСТ Р 12.4.026-2001 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний
ГОСТ Р 50680-94 Установки водяного пожаротушения автоматические. Общие технические требования. Методы испытаний
ГОСТ Р 50800-95 Установки пенного пожаротушения автоматические. Общие технические требования. Методы испытаний
3. Определения и сокращения
3.1. В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1.1. Узел управления: совокупность устройств (трубопроводной арматуры, запорных и сигнальных устройств, ускорителей их срабатывания, устройств, снижающих вероятность ложных срабатываний, измерительных приборов и прочих устройств), которые расположены между подводящим и питающим трубопроводами спринклерных и дренчерных установок водяного и пенного пожаротушения, предназначенных для контроля состояния и проверки работоспособности указанных установок в процессе эксплуатации, а также для пуска огнетушащего вещества, выдачи сигнала для формирования командного импульса на управление элементами пожарной автоматики (насосами, системой оповещения, отключением вентиляторов и технологического оборудования и др.).
3.1.2. Установка пожаротушения: совокупность стационарных технических средств для тушения пожара за счет выпуска огнетушащего вещества.
3.1.3. Спринклерная установка пожаротушения: автоматическая установка пожаротушения, оборудованная спринклерными оросителями.
3.1.4. Спринклерная водозаполненная установка пожаротушения: спринклерная установка пожаротушения, все трубопроводы которой заполнены водой (водным раствором).
3.1.5. Спринклерная воздушная установка пожаротушения: спринклерная установка пожаротушения, подводящий трубопровод которой заполнен водой (водным раствором), остальные - воздухом под давлением.
3.1.6. Дренчерная установка пожаротушения: установка пожаротушения, оборудованная дренчерными оросителями.
3.1.7. Подводящий трубопровод: трубопровод, соединяющий источник огнетушащего вещества с узлами управления.
3.1.8. Питающий трубопровод: трубопровод, соединяющий узел управления с распределительными трубопроводами.
3.1.9. Пожарное запорное устройство: устройство, предназначенное для подачи, регулирования и перекрытия потока огнетушащего вещества.
3.1.10. Сигнальный клапан: нормально закрытое запорное устройство, предназначенное для пуска огнетушащего вещества при срабатывании оросителя или пожарного извещателя и выдачи командного импульса.
3.1.11. Дренажный клапан: нормально открытое запорное устройство, автоматически перекрывающее дренажную линию при срабатывании сигнального клапана.
3.1.12. Сигнализатор давления: сигнальное устройство, предназначенное для приема командного гидравлического импульса, выдаваемого узлом управления, и преобразования его в логический командный импульс.
3.1.13. Сигнализатор потока жидкости: сигнальное устройство, предназначенное для преобразования определенного расхода жидкости в трубопроводе в логический командный импульс.
3.1.14. Акселератор: устройство, обеспечивающее при срабатывании спринклерного оросителя срабатывание спринклерного воздушного сигнального клапана при незначительном изменении давления воздуха в питающем трубопроводе.
3.1.15. Эксгаустер: устройство, обеспечивающее при срабатывании спринклерного оросителя активный сброс давления воздуха из питающего трубопровода.
3.1.16. Гидроускоритель: устройство, обеспечивающее уменьшение времени срабатывания дренчерного сигнального клапана с гидроприводом.
3.1.17. Камера задержки: устройство, установленное на линии сигнализатора давления и предназначенное для сведения к минимуму вероятности подачи сигнализатором давления ложных сигналов тревоги, вызываемых приоткрыванием сигнального клапана вследствие резких колебаний давления источника водоснабжения.
3.1.18. Компенсатор: устройство с фиксированным отверстием, предназначенное для сведения к минимуму вероятности ложных срабатываний сигнального клапана, вызываемых утечками в питающем и/или распределительном трубопроводах.
3.1.19. Оповещатель пожарный звуковой гидравлический: оповещатель, выдающий звуковой неречевой сигнал под действием водяного потока на его гидродвигатель.
3.1.20. Искусственный загрязнитель воды: твердое вещество известного гранулометрического состава, предназначенное для искусственного загрязнения воды.
3.1.21. Дежурный режим: состояние готовности узла управления к срабатыванию.
3.1.22. Рабочий режим: выполнение узлом управления своего функционального назначения при срабатывании.
Остальные термины по ГОСТ 12.2.047, ГОСТ 24856, ГОСТ 26070, ГОСТ Р 50680.
3.2. В настоящем стандарте применяют следующие сокращения:
ТД - техническая документация;
ПЗУ - пожарное запорное устройство;
КС - спринклерный сигнальный клапан;
КД - дренчерный сигнальный клапан;
ДК - дренажный клапан;
КО - обратный клапан;
ЗЗ - задвижка, затвор (Зд - задвижка, Зт - затвор);
К - кран;
А - акселератор;
Э - эксгаустер;
Гу - гидроускоритель;
СД - сигнализатор давления;
СПЖ - сигнализатор потока жидкости;
Ф - фильтр;
Ком - компенсатор;
КЗ - камера задержки;
ПСИ - приемосдаточные испытания;
ПИ - периодические испытания;
СИ - сертификационные испытания.
4. Классификация и обозначение узлов управления
4.1. УУ подразделяют:
4.1.1. По виду на:
- спринклерные (С);
Для просмотра документа целиком скачайте его >>>
