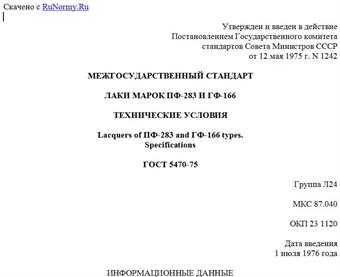

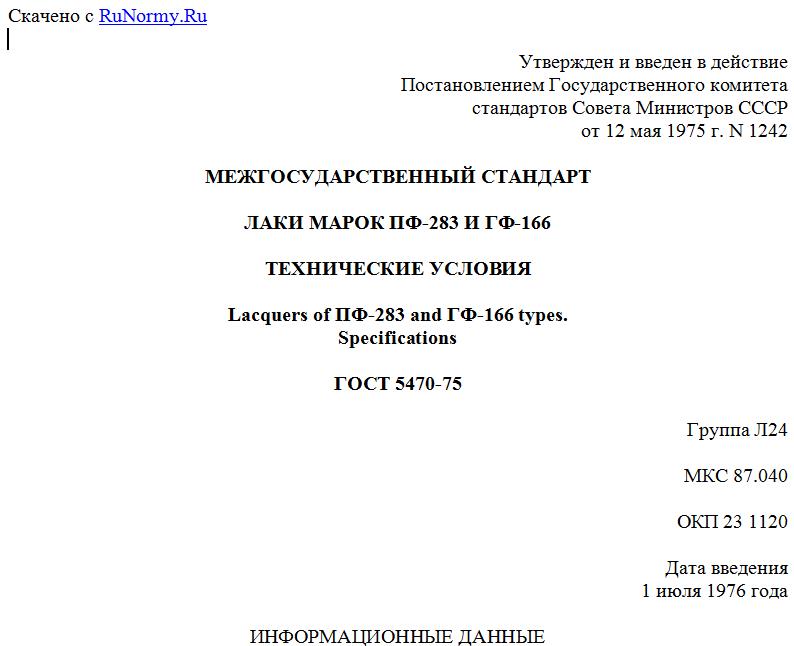

Утвержден и введен в действие
Постановлением Государственного комитета
стандартов Совета Министров СССР
от 12 мая 1975 г. N 1242
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛАКИ МАРОК ПФ-283 И ГФ-166
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Lacquers of ПФ-283 and ГФ-166 types.
Specifications
ГОСТ 5470-75
Группа Л24
МКС 87.040
ОКП 23 1120
Дата введения
1 июля 1976 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством химической промышленности СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 12.05.75 N 1242.
Изменение N 5 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 20 от 01.11.2001).
За принятие изменения проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. Взамен ГОСТ 5470-50.
4. Ссылочные нормативно-технические документы
Обозначение НТЛ, на который дана ссылка Номер пункта
ГОСТ 9.403-80 1.3
ГОСТ 12.1.004-91 6.4
ГОСТ 12.1.005-88 6.1, 6.6
ГОСТ 12.1.044-89 6.1
ГОСТ 12.3.005-75 6.4
ГОСТ 12.4.004-74 6.5
ГОСТ 12.4.009-83 6.6
ГОСТ 12.4.011-89 6.5
ГОСТ 12.4.021-75 6.6
ГОСТ 12.4.028-76 6.5
ГОСТ 12.4.068-79 6.5
ГОСТ 12.4.103-83 6.5
ГОСТ 17.2.3.02-78 6.7
ГОСТ 896-69 1.3
ГОСТ 1571-82 1.2
ГОСТ 1928-79 1.2
ГОСТ 2768-84 3.3б.2.1
ГОСТ 3134-78 1.2
ГОСТ 3722-81 3.3б.2.1
ГОСТ 5233-89 1.3, 3.3б.1
ГОСТ 6613-86 3.2
ГОСТ 6709-72 3.4
ГОСТ 6806-73 1.3
ГОСТ 8420-74 1.3
ГОСТ 8832-76 3.2, 3.3б.1, 3.3б.2.4
ГОСТ 8981-78 3.3б.2.1
ГОСТ 9410-78 1.2
ГОСТ 9949-76 1.2
ГОСТ 9980.1-86 2.1
ГОСТ 9980.2-86 3.1
ГОСТ 9980.3-86 4.1
ГОСТ 9980.4-2002 4.2
ГОСТ 9980.5-86 4.3
ГОСТ 10214-78 1.2
ГОСТ 13345-85 3.2
ГОСТ 17269-71 6.5
ГОСТ 17537-72 1.3
ГОСТ 19007-73 1.3
ГОСТ 19266-79 1.3
ГОСТ 19433-88 4.2
5. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Издание (март 2003 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в марте 1976 г., феврале 1981 г., апреле 1983 г., сентябре 1988 г., мае 2002 г. (ИУС 4-76, 5-81, 8-83, 12-88, 8-2002).
Настоящий стандарт распространяется на лаки марок ПФ-283 и ГФ-166, представляющие собой растворы алкидных смол, модифицированных растительными маслами, жирными кислотами растительных масел и продуктов их переработки, дистиллированными жирными кислотами таллового масла и дистиллированным талловым маслом в органических растворителях с добавлением сиккатива.
Лаки предназначаются для покрытий по масляным краскам, деревянным и металлическим поверхностям, эксплуатируемым в атмосферных условиях (лак марки ГФ-166) и внутри помещения.
Лаки наносят на поверхность кистью или краскораспылителем.
Обязательные требования, направленные на обеспечение безопасности лаков ПФ-283 и ГФ-166 для жизни, здоровья и имущества граждан, охрану окружающей среды, изложены в п. 1.3 (табл. 1, показатели 5, 9), пп. 4.1, 4.2.
(Измененная редакция, Изм. N 4, 5).
1. МАРКИ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Лаки должны выпускаться в соответствии с требованиями настоящего стандарта по рецептуре и технологическому регламенту, утвержденным в установленном порядке.
1.2. Перед применением и испытанием лак разбавляют до рабочей вязкости ксилолом (ГОСТ 9410, ГОСТ 9949), сольвентом (ГОСТ 1928, ГОСТ 10214), скипидаром (ГОСТ 1571) или смесью одного из этих растворителей с уайт-спиритом (нефрасом-С4-155/200) (ГОСТ 3134) в соотношении 1:1.
1.1, 1.2. (Измененная редакция, Изм. N 4).
1.3. Лаки марок ПФ-283 и ГФ-166 должны соответствовать требованиям и нормам, указанным в табл. 1.
Таблица 1
Наименование показателя Норма для марки Метод испытания
ПФ-283 ГФ-166 ОКП 23 1121
Высший сорт ОКП 23 1122 Первый сорт ОКП 23 1122
1. Цвет лака по йодометрической шкале, мг , не темнее 130 300 400 По ГОСТ 19266
2. Внешний вид покрытия После высыхания лак должен образовывать однородную, прозрачную, без посторонних включений поверхность По п. 3.3
3. Блеск покрытия по фотоэлектрическому блескомеру, %, не менее 80 60 60 По ГОСТ 896
4. Условная вязкость лака по вискозиметру типа ВЗ-246 с диаметром сопла 4 мм при температуре (20,0 +/- 0,5) °С, с 40 - 60 40 - 60 40 - 60 По ГОСТ 8420
5. Массовая доля нелетучих веществ, % 50 +/- 2 50 +/- 2 49 +/- 2 По ГОСТ 17537
6. Время высыхания до степени 3, ч, не более: По ГОСТ 19007
при температуре (20 +/- 2) °С 36 36 48
при температуре (60 +/- 2) °С 3 3 4
7. Эластичность пленки при изгибе, мм, не более 1 1 1 По ГОСТ 6806
8. Твердость покрытия по маятниковому прибору, не менее: По ГОСТ 5233
типа ТМЛ (маятник А), относительные единицы 0,15 0,13 0,10
или типа М-3, условные единицы 0,35 0,35 0,20 По п. 3.3б
9. Стойкость покрытия лака к статическому воздействию воды при температуре (20 +/- 2) °С, ч, не менее 8 4 8 По ГОСТ 9.403, разд. 2, и по п. 3.4 настоящего стандарта
(Измененная редакция, Изм. N 4, 5).
2. ПРАВИЛА ПРИЕМКИ
2.1. Правила приемки - по ГОСТ 9980.1.
Для просмотра документа целиком скачайте его >>>
