"ГОСТ 18679-73. Ушки для пломбирования. Конструкция и размеры"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

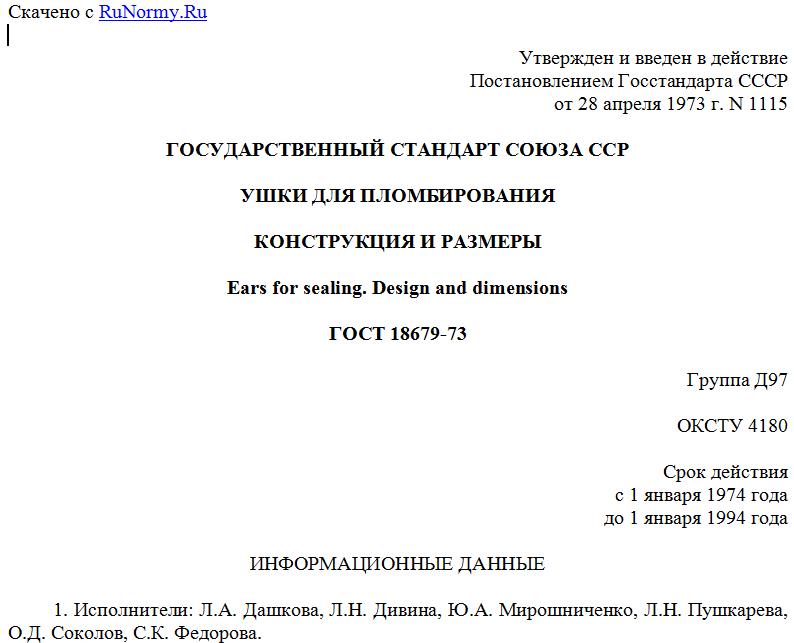

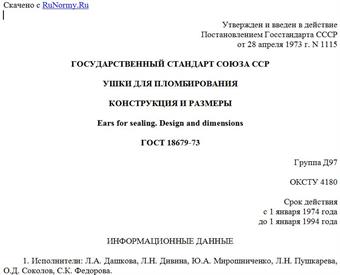

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 28 апреля 1973 г. N 1115

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УШКИ ДЛЯ ПЛОМБИРОВАНИЯ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Ears for sealing. Design and dimensions

ГОСТ 18679-73

Группа Д97

ОКСТУ 4180

Срок действия
с 1 января 1974 года
до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Исполнители: Л.А. Дашкова, Л.Н. Дивина, Ю.А. Мирошниченко, Л.Н. Пушкарева, О.Д. Соколов, С.К. Федорова.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28.04.1973 N 1115.
3. Срок проверки - 1992 г., периодичность проверки - 5 лет.
4. Введен впервые.
5. Ссылочные нормативно-технические документы

-----------------------------------------------T------------------
    Обозначение НТД, на который дана ссылка    ¦   Номер пункта
-----------------------------------------------+------------------
ГОСТ 2284-79                                   ¦6
ГОСТ 16523-97                                  ¦6
ГОСТ 18680-73                                  ¦7

6. Переиздание (сентябрь 1989 г.) с Изменениями N 1, 2, 3, 4, утвержденными в сентябре 1977 г., феврале 1979 г., марте 1981 г., марте 1988 г. (ИУС 10-77, 4-79, 6-81, 6-88).
7. Проверен в 1987 г. Срок действия продлен до 01.01.1994 (Постановление Госстандарта СССР от 14.03.1988 N 527).

1. Настоящий стандарт распространяется на ушки, предназначенные для пломбирования деревянной и металлической тары и других изделий.
2. Стандарт устанавливает ушки трех типов: 1, 2 и 3.
(Измененная редакция, Изм. N 4).
3. Примеры способов пломбирования с применением указанных ушек даны в Приложении.
4. Конструкция и размеры ушек типа 1 должны соответствовать указанным на черт. 1 и в табл. 1, типа 2 - на черт. 2, типа 3 - на черт. 3.
(Измененная редакция, Изм. N 1, 2, 4).

Тип 1



--------------------------------
<*> Размеры для справок.

Черт. 1

Таблица 1

                                                       Размеры, мм
----------T----------T------T-------T-------T--------T-------T-------T----------T----------T---T---------
    B     ¦    H     ¦При-  ¦   h   ¦  h    ¦   h    ¦   A   ¦  A    ¦    D     ¦    d     ¦ s ¦  Масса
          ¦          ¦меня- ¦+/- 0,5¦   1   ¦    2   ¦+/- 0,5¦   1   ¦          ¦          ¦   ¦1000 шт.,
          ¦          ¦емость¦       ¦+/- 0,5¦+/- 0,36¦       ¦+/- 0,5¦          ¦          ¦   ¦  кг ~=
----T-----+----T-----+------+       ¦       ¦        ¦       ¦       +----T-----+----T-----+   ¦
но- ¦пред.¦но- ¦пред.¦испол-¦       ¦       ¦        ¦       ¦       ¦но- ¦пред.¦но- ¦пред.¦   ¦
мин.¦откл.¦мин.¦откл.¦нение ¦       ¦       ¦        ¦       ¦       ¦нин.¦откл.¦нин.¦откл.¦   ¦
    ¦     ¦    ¦     +---T--+       ¦       ¦        ¦       ¦       ¦    ¦     ¦    ¦     ¦   ¦
    ¦     ¦    ¦     ¦ 1 ¦2 ¦       ¦       ¦        ¦       ¦       ¦    ¦     ¦    ¦     ¦   ¦
----+-----+----+-----+---+--+-------+-------+--------+-------+-------+----+-----+----+-----+---+---------
10 ¦-0,36¦ 16 ¦-0,43¦   ¦  ¦  3,5  ¦  12   ¦   9    ¦   5   ¦  8,5  ¦3,8 ¦+0,30¦1,8 ¦+0,25¦1,2¦   1,0
----+-----+----+-----+---+--+-------+-------+--------+-------+-------+----+-----+----+-----+---+---------
18 ¦-0,43¦ 20 ¦-0,52¦   ¦  ¦  5,0  ¦  14   ¦   10   ¦   8   ¦  9,0  ¦6,0 ¦+0,36¦3,2 ¦+0,30¦1,6¦   3,0
----+-----+----+-----+---+--+-------+-------+--------+-------+-------+    ¦     ¦    ¦     +---+---------
30 ¦-0,52¦ 34 ¦-0,62¦   ¦  ¦  9,0  ¦  30   ¦   16   ¦  18   ¦ 21,0  ¦    ¦     ¦    ¦     ¦2,0¦  10,0

Пример условного обозначения ушка типа 1, исполнения 1, B = 18 мм, H = 20 мм, из стали марки 20 с покрытием 02, толщиной 6 мкм:
Ушко 1-1-18 x 20-20-026 ГОСТ 18679-73.
То же, из стали марки Ст3кп:
Ушко 1-1-18 x 20-3кп-026 ГОСТ 18679-73

Тип 2

Исполнение 1




Исполнение 2
(под сварку)



--------------------------------
<*> Размеры для справок.

Черт. 2

Пример условного обозначения ушка типа 2, исполнения 1, из стали марки 20 с покрытием 02, толщиной 15 мкм:
Ушко 2-1-20-0215 ГОСТ 18679-73.
То же, из стали марки Ст3кп:
Ушко 2-1-3кп-0215 ГОСТ 18679-73

Тип 3




--------------------------------
<*> Размеры для справок.

Черт. 3

Пример условного обозначения ушка типа 3, из стали марки 20, с покрытием 02, толщиной 15 мкм:
Ушко 3-20-0215 ГОСТ 18679-73.
То же, из стали марки Ст3кп:
Ушко 3-3кп-0215 ГОСТ 18679-73
(Измененная редакция, Изм. N 1, 2, 3, 4).
5. Масса 1000 шт. ушек типа 2 приблизительно равна 3,0 кг.
Масса 1000 шт. ушек типа 3 приблизительно равна 3,7 кг.
(Измененная редакция, Изм. N 4).
6. Ушки должны изготовляться из материалов, указанных в табл. 2.

Таблица 2

----------------------------------T-------------------------------
             Материал             ¦        Замена материала
----------------------------------+-------------------------------
  Лист 1 - IV-H-20 -              ¦  Лист 1 - IV-H-3кп -
по ГОСТ 16523-97                  ¦по ГОСТ 16523-97
----------------------------------+-------------------------------
  Лента 20 - по ГОСТ 2284-79      ¦               -

(Измененная редакция, Изм. N 1).
7. Остальные технические требования - по ГОСТ 18680-73.
