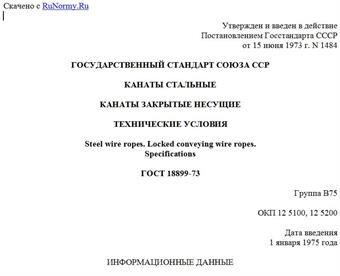

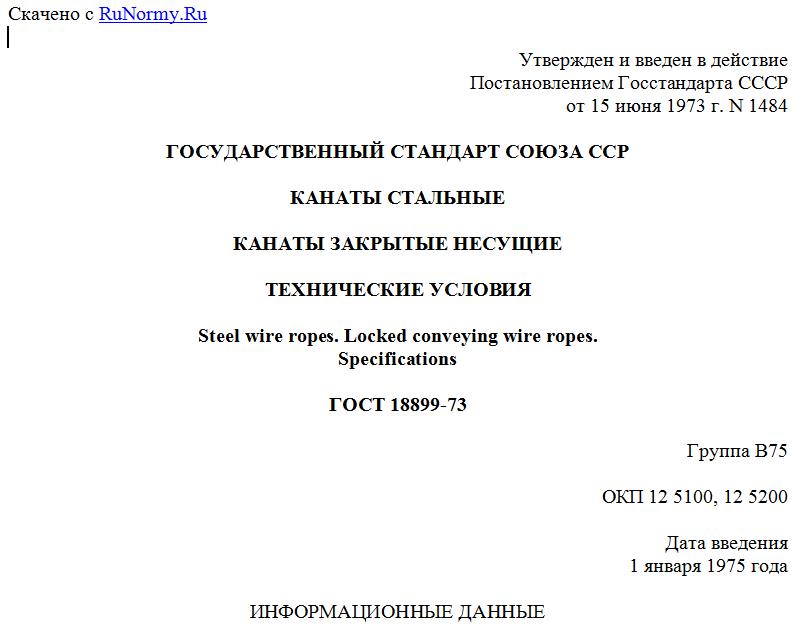

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 15 июня 1973 г. N 1484
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАНАТЫ СТАЛЬНЫЕ
КАНАТЫ ЗАКРЫТЫЕ НЕСУЩИЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Steel wire ropes. Locked conveying wire ropes.
Specifications
ГОСТ 18899-73
Группа В75
ОКП 12 5100, 12 5200
Дата введения
1 января 1975 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: К.И. Туленков, И.А. Лобанков, Н.А. Галкина, В.И. Царюк, Ю.Д. Мамаев, П.И. Хромов, Ф.С. Ревзина.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 15.06.1973 N 1484.
3. Введен впервые.
4. Ссылочные нормативно-технические документы
---------------------------------------T--------------------------
Обозначение НТД, на который дана ссылка¦ Номер пункта
---------------------------------------+--------------------------
ГОСТ 166-89 ¦3.2
ГОСТ 427-75 ¦3.9
ГОСТ 1545-80 ¦3.6
ГОСТ 1579-93 ¦3.7
ГОСТ 3282-74 ¦4.1
ГОСТ 6507-90 ¦3.3
ГОСТ 7372-79 ¦1.2, 1.15, 1.18,3.8
ГОСТ 8828-89 ¦4.1
ГОСТ 10446-80 ¦3.5
ГОСТ 11127-78 ¦4.1
ГОСТ 14192-96 ¦4.5
ГОСТ 15150-69 ¦4.6, 4.7
ГОСТ 15527-70 ¦1.10
ГОСТ 15846-79 ¦4.1
ГОСТ 17308-88 ¦4.1
ГОСТ 20458-89 ¦1.11
ТУ 14-4-1495-88 ¦1.2, 1.15, 1.18
5. Ограничение срока действия снято по протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
6. Переиздание (февраль 1998 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в июле 1977 г., апреле 1982 г., марте 1985 г., октябре 1987 г., октябре 1987 г., декабре 1989 г. (ИУС 7-77, 7-82, 6-85, 1-88, 3-90).
Настоящий стандарт распространяется на стальные закрытые несущие канаты общего назначения.
Обязательные требования к качеству канатов, обеспечивающие безопасность жизни и здоровья населения, изложены в пп. 1.13, 1.15, 1.16, 1.18, 1.20, 3.2, 3.5, 3.6, 3.7, 3.8.
1а. КЛАССИФИКАЦИЯ
1а.1. Канаты подразделяют по признакам, приведенным в пп. 1а.1.1 - 1а.1.4.
(Введен дополнительно, Изм. N 3).
1а.1.1. По способу свивки:
- нераскручивающиеся - Н;
- раскручивающиеся - Р.
(Введен дополнительно, Изм. N 3; измененная редакция, Изм. N 5).
1а.1.2. По направлению свивки:
- правому;
- левому - Л.
Направление свивки каната определяется направлением свивки проволок наружного слоя.
(Введен дополнительно, Изм. N 3).
1а.1.3. По механическим свойствам проволоки:
В - марки В;
I - марки I.
Для подъема и транспортирования людей следует применять канаты только марки В.
1а.1.4. По виду покрытия поверхности проволок:
- без покрытия;
- из оцинкованной проволоки:
для средних агрессивных условий работы - С,
" жестких " " " - Ж,
" особо жестких " " " - ОЖ.
1а.1.3, 1а.1.4. (Введены дополнительно, Изм. N 3; измененная редакция, Изм. N 5).
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. (Исключен, Изм. N 3).
1.2. Канаты должны изготовляться из проволоки без покрытия и оцинкованной круглой по ГОСТ 7372 и ТУ 14-4-1495 и фасонной - по нормативно-технической документации (НТД).
Канаты должны изготовляться по технологическому регламенту, утвержденному в установленном порядке.
1.3. Канаты изготовляют с правым направлением свивки проволок наружного слоя. Направление свивки проволок в двух верхних смежных слоях должно чередоваться.
По требованию потребителя канаты могут изготовляться с левым направлением свивки.
1.2, 1.3. (Измененная редакция, Изм. N 5).
1.4. Длина шага свивки каната не должна превышать 10-кратного диаметра каната. Длина шага свивки сердечника точечного касания должна быть не более 11-кратного диаметра соответствующего свиваемого слоя, длина шага свивки сердечника линейного касания - не более 9-кратного диаметра сердечника.
По требованию потребителя шаг свивки каната может быть увеличен до 15-кратного диаметра.
(Измененная редакция, Изм. N 3, 5).
1.5. Канат должен иметь по всей длине одинаковую кратность шага свивки.
1.6. В канатах не должно быть оборванных, перекрученных и заломанных проволок.
Поверхность каната не должна иметь выступающих или запавших проволок.
1.7. Поверхность проволок каната должна быть без трещин и ржавчины; на проволоке не должно быть срезанных участков, превышающих предельное отклонение по диаметру или профилю проволоки.
(Измененная редакция, Изм. N 3, 5).
1.8. Диаметр центральных проволок в канатах с сердечником точечного касания должен быть толще основных на 0,2 - 0,4 мм.
1.9. При свивке каната проволоки должны иметь равномерное натяжение. Все проволоки в канате должны плотно прилегать к проволокам нижележащих слоев. Зетобразные проволоки в слое должны прилегать друг к другу, образуя соединения замком. Между фасонными проволоками допускается зазор, не нарушающий замка каната.
1.10. Проволоки каната должны соединяться посредством высокотемпературной пайки или контактной стыковой электросварки. В качестве припоя должна применяться латунь марки Л060-1 по ГОСТ 15527.
Места соединений не должны быть хрупкими и утолщенными. Утолщение не должно превышать предельное отклонение по диаметру или профилю проволоки.
Расстояние между местами соединений отдельных проволок в каждом слое должно составлять не менее пяти шагов свивки.
Для канатов марки В количество соединений наружных проволок не должно быть более двух на длине 500 м каната.
(Измененная редакция, Изм. N 1, 3, 5).
1.11. Канаты должны быть смазаны по всем слоям.
В качестве смазок должны применяться Торсиол-55 по ГОСТ 20458, Торсиол-35, БОЗ-1 по НТД. По согласованию изготовителя с потребителем допускается применение смазки других типов.
По требованию потребителя канаты могут изготовляться в несмазанном виде.
(Измененная редакция, Изм. N 2 - 5).
1.12. На концы каната должно быть наложено не менее трех зажимов, предохраняющих их от расслабления, а концы проволок в торце каната должны быть соединены при помощи сварки.
1.13. Канат должен иметь равномерный диаметр по всей длине.
Диаметр каната должен удовлетворять указанному в соответствующих стандартах на сортамент.
Предельное отклонение по диаметру каната от его номинального диаметра не должно быть более:
% - для канатов из проволоки без покрытия;
% - " " " " оцинкованной.
1.14. Длина каната устанавливается в заказе. По требованию потребителя канат изготовляют определенной длины, при этом его масса не должна превышать 30 т.
Предельные отклонения по длине каната не должны быть более:
+4 % - при длине каната до 500 м;
+2 % - " " " св. 500 м.
1.12, 1.13. (Измененная редакция, Изм. N 5).
1.15. Канаты изготовляют из круглой проволоки маркировочных групп 1370 - 1960 Н/мм2 (140 - 200 кгс/мм2) по ГОСТ 7372 и ТУ 14-4-1495, клиновидной проволоки маркировочных групп 1180 - 1770 Н/мм2 (120 - 180 кгс/мм2), зетобразной проволоки маркировочных групп 980 - 1570 Н/мм2 (100 - 160 кгс/мм2) по НТД. Для круглых и фасонных проволок допускается меньшее число перегибов и скручиваний по отношению к требованиям ГОСТ 7372 и ТУ 14-4-1495.
1.16. Разбег временного сопротивления разрыву круглой проволоки каждой группы по диаметру и каждого профиля фасонной проволоки (клиновидной и зетобразной), взятой из каната, не должен превышать для канатов марки В - 16%, марки I - 20% от маркировочной группы проволок.
Значение допускаемого разбега временного сопротивления разрыву округляют до целого числа в сторону увеличения.
