"ГОСТ 23625-2001. Межгосударственный стандарт. Трансформаторы напряжения измерительные лабораторные. Общие технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

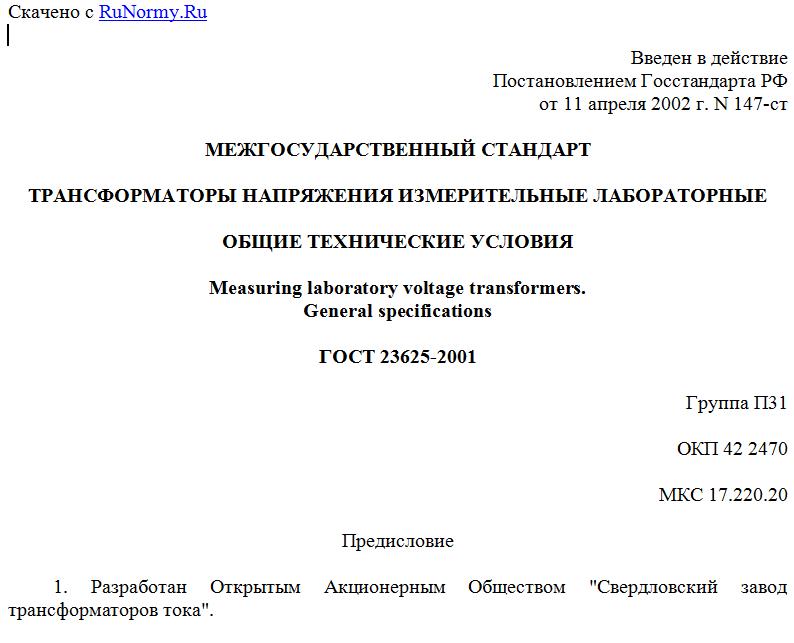

Введен в действие
Постановлением Госстандарта РФ
от 11 апреля 2002 г. N 147-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРАНСФОРМАТОРЫ НАПРЯЖЕНИЯ ИЗМЕРИТЕЛЬНЫЕ ЛАБОРАТОРНЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Measuring laboratory voltage transformers.
General specifications

ГОСТ 23625-2001

Группа П31

ОКП 42 2470

МКС 17.220.20

Предисловие

1. Разработан Открытым Акционерным Обществом "Свердловский завод трансформаторов тока".
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 19 от 24 мая 2001 г.).
За принятие проголосовали:

-----------------------------T-----------------------------------¬
¦  Наименование государства  ¦ Наименование национального органа ¦
¦                            ¦         по стандартизации         ¦
+----------------------------+-----------------------------------+
¦Азербайджанская Республика  ¦Азгосстандарт                      ¦
¦Республика Армения          ¦Армгосстандарт                     ¦
¦Республика Беларусь         ¦Госстандарт Республики Беларусь    ¦
¦Грузия                      ¦Грузстандарт                       ¦
¦Республика Казахстан        ¦Госстандарт Республики Казахстан   ¦
¦Кыргызская Республика       ¦Кыргызстандарт                     ¦
¦Республика Молдова          ¦Молдовастандарт                    ¦
¦Российская Федерация        ¦Госстандарт России                 ¦
¦Республика Таджикистан      ¦Таджикстандарт                     ¦
¦Туркменистан                ¦Главгосслужба "Туркменстандартлары"¦
¦Республика Узбекистан       ¦Узгосстандарт                      ¦
¦Украина                     ¦Госстандарт Украины                ¦
L----------------------------+------------------------------------

3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 11 апреля 2002 г. N 147-ст межгосударственный стандарт ГОСТ 23625-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
4. Взамен ГОСТ 23625-79.

1. Область применения

Настоящий стандарт распространяется на измерительные лабораторные трансформаторы напряжения (далее - трансформаторы), предназначенные для использования при электрических измерениях и поверке средств измерений в цепях переменного тока частотой 50 или 60 Гц номинальным напряжением от 0,22 до  кВ включительно.
В зависимости от назначения трансформаторы следует относить к рабочим средствам измерения или рабочим эталонам.
Обязательные требования к качеству трансформаторов изложены в разделах 5 и 6.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 8.216-88. Государственная система обеспечения единства измерений. Трансформаторы напряжения. Методика поверки
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.3-75. Система стандартов безопасности труда. Электротехнические устройства на напряжение 1000 В. Требования безопасности
ГОСТ 12.3.019-80. Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 12.4.026-76 <*>. Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 12.4.26-2001.

ГОСТ 15.001-88 <*>. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 15.201-2000.

ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 1516.2-97. Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 1983-2001. Трансформаторы напряжения. Общие технические условия
ГОСТ 2933-93 <*>. Аппараты электрические низковольтные. Методы испытаний
--------------------------------
<*> На территории Российской Федерации действует ГОСТ 2933-83.

ГОСТ 3484.1-88. Трансформаторы силовые. Методы электромагнитных испытаний
ГОСТ 3484.2-88. Трансформаторы силовые. Испытания на нагрев
ГОСТ 3484.3-88. Трансформаторы силовые. Методы измерений диэлектрических параметров изоляции
ГОСТ 3484.5-88. Трансформаторы силовые. Испытания баков на герметичность
ГОСТ 6581-75. Материалы электроизоляционные жидкие. Методы электрических испытаний
ГОСТ 8865-93. Системы электрической изоляции. Оценка нагревостойкости и классификация
ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89. Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16962.1-89 (МЭК 68-2-1-74). Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 18425-73. Тара транспортная наполненная. Метод испытания на удар при свободном падении
ГОСТ 18685-73. Трансформаторы тока и напряжения. Термины и определения
ГОСТ 19880-74. Электротехника. Основные понятия. Термины и определения
ГОСТ 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 23216-78. Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 23217-78. Приборы электроизмерительные аналоговые с непосредственным отсчетом. Наносимые условные обозначения.

3. Определения

Термины, применяемые в настоящем стандарте, - по ГОСТ 16504, ГОСТ 18685, ГОСТ 19880, [1], а также применяют следующие термины с соответствующими определениями:
3.1. Наибольшее номинальное напряжение: значение номинального первичного напряжения на ответвлении многодиапазонного трансформатора, превышающее значения номинальных первичных напряжений других ответвлений.
3.2. Испытание для утверждения типа: вид государственного метрологического контроля вновь разработанного трансформатора, проводимого в целях обеспечения единства измерений, утверждения типа трансформатора и занесения его в Государственный реестр средств измерений.
3.3. Испытание на соответствие утвержденному типу: вид государственного метрологического контроля, проводимого периодически в целях определения соответствия выпускаемых из производства трансформаторов утвержденному типу.
3.4. Степень загрязнения 1: загрязнение отсутствует, либо оно является непроводящим. Загрязнение не оказывает никакого влияния на электрические характеристики трансформаторов.
3.5. Степень загрязнения 2: обычно имеется только непроводящее загрязнение, однако временно, вследствие выпадения на поверхность конденсата, загрязнение может стать проводящим.

4. Основные параметры

4.1. Классы точности трансформаторов следует выбирать из ряда: 0,05; 0,1; 0,2.
Для многодиапазонных трансформаторов допускается устанавливать различные классы точности при различных коэффициентах трансформации и различных номинальных мощностях.
Конкретные классы точности следует устанавливать в стандартах, технических условиях, договорах или контрактах (далее - стандартах) на трансформаторы конкретных типов.
4.2. Коэффициент мощности нагрузки должен быть от 0,8 до 1.
При коэффициенте мощности, меньшем единицы, нагрузка должна иметь индуктивный характер.
Значение коэффициента мощности нагрузки следует указывать в стандартах на трансформаторы конкретных типов.
4.3. Номинальную мощность трансформатора следует выбирать из ряда: 5; 10; 15; 25 В x А и устанавливать в стандартах на трансформаторы конкретных типов.
4.4. Номинальные значения первичного напряжения следует выбирать из ряда: 220; 380; 660 В; ; 3; ; 6; ; 10; ; 10,5; ; 13,8; ; 15; ; 15,75; ; 18; ; 20; ; 24; ; 27; ; 35; ; ; ; ; ;  кВ и устанавливать в стандартах на трансформаторы конкретных типов.
4.5. Номинальные значения вторичного напряжения следует выбирать из ряда: 100/3; ; 100; 150/3; ; 150; 200/3; ; 200; 220/3; ; 220 В и устанавливать в стандартах на трансформаторы конкретных типов.
4.6. Схему и группу соединения обмоток следует выбирать по ГОСТ 1983.
4.7. Структуру условного обозначения трансформатора следует устанавливать в стандартах на трансформаторы конкретных типов.

5. Технические требования
