Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 3 мая 1989 г. N 1164

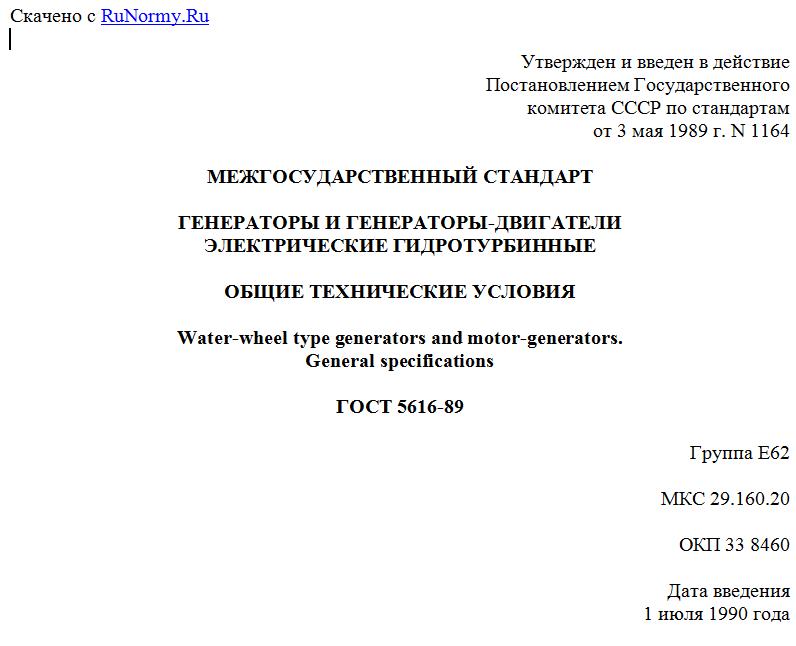

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГЕНЕРАТОРЫ И ГЕНЕРАТОРЫ-ДВИГАТЕЛИ
ЭЛЕКТРИЧЕСКИЕ ГИДРОТУРБИННЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Water-wheel type generators and motor-generators.
General specifications
ГОСТ 5616-89
Группа Е62
МКС 29.160.20
ОКП 33 8460
Дата введения
1 июля 1990 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством электротехнической промышленности СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 03.05.89 N 1164.
Изменение N 1 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 17 от 22.06.2000).
За принятие изменения проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдова-Стандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосинспекция "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. Стандарт полностью соответствует СТ СЭВ 3148-81.
4. Стандарт полностью соответствует стандарту МЭК 34-1-83.
5. Взамен ГОСТ 5616-81, ГОСТ 17525-81.
6. Ссылочные нормативно-технические документы
Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 4.167-85 2.39
ГОСТ 12.1.003-83 3.1
ГОСТ 12.1.004-91 3.1, 3.1.3
ГОСТ 12.2.007.0-75 3.1
ГОСТ 12.2.007.1-75 3.1
ГОСТ 12.3.019-80 3.1.4
ГОСТ 27.002-89 2.39
ГОСТ 183-74 1.8, 2.1, 2.15, 2.43, 5.2, 5.5.1, 5.5.4, 6.1
ГОСТ 8865-93 2.4, 2.5
ГОСТ 10159-79 6.1
ГОСТ 10169-77 6.1
ГОСТ 11828-86 6.1
ГОСТ 15150-69 1.7
ГОСТ 17494-87 2.40
ГОСТ 18620-86 7.1
ГОСТ 21558-88 2.1, 2.3, 6.1
ГОСТ 25941-83 6.1
ГОСТ 26772-85 7.1
7. Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
8. Издание (май 2003 г.) с Изменением N 1, принятым в июле 2002 г. (ИУС 10-2002).
Настоящий стандарт распространяется на трехфазные синхронные явнополюсные генераторы и генераторы-двигатели частотой 50 Гц, предназначенные для соединения непосредственно или через ускоряющую передачу с гидравлическими турбинами (далее - гидрогенераторы), изготовляемые для нужд электроэнергетики.
Стандарт пригоден для целей сертификации.
(Измененная редакция, Изм. N 1).
1. ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Значения номинальных напряжений следует выбирать из ряда: 0,4; 0,63; 3,15; 6,3; 10,5; 13,8; 15,75; 18, 20 кВ.
Допускается по согласованию изготовителя с потребителем применение других напряжений.
1.2. Значения номинального коэффициента мощности рекомендуется установить:
0,8 - для гидрогенераторов и генераторов-двигателей мощностью 125 МВ·А и ниже;
0,85 - для гидрогенераторов мощностью от 125 до 360 МВ·А;
0,9 - для гидрогенераторов мощностью более 360 МВ·А;
0,95 - для капсульных генераторов мощностью 20 МВ·А и менее;
0,98 - для капсульных генераторов мощностью более 20 МВ·А.
Номинальный коэффициент мощности генераторов-двигателей в двигательном режиме следует устанавливать в техническом задании или технических условиях на обратимые машины конкретного типа.
Допускается по согласованию изготовителя с потребителем изготовление гидрогенераторов с номинальными коэффициентами мощности, отличными от вышеуказанных.
1.3. Значение номинальной мощности генераторов, а для генераторов-двигателей также и в двигательном режиме должно быть указано в техническом задании или технических условиях.
Генераторы и генераторы-двигатели должны допускать повышение активной нагрузки вплоть до полной номинальной мощности за счет повышения коэффициента мощности.
При работе генератора и генератора-двигателя в режиме синхронного компенсатора с перевозбуждением реактивную мощность следует определять наибольшим длительно допустимым током ротора.
При работе гидрогенератора и генератора-двигателя в режиме синхронного компенсатора с недовозбуждением наибольшую потребляемую реактивную мощность следует указывать в техническом задании и уточнять по результатам испытаний первого промышленного образца.
Допустимые реактивные мощности гидрогенератора и генератора-двигателя в режимах перевозбуждения и недовозбуждения в зависимости от активной нагрузки и температур охлаждающих сред (диаграммы мощности) должны быть оценены при проектировании, указаны в инструкции по эксплуатации и уточнены по результатам испытаний головного образца-машины.
1.4. Значение номинальной частоты вращения гидрогенератора в оборотах в минуту следует выбирать по согласованию изготовителя с основным потребителем (заказчиком), ближайшее к оптимальной по агрегату. Конкретное значение номинальной частоты вращения выбирать исходя из формулы
,
где 2р - число полюсов.
1.1 - 1.4. (Измененная редакция, Изм. N 1).
1.5. Значение коэффициента полезного действия при номинальной и частичных нагрузках, значения мощностей электродвигателей вспомогательных систем и составляющие потерь в номинальном режиме следует приводить в техническом задании или технических условиях. Для генераторов-двигателей значения КПД и составляющие потерь следует указывать также для двигательного режима.
1.6. Гидрогенераторы должны выдерживать внешние вибрационные нагрузки в диапазоне 1 - 100 Гц с максимальным ускорением 1 g. По согласованию с заказчиком следует проводить разработку гидрогенераторов для работы в сейсмически опасных районах.
1.7. Вид климатического исполнения - УХЛ4, Т4, ТВ4, УХЛ2 по ГОСТ 15150.
1.8. Режим работы - S1 по ГОСТ 183.
Номинальные значения охлаждающей среды:
а) температура охлаждающего воздуха:
плюс 40 °С - при разомкнутом цикле вентиляции;
плюс 35 °С - при замкнутом цикле вентиляции;
б) температура воды, поступающей для непосредственного охлаждения активных частей, - не выше плюс 45 °С;
в) температура воды, поступающей в воздухоохладители и теплообменники, - не выше плюс 28 °С.
При работе в условиях, отличающихся от указанных, номинальные значения охлаждающей среды должны быть установлены в техническом задании или технических условиях. Допустимые нагрузки гидрогенераторов при работе в условиях, отличающихся от номинальных значений охлаждающей среды, должны быть указаны в эксплуатационной документации.
1.9. Статическую перегружаемость , о.е., гидрогенераторов в номинальном режиме устанавливают по согласованию между изготовителем и основным потребителем (заказчиком), но не ниже 1,5, и рассчитывают по формуле
,
где - ток возбуждения при номинальной нагрузке, А;
- ток возбуждения при установившемся трехфазном коротком замыкании и номинальном токе статора, А;
- ток возбуждения при холостом ходе и номинальном напряжении, А;
- номинальный коэффициент мощности.
Статическая перегружаемость капсульных генераторов должна быть не менее:
1,5 для генераторов мощностью до 20 МВ·А включительно;
1,35 " " " свыше 20 МВ·А.
