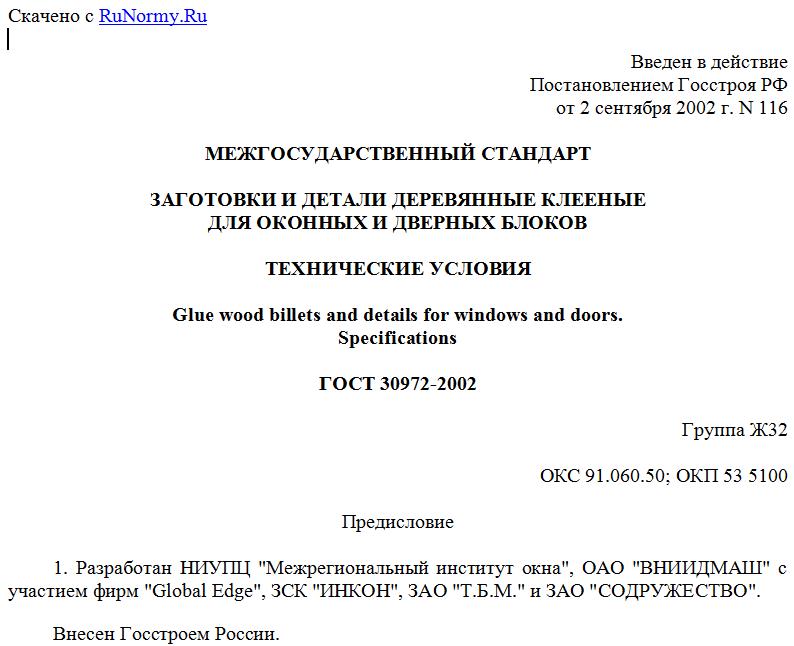

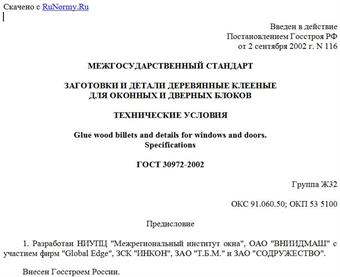

Введен в действие
Постановлением Госстроя РФ
от 2 сентября 2002 г. N 116
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЗАГОТОВКИ И ДЕТАЛИ ДЕРЕВЯННЫЕ КЛЕЕНЫЕ
ДЛЯ ОКОННЫХ И ДВЕРНЫХ БЛОКОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Glue wood billets and details for windows and doors.
Specifications
ГОСТ 30972-2002
Группа Ж32
ОКС 91.060.50; ОКП 53 5100
Предисловие
1. Разработан НИУПЦ "Межрегиональный институт окна", ОАО "ВНИИДМАШ" с участием фирм "Global Edge", ЗСК "ИНКОН", ЗАО "Т.Б.М." и ЗАО "СОДРУЖЕСТВО".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 24 апреля 2002 г.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет Республики Казахстан ¦
¦Кыргызская Республика ¦Государственная Комиссия по архитек- ¦
¦ ¦туре и строительству при Правительст-¦
¦ ¦ве Кыргызской Республики ¦
¦Республика Молдова ¦Министерство экологии, строительства ¦
¦ ¦и развития территорий Республики ¦
¦ ¦Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
¦Украина ¦Госстрой Украины ¦
L--------------------------+--------------------------------------
3. Введен впервые.
4. Введен в действие с 1 марта 2003 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 2 сентября 2002 г. N 116.
1. Область применения
Настоящий стандарт распространяется на деревянные клееные заготовки и детали (далее - заготовки и (или) детали) для изготовления оконных и дверных блоков.
Требования стандарта распространяются также на клееные заготовки подоконных досок и облицовок откосов.
Заготовки и детали предназначены для применения в конструкциях, подлежащих покрытию лакокрасочными материалами или защитно-декоративными составами в соответствии с условиями их эксплуатации.
Стандарт может быть применен для целей сертификации изделий.
2. Нормативные ссылки
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 2140-81. Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 2695-83. Пиломатериалы лиственных пород. Технические условия
ГОСТ 3749-77. Угольники поверочные 90°. Технические условия
ГОСТ 6629-88. Двери деревянные внутренние для жилых и общественных зданий. Типы и конструкция
ГОСТ 7016-82. Изделия из древесины и древесных материалов. Параметры шероховатости поверхности
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 8486-86. Пиломатериалы хвойных пород. Технические условия
ГОСТ 8828-89. Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия
ГОСТ 9416-83. Уровни строительные. Технические условия
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 15612-85. Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности
ГОСТ 15613.1-84. Древесина клееная массивная. Методы определения предела прочности клеевого соединения при скалывании вдоль волокон
ГОСТ 15613.4-78. Древесина клееная. Методы определения предела прочности зубчатых клеевых соединений при статическом изгибе
ГОСТ 16588-91. Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 17005-82. Конструкции деревянные клееные. Метод определения водостойкости клеевых соединений
ГОСТ 19414-90. Древесина клееная массивная. Общие требования к зубчатым клеевым соединениям
ГОСТ 24699-2002. Блоки оконные деревянные со стеклами и стеклопакетами. Технические условия
ГОСТ 24700-99. Блоки оконные деревянные со стеклопакетами. Технические условия
ГОСТ 26433.0-85. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления.
3. Классификация и условное обозначение
3.1. Заготовки и детали классифицируют по назначению:
заготовки брусковые для оконных блоков - ЗО;
заготовки брусковые для дверных блоков - ЗД;
заготовки щитовые (для подоконных досок, дверных филенок, деталей откосов) - ЗЩ;
детали брусковые для оконных блоков - ДО;
детали брусковые для дверных блоков - ДД.
3.2. Заготовки и детали брусковые в зависимости от числа склеенных реек подразделяют на двухслойные, трехслойные и многослойные.
3.3. Заготовки и детали в зависимости от применяемой схемы склеивания могут быть склеенными:
по толщине (высоте) сечения - Т;
по ширине сечения - Ш;
по длине на зубчатый шип - З;
по сложной комбинированной схеме (например, склеенные из трех слоев реек по высоте сечения, при этом средний слой склеен по длине на зубчатый шип) - К.
Примеры схем склеивания приведены на рисунке 1.
Рисунок 1. Примеры схем склеивания
3.4. В зависимости от условий эксплуатации оконных и дверных блоков заготовки и детали подразделяют на предназначенные для:
эксплуатации во внутренних отапливаемых помещениях (относительная влажность воздуха 20% - 65%, температура от 5 °С до 30 °С);
эксплуатации в наружных условиях (относительная влажность воздуха 20% - 95%, температура от минус 60 °С до +60 °С).
3.5. Условное обозначение заготовок и деталей должно включать: обозначение вида заготовок и деталей по назначению; размеры по толщине (высоте), ширине и длине в миллиметрах; обозначение группы качества древесины; обозначение схемы склеивания. Рекомендуется перед обозначением схемы склеивания проставлять число слоев склейки. Для щитовых заготовок число слоев и схему склеивания не обозначают. В том случае, если щитовые заготовки имеют различные нормы ограничения пороков для лицевой и нелицевой поверхностей, группу качества древесины обозначают в виде дроби: в числителе - для лицевой поверхности, в знаменателе - для нелицевой.
Примеры условного обозначения:
ЗО 84 х 86 х 3000 1-3К ГОСТ 30972-2002 - заготовка для оконных блоков толщиной 84 мм, шириной 86 мм, длиной 3000 мм; из древесины первой группы качества; из трех реек, склеенных по комбинированной схеме.
ЗЩ 30 х 800 х 2000 1А/IIВ ГОСТ 30972-2002 - заготовка щитовая толщиной 30 мм, шириной 800 мм, длиной 2000 мм; из древесины с лицевой поверхностью первой группы качества, с нелицевой поверхностью второй группы качества.
По согласованию изготовителя с потребителем в условное обозначение допускается вводить наименование предприятия-изготовителя и артикул заготовки (детали) по технической документации изготовителя, при этом размеры по сечению допускается не приводить, например:
ЗО ИНКОН 126-2850 ГОСТ 30972-2002 - заготовка для оконных блоков, изготовленная на ЗСК "ИНКОН", артикул 126, длиной 2850 мм.
Примечание. Артикул заготовки (детали) должен отражать информацию о размерах сечения, схеме склеивания и группе качества древесины, приведенную в технической документации изготовителя.
В договоре на изготовление и паспорте следует указывать дополнительные сведения: породу древесины, вид распила и другую информацию, позволяющую точно идентифицировать продукцию. Допускается совмещать обозначения группы качества древесины и вида поверхности: например, обозначение IIА означает норму ограничения пороков деталей второй группы качества, установленную для поверхности вида А.
При экспортно-импортных операциях по согласованию изготовителя с потребителем допускается принимать другие обозначения заготовок (деталей).
4. Технические требования
4.1. Общие положения
4.1.1. Заготовки (детали) должны соответствовать требованиям настоящего стандарта, условиям договора на поставку и изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.
4.1.2. Материалы, применяемые для изготовления заготовок (деталей), должны соответствовать требованиям действующих стандартов и технических условий.
4.1.3. Заготовки должны иметь прямоугольную форму поперечного сечения (в том числе переменного), предполагающую последующее профильное
