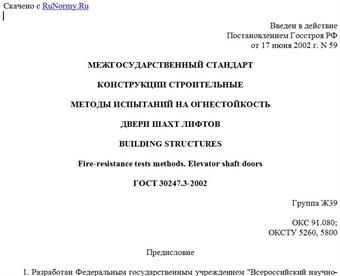

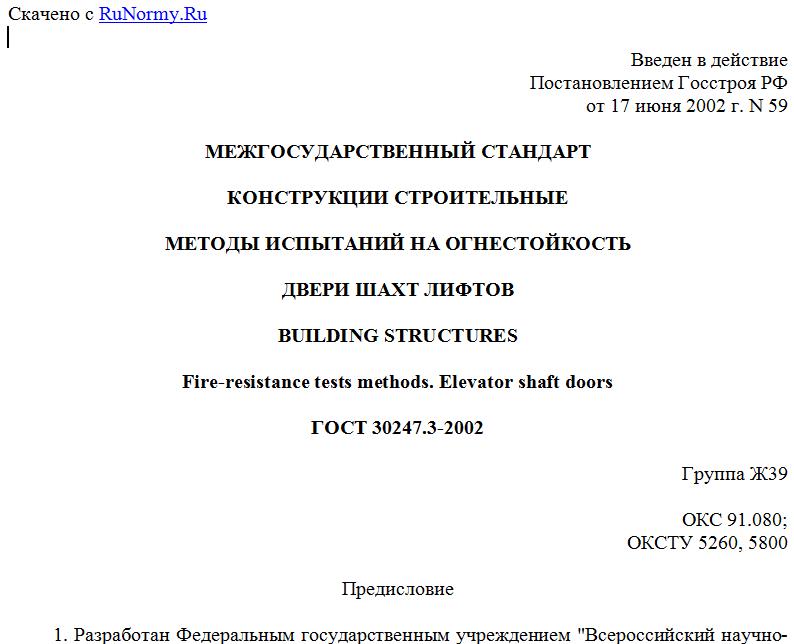

Введен в действие
Постановлением Госстроя РФ
от 17 июня 2002 г. N 59
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНСТРУКЦИИ СТРОИТЕЛЬНЫЕ
МЕТОДЫ ИСПЫТАНИЙ НА ОГНЕСТОЙКОСТЬ
ДВЕРИ ШАХТ ЛИФТОВ
BUILDING STRUCTURES
Fire-resistance tests methods. Elevator shaft doors
ГОСТ 30247.3-2002
Группа Ж39
ОКС 91.080;
ОКСТУ 5260, 5800
Предисловие
1. Разработан Федеральным государственным учреждением "Всероссийский научно-исследовательский институт противопожарной обороны" (ФГУ ВНИИПО) МЧС России, ОАО "МОС ОТИС", Государственным унитарным предприятием "Центральный научно-исследовательский институт строительных конструкций им. В.А. Кучеренко" (ГУП ЦНИИСК им. Кучеренко) Госстроя России при участии Федерального государственного унитарного предприятия - Центр методологии нормирования и стандартизации в строительстве (ФГУП ЦНС) Госстроя России.
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 5 декабря 2001 года.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет ¦
¦Кыргызская Республика ¦Государственная Комиссия по ¦
¦ ¦архитектуре и строительству при ¦
¦ ¦Правительстве Кыргызской Республики ¦
¦Республика Молдова ¦Министерство экологии, строительства ¦
¦ ¦и развития территорий Республики ¦
¦ ¦Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
¦Украина ¦Госстрой Украины ¦
L--------------------------+--------------------------------------
3. Взамен ГОСТ 30247.2-97 в части Приложения А.
4. Введен в действие с 1 июля 2002 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 17.06.2002 N 59.
Введение
Настоящий стандарт "Конструкции строительные. Методы испытаний на огнестойкость. Двери шахт лифтов" разработан взамен Приложения А ГОСТ 30247.2-97 "Конструкции строительные. Методы испытаний на огнестойкость. Двери и ворота", в котором приведены испытания и оценка огнестойкости только дверей двухстворчатых центрального открывания и телескопических.
В стандарте установлены методы испытаний распашных, одно- и двухстворчатых дверей шахт лифтов, дверей с частичным остеклением, а также многостворчатых дверей, конструкции которых включают в себя одновременно двери центрального открывания и телескопические.
Дополнены схемы установки термопар на необогреваемой поверхности дверей различных типов и назначений, в том числе многостворчатых (трех-, четырех-, шестистворчатых) с различной шириной створок, которые в настоящее время начинают поставляться на российский рынок.
При испытании двери шахт лифтов должны быть встроены в специальное приспособление или конкретную конструкцию, которая применяется на практике. В последнем случае область применения результатов испытаний должна быть ограничена, что следует отметить в отчете по результатам исследований. В качестве материала специального приспособления могут быть использованы железобетон, бетонные блоки или кирпич. Причем толщина стены, выполненная из этих материалов, должна быть строго регламентирована. Расположение двери в сборе по отношению к приспособлению, ее соединение с приспособлением должны быть такими же, как и применяемые на практике, т.е. в соответствии с разработанной техдокументацией.
Испытываемый образец двери выполняется в натуральную величину.
Если размеры двери в сборе превышают размеры проема печи, то необходимо уменьшить максимальные размеры образца таким образом, чтобы они были соизмеримы с габаритными размерами установки для проведения испытаний. В таком случае фрагмент двери в сборе должен включать одну или несколько створок, их раму (обрамление) и крепление к специальному приспособлению, стыки и нащельники, теплоизоляцию (для дверей типа E1), а также элементы подвески створок, закрывания, отпирания, запирания (замок), максимальное количество проводов, используемых при эксплуатации, и т.д.
Зазоры между движущимися и фиксированными частями двери должны быть максимальными в пределах допусков.
На рисунках необходимо указать конкретные места контрольных замеров величин зазоров различных типов дверей.
В настоящем стандарте в соответствии с Европейскими нормами EN 1363-1-1999 "Испытания на огнестойкость. Общие требования" и EN 1634-1-2000 "Испытания на огнестойкость дверных блоков и ставней" установлено, что при испытании образца двери, требования по теплоизоляции к которой не предъявляются, предельное состояние характеризуется потерей целостности (Е), если наблюдается:
- сквозное прохождение щупа диаметром 6 мм и длиной не менее 500 мм через раскрывшийся притвор (трещину) в испытываемой двери, а также возможность перемещения такого щупа на величину не менее 150 мм вдоль зазора;
- сквозное прохождение щупа диаметром 25 мм и длиной не менее 500 мм через зазор (трещину) в испытываемой двери.
При разработке стандарта учтен опыт, накопленный при проведении испытаний на огнестойкость дверей шахт лифтов различных типов как отечественного, так и зарубежного производства.
1. Область применения
Настоящий стандарт устанавливает методы испытания на огнестойкость заполнения входных (загрузочных) проемов дверей шахт лифтов (далее - дверей):
- распашных одно- и двухстворчатых;
- горизонтально-раздвижных центрального и бокового открывания, в том числе телескопических;
- вертикально-раздвижных одно- и двухстворчатых.
Настоящий стандарт не распространяется на испытания дверей шахт лифтов с площадью светопрозрачного заполнения 25% и более площади дверного проема в свету.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.004-91* ССБТ. Пожарная безопасность. Общие требования
ГОСТ 12.1.019-79* ССБТ. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 30247.0-94. Конструкции строительные. Методы испытания на огнестойкость. Общие требования
ГОСТ 30247.1-94. Конструкции строительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Дверь шахты лифта центрального открывания - дверь, створки которой при открывании перемещаются в противоположные стороны от вертикальной оси.
Дверь шахты лифта бокового открывания - одностворчатая или многостворчатая (телескопическая) дверь, створки которой при открывании перемещаются в одну сторону.
Дверь шахты лифта телескопическая - многостворчатая горизонтально-раздвижная дверь, створки которой перемещаются в параллельных плоскостях и при открывании заходят одна за другую.
Посадочная (погрузочная) площадка - горизонтальная площадка здания (сооружения), на уровне которой останавливается кабина лифта для входа (выхода) людей и (или) погрузки (разгрузки) грузов.
Фрагмент ограждающей конструкции шахты лифта - строительный элемент, представляющий часть ограждающей конструкции шахты с входным (погрузочным) проемом, на котором монтируется образец для испытаний.
4. Сущность метода
Сущность метода испытаний заключается в определении времени от начала теплового воздействия на образец для испытаний (далее - образец) до наступления нормируемых предельных состояний по огнестойкости в соответствии с настоящим стандартом.
Тепловое воздействие на образец должно производиться с одной стороны, которая при эксплуатации двери обращена в сторону посадочной (погрузочной) площадки.
5. Предельные состояния
5.1. При испытании образца двери, одним из требований к которой является теплоизолирующая способность (далее - двери с теплоизоляцией), различают следующие предельные состояния.
5.1.1. Потеря целостности (Е) вследствие:
- появления устойчивого пламени с необогреваемой стороны образца длительностью 10 с и более;
- воспламенения или возникновения тления со свечением ватного тампона в результате воздействия огня или горячих газов, проникающих через зазоры, щели, отверстия, притворы, лабиринты и т.п.
5.1.2. Потеря теплоизолирующей способности (I) вследствие повышения температуры на необогреваемой поверхности створок двери в сравнении с температурой образца перед началом испытания:
- в среднем более чем на 280 °С согласно 10.7.1;
- более чем на 330 °С в любой точке поверхности двери, измеренная согласно 10.7.2 - 10.7.4.
5.2. При испытании образца двери, к которой требования по теплоизоляции не предъявляются (далее - двери без теплоизоляции), предельное состояние характеризуется потерей целостности (Е) вследствие:
- появления устойчивого пламени с необогреваемой стороны образца длительностью 10 с и более;
- образования в конструкции образца сквозных отверстий (щелей) с размерами, позволяющими щупу диаметром 6,0 мм проникать и перемещаться вдоль
