"ГОСТ 18678-73. Чашки пломбировочные. Конструкция и размеры"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

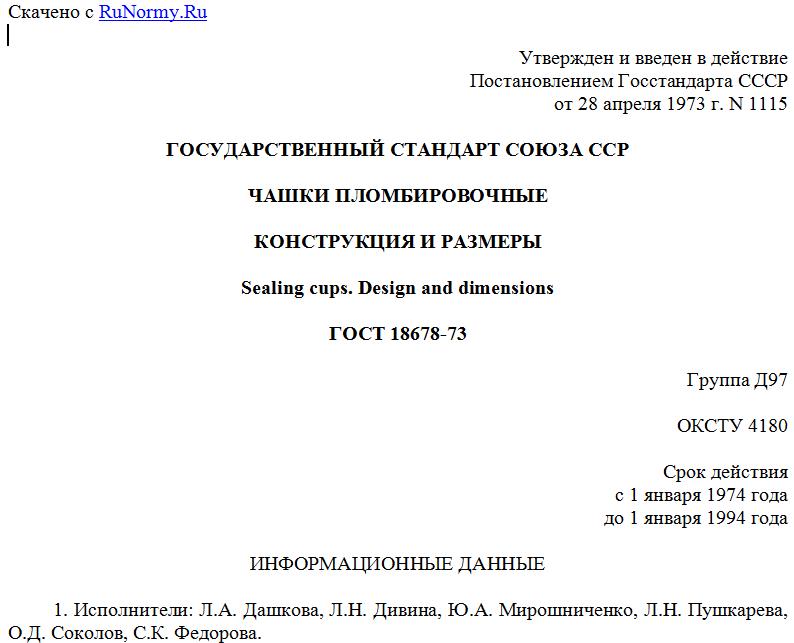

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 28 апреля 1973 г. N 1115

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЧАШКИ ПЛОМБИРОВОЧНЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Sealing cups. Design and dimensions

ГОСТ 18678-73

Группа Д97

ОКСТУ 4180

Срок действия
с 1 января 1974 года
до 1 января 1994 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Исполнители: Л.А. Дашкова, Л.Н. Дивина, Ю.А. Мирошниченко, Л.Н. Пушкарева, О.Д. Соколов, С.К. Федорова.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28.04.1973 N 1115.
3. Срок проверки - 1992 г., периодичность проверки - 5 лет.
4. Введен впервые.
5. Ссылочные нормативно-технические документы

-----------------------------------------------T------------------
    Обозначение НТД, на который дана ссылка    ¦   Номер пункта
-----------------------------------------------+------------------
ГОСТ 503-81                                    ¦6
ГОСТ 4986-79                                   ¦6
ГОСТ 18680-73                                  ¦7

6. Переиздание (сентябрь 1989 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в сентябре 1977 г., феврале 1979 г., марте 1981 г., январе 1983 г., марте 1988 г. (ИУС 10-77, 4-79, 6-81, 5-83, 6-88).
7. Проверен в 1987 г. Срок действия продлен до 01.01.1994 (Постановление Госстандарта СССР от 14.03.1988 N 527).

1. Настоящий стандарт распространяется на пломбировочные чашки, предназначенные для пломбирования мастикой изделий и их составных частей.
2. Стандарт устанавливает чашки трех типов: 1, 2 и 3.
3. Примеры способов пломбирования указанными чашками и размеры отверстий под их установку даны в Приложениях 1 и 2.
4. Конструкция и размеры пломбировочных чашек типа 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1.
(Измененная редакция, Изм. N 1, 2, 3, 4, 5).

Тип 1



Тип 2



--------------------------------
<*> Размеры для справок.

Черт. 1

Таблица 1

                                                       Размеры, мм
-------T-----------T----------T----------T----------T-------------
Диаметр¦Применя-   ¦     d    ¦    D     ¦     D    ¦     H
резьбы ¦емость     ¦      1   ¦          ¦      1   ¦
винта d+-----T-----+----T-----+----T-----+----T-----+----T--------
       ¦тип 1¦тип 2¦но- ¦пред.¦но- ¦пред.¦но- ¦пред.¦но- ¦ пред.
       ¦     ¦     ¦мин.¦откл.¦мин.¦откл.¦мин.¦откл.¦мин.¦ откл.
-------+-----+-----+----+-----+----+-----+----+-----+----+--------
  1,4  ¦     ¦     ¦1,6 ¦+0,12¦5,0 ¦-0,30¦ -  ¦  -  ¦3,5 ¦+/- 0,30
-------+-----+-----+----+     +----+     +----+-----+----+
   2   ¦     ¦     ¦2,2 ¦     ¦6,0 ¦     ¦4,5 ¦+0,30¦4,2 ¦
-------+-----+-----+----+     +----+-----+----+     +----+
  2,5  ¦     ¦     ¦2,7 ¦     ¦7,0 ¦-0,36¦5,5 ¦     ¦4,5 ¦
-------+-----+-----+----+-----+----+     +----+     +----+
   3   ¦     ¦     ¦3,2 ¦+0,16¦7,5 ¦     ¦6,0 ¦     ¦5,0 ¦
-------+-----+-----+----+     +----+     +----+-----+----+
   4   ¦     ¦     ¦4,3 ¦     ¦9,5 ¦     ¦7,8 ¦+0,36¦6,0 ¦
-------+-----+-----+----+     +----+-----+----+     +----+--------
   5   ¦     ¦     ¦5,3 ¦     ¦11,0¦-0,43¦9,2 ¦     ¦6,5 ¦+/- 0,36
-------+-----+-----+----+-----+----+     +----+-----+----+
   6   ¦     ¦     ¦6,4 ¦+0,20¦13,0¦     ¦11,2¦+0,43¦7,5 ¦
-------+-----+-----+----+     +----+     +----+     +----+
   8   ¦     ¦     ¦8,4 ¦     ¦15,0¦     ¦13,0¦     ¦8,5 ¦

Продолжение табл. 1

                                                       Размеры, мм
-------T--------------T-----T-----T--------------T-----T----------
Диаметр¦      h       ¦  h  ¦  h  ¦      l       ¦  b  ¦  Масса
резьбы +-----T--------+   1 ¦   2 +-----T--------+-0,25¦1000 шт.,
винта d¦но-  ¦ пред.  ¦     ¦     ¦но-  ¦ пред.  ¦     ¦  кг ~=
       ¦мин. ¦ откл.  ¦     ¦     ¦мин. ¦ откл.  ¦     ¦
-------+-----+--------+-----+-----+-----+--------+-----+----------
  1,4  ¦ 1,5 ¦+/- 0,25¦  -  ¦  -  ¦  -  ¦   -    ¦  -  ¦  0,153
-------+-----+        +-----+-----+-----+--------+-----+----------
   2   ¦ 2,2 ¦        ¦ 0,8 ¦ 0,7 ¦ 2,7 ¦+/- 0,15¦ 1,0 ¦  0,224
-------+-----+        ¦     ¦     +-----+        ¦     +----------
  2,5  ¦ 2,5 ¦        ¦     ¦     ¦ 3,2 ¦        ¦     ¦  0,280
-------+-----+        ¦     ¦     +-----+        +-----+----------
   3   ¦ 3,0 ¦        ¦     ¦     ¦ 3,7 ¦        ¦ 1,2 ¦  0,326
-------+-----+--------+     +-----+-----+        +-----+----------
   4   ¦ 3,5 ¦+/- 0,30¦     ¦ 1,0 ¦ 5,0 ¦        ¦ 1,5 ¦  0,483
-------+-----+        +-----+     +-----+        ¦     +----------
   5   ¦ 4,0 ¦        ¦ 1,0 ¦     ¦ 6,0 ¦        ¦     ¦  0,702
-------+-----+        ¦     ¦     +-----+--------+     +----------
   6   ¦ 5,0 ¦        ¦     ¦     ¦ 7,2 ¦+/- 0,20¦     ¦  0,867
-------+-----+        ¦     +-----+-----+        ¦     +----------
   8   ¦ 6,0 ¦        ¦     ¦ 1,5 ¦ 9,2 ¦        ¦     ¦  1,166

Примечания. 1. Неровность кромок чашек должна быть в пределах допуска на размер H.
2. Допускается изготовление чашек типа 1 без отверстий на боковых стенках.
3. Допускается изготовлять чашки типа 1 с отогнутым усиком по аналогии с типом 2.
4. Допускается изготовлять чашки типа 2 без усика.

Примеры условных обозначений:
Чашка пломбировочная типа 1 под винт с диаметром резьбы М2,5 из стали марки 08 кп с покрытием 01, толщиной 6 мкм:
Чашка пломбировочная 1 - 2,5 - 08 кп - 016 ГОСТ 18678-73
То же, без отверстий на боковых стенках:
Чашка пломбировочная 1 БО - 2,5 - 08 кп - 016 ГОСТ 18678-73
То же, с отогнутым усиком:
Чашка пломбировочная 1 У - 2,5 - 016 ГОСТ 18678-73
То же, из стали марки 10:
Чашка пломбировочная 1 - 2,5 - 10 - 016 ГОСТ 18678-73
То же, типа 2, под винт с диаметром резьбы М2,5, из стали марки 08 кп с покрытием 02, толщиной 15 мкм:
Чашка пломбировочная 2 - 2,5 - 08 кп - 0215 ГОСТ 18678-73
То же, без усика:
Чашка пломбировочная 2 БУ - 2,5 - 08 кп - 0215 ГОСТ 18678-73
То же, из стали марки 10:
Чашка пломбировочная 2 - 2,5 - 10 - 0215 ГОСТ 18678-73
5. Конструкция и размеры пломбировочных чашек типа 3 должны соответствовать указанным на черт. 2 и в табл. 2.
(Измененная редакция, Изм. N 1, 5).

Тип 3



--------------------------------
<*> Размеры для справок.
