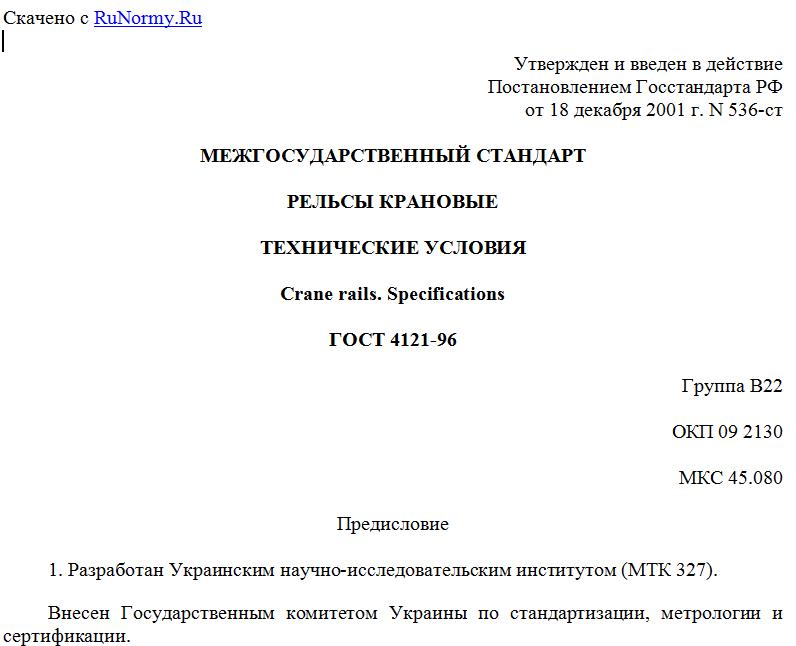

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 18 декабря 2001 г. N 536-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЛЬСЫ КРАНОВЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Crane rails. Specifications
ГОСТ 4121-96
Группа В22
ОКП 09 2130
МКС 45.080
Предисловие
1. Разработан Украинским научно-исследовательским институтом (МТК 327).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 9 от 12 апреля 1996 г.)
За принятие проголосовали:
---------------------------T-----------------------------------¬
¦ Наименование государства ¦ Наименование национального ¦
¦ ¦ органа по стандартизации ¦
+--------------------------+-----------------------------------+
¦Азербайджанская Республика¦Азгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики ¦
¦ ¦Казахстан ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары"¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 18 декабря 2001 г. N 536-ст межгосударственный стандарт ГОСТ 4121-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2002 г.
4. Взамен ГОСТ 4121-76.
1. Область применения
Настоящий стандарт распространяется на стальные крановые рельсы специальных профилей типов КР70, КР80, КР100, КР120, КР140, применяемые для путей грузоподъемных кранов.
Требования 3.4, 3.6 и последнего абзаца 4.4 являются рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1497-84 (ИСО 6892-84). Металлы. Методы испытания на растяжение
ГОСТ 7565-81 (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для химического состава
ГОСТ 7566-94. Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81). Металлы. Метод измерения твердости по Бринеллю
ГОСТ 12359-81 (ИСО 4945-77). Стали углеродистые, легированные и высоколегированные. Методы определения азота
ГОСТ 22536.0-87. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88. Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87. Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88. Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88. Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 (ИСО 629-82). Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.6-88. Сталь углеродистая и чугун нелегированный. Методы определения мышьяка
ГОСТ 22536.7-88. Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87. Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88. Сталь углеродистая и чугун нелегированный. Методы определения никеля.
3. Основные параметры и размеры
3.1. Поперечное сечение рельсов должно соответствовать указанному на рисунке 1.
Рисунок 1
3.2. Размеры рельсов, площадь поперечного сечения, справочные величины и масса 1 м должны соответствовать указанным в таблицах 1 и 2.
Таблица 1
В миллиметрах
--------T-----T-----T-----T----T----T-----T----T----T----T-----T------T-----T----T----T--T--T---¬
¦ Тип ¦ b ¦ b ¦ b ¦ s ¦ s ¦ h ¦ h ¦ h ¦ h ¦ h ¦ h ¦ R ¦ R ¦ R ¦r ¦r ¦r ¦
¦рельсов¦ ¦ 1 ¦ 2 ¦ 1 ¦ 2 ¦ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ ¦ А ¦ Б ¦ ¦ 1¦ 2 ¦
+-------+-----+-----+-----+----+----+-----+----+----+----+-----+------+-----+----+----+--+--+---+
¦ КР70 ¦70,0 ¦75,6 ¦120,0¦21,0¦23,0¦120,0¦28,0¦24,0¦6,0 ¦9,00 ¦21,375¦400,0¦25,0¦25,0¦6 ¦6 ¦1,5¦
+-------+-----+-----+-----+----+----+-----+----+----+----+-----+------+-----+----+----+--+--+---+
¦ КР80 ¦80,0 ¦87,0 ¦130,0¦26,0¦28,0¦130,0¦35,0¦26,0¦10,0¦9,75 ¦22,750¦400,0¦30,0¦30,0¦8 ¦6 ¦1,5¦
+-------+-----+-----+-----+----+----+-----+----+----+----+-----+------+-----+----+----+--+--+---+
¦ КР100 ¦100,0¦108,0¦150,0¦32,0¦34,0¦150,0¦40,0¦30,0¦11,5¦11,25¦22,250¦450,0¦35,0¦35,0¦8 ¦8 ¦2,0¦
+-------+-----+-----+-----+----+----+-----+----+----+----+-----+------+-----+----+----+--+--+---+
¦ КР120 ¦120,0¦129,0¦170,0¦38,0¦40,0¦170,0¦45,0¦35,0¦13,0¦13,75¦31,150¦500,0¦40,0¦48,0¦8 ¦8 ¦2,0¦
+-------+-----+-----+-----+----+----+-----+----+----+----+-----+------+-----+----+----+--+--+---+
¦ КР140 ¦140,0¦150,0¦170,0¦56,0¦58,0¦170,0¦50,0¦40,0¦14,0¦18,75¦35,000¦700,0¦40,0¦50,0¦10¦10¦3,0¦
L-------+-----+-----+-----+----+----+-----+----+----+----+-----+------+-----+----+----+--+--+----
Таблица 2
------T-------T-------------------------------------------------------------------------¬
¦Тип ¦Площадь¦ Справочные данные для осей X-Х и Y-Y ¦
¦рель-¦попе- +---------T-----------------------T--------------------------------T------+
¦сов ¦речного¦Расстоя- ¦ Моменты инерции, см4 ¦ Моменты сопротивления, см3 ¦Масса ¦
¦ ¦сечения¦ние до +-------T-------T-------+-------T-------T---------T------+1 м ¦
¦ ¦рельса,¦центра ¦ I ¦ I ¦ I ¦ I ¦ I ¦ L ¦ W ¦рель- ¦
¦ ¦см2 ¦тяжести, ¦ x ¦ y ¦ p ¦ x¦ x¦ y ¦ p ¦са, кг¦
¦ ¦ ¦см ¦ ¦ ¦ ¦W1 = --¦W2 = --¦W3 = ----¦ ¦ ¦
¦ ¦ +----T----+ ¦ ¦ ¦ y ¦ y ¦ b ¦ ¦ ¦
¦ ¦ ¦ y ¦ y ¦ ¦ ¦ ¦ 1¦ 2¦ 2/2¦ ¦ ¦
¦ ¦ ¦ 1 ¦ 2 ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-----+-------+----+----+-------+-------+-------+-------+-------+---------+------+------+
¦КР70 ¦58,72 ¦5,77¦6,23¦1040,18¦ 281,71¦1321,89¦180,26 ¦166,95 ¦ 46,95 ¦160,00¦ 46,10¦
+-----+-------+----+----+-------+-------+-------+-------+-------+---------+------+------+
¦КР80 ¦76,19 ¦6,42¦6,58¦1504,57¦ 438,96¦1943,53¦234,35 ¦228,65 ¦ 67,53 ¦214,18¦ 59,81¦
+-----+-------+----+----+-------+-------+-------+-------+-------+---------+------+------+
¦КР100¦105,85 ¦7,55¦7,45¦2768,43¦ 858,99¦3627,42¦366,67 ¦371,60 ¦ 114,53 ¦343,83¦ 83,09¦
+-----+-------+----+----+-------+-------+-------+-------+-------+---------+------+------+
¦КР120¦144,54 ¦8,65¦8,35¦4754,83¦1596,08¦6350,91¦549,69 ¦569,43 ¦ 187,76 ¦527,92¦113,47¦
+-----+-------+----+----+-------+-------+-------+-------+-------+---------+------+------+
¦КР140¦180,51 ¦8,70¦8,30¦5486,19¦2484,75¦7970,94¦630,59 ¦660,98 ¦ 292,32 ¦662,04¦141,70¦
+-----+-------+----+----+-------+-------+-------+-------+-------+---------+------+------+
¦ Примечание. Площадь поперечного сечения и справочные величины ¦
¦вычислены по номинальным размерам. При вычислении массы 1 м ¦
¦рельса плотность стали принята равной 7850 кг/м3. ¦
L----------------------------------------------------------------------------------------
Таблица 3
В миллиметрах
------T----------------------------------------------------------¬
¦Тип ¦ Предельные отклонения при точности прокатки ¦
¦рель-+---------T--------------------T------------------T--------+
¦сов ¦по ширине¦по ширине подошвы b ¦по высоте рельса h¦по длине¦
¦ ¦головки b¦ 2¦ ¦мерного ¦
¦ ¦ +----------T---------+----------T-------+ рельса ¦
¦ ¦ ¦повышенной¦ обычной ¦повышенной¦обычной¦ ¦
