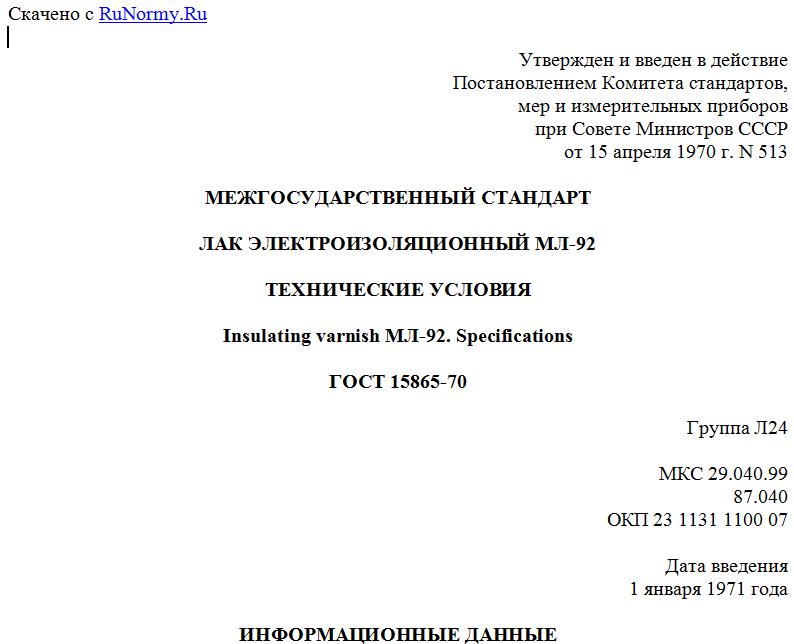

Утвержден и введен в действие
Постановлением Комитета стандартов,
мер и измерительных приборов
при Совете Министров СССР
от 15 апреля 1970 г. N 513
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛАК ЭЛЕКТРОИЗОЛЯЦИОННЫЙ МЛ-92
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Insulating varnish МЛ-92. Specifications
ГОСТ 15865-70
Группа Л24
МКС 29.040.99
87.040
ОКП 23 1131 1100 07
Дата введения
1 января 1971 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Минхимпромом СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 15.04.70 N 513
Изменение N 5 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 20 от 01.11.2001)
Зарегистрировано Бюро по стандартам МГС N 3992
За принятие изменения проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикстандарт
Туркменистан Главгосслужба "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. ВВЕДЕН ВПЕРВЫЕ
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка Номер раздела, пункта, подпункта
ГОСТ 12.1.004-91 1а.4
ГОСТ 12.1.005-88 1а.1, 1а.6
ГОСТ 12.1.044-89 1а.1
ГОСТ 12.3.005-75 1а.4
ГОСТ 12.4.004-74 1а.5
ГОСТ 12.4.009-83 1а.6
ГОСТ 12.4.011-89 1а.5
ГОСТ 12.4.021-75 1а.6
ГОСТ 12.4.028-76 1а.5
ГОСТ 12.4.068-79 1а.5
ГОСТ 12.4.103-83 1а.5
ГОСТ 17.2.3.02-78 1а.7
ГОСТ 495-92 2.15
ГОСТ 2768-84 2.13.2.1
ГОСТ 3134-78 1.4
ГОСТ 3722-81 2.13.2.1
ГОСТ 5233-89 1.1, 2.13.1, 2.13.2.4
ГОСТ 6433.1-71 1.1
ГОСТ 6433.2-71 1.1
ГОСТ 6433.3-71 1.1
ГОСТ 6806-73 2.12
ГОСТ 8420-74 1.1
ГОСТ 8832-76 2.13.2.2
ГОСТ 8865-93 Вводная часть
ГОСТ 8981-78 2.13.2.1
ГОСТ 9410-78 1.4
ГОСТ 9880-76 1.4
ГОСТ 9949-76 1.4
ГОСТ 9980.1-86 1б.1
ГОСТ 9980.2-86 2.3
ГОСТ 9980.3-86 3.1
ГОСТ 9980.4-2002 3.2
ГОСТ 9980.5-86 3.3
ГОСТ 10315-75 1.1
ГОСТ 12026-76 2.11
ГОСТ 13526-79 1.1, 2.10, 2.11, 2.12, 2.13.2.2, 2.14
ГОСТ 14710-78 1.4
ГОСТ 17269-71 1а.5
ГОСТ 17537-72 1.1
ГОСТ 19007-73 1.1, 2.10
ГОСТ 19433-88 3.2
5. Ограничение срока действия снято по протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94)
6. ИЗДАНИЕ (март 2003 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в октябре 1975 г., марте 1980 г., июне 1984 г., ноябре 1988 г., мае 2002 г. (ИУС 12-75, 5-80, 10-84, 2-89, 8-2002)
Настоящий стандарт распространяется на электроизоляционный лак МЛ-92, представляющий собой раствор смеси глифталевого лака и меламино-формальдегидной смолы К-421-02 в органических растворителях.
Лак МЛ-92 предназначается для пропитки обмоток электрических машин, аппаратов и трансформаторов и для покрытия электроизоляционных деталей. Лак МЛ-92 имеет класс нагревостойкости В по ГОСТ 8865.
Обязательные требования, направленные на обеспечение безопасности лака МЛ-92 для жизни, здоровья и имущества граждан, охрану окружающей среды, изложены в пп. 1.1 (табл. 1, показатели 4, 12, 13), 3.1, 3.2.
(Измененная редакция, Изм. N 4, 5).
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. По физико-химическим и электрическим показателям лак МЛ-92 должен соответствовать требованиям и нормам, указанным в табл. 1.
Таблица 1
Наименование показателя Норма Метод испытания
1. Наличие механических включений в лаке Отсутствие По ГОСТ 13526
2. Внешний вид покрытия После высыхания лак должен образовывать глянцевую гладкую, однородную поверхность цвета от светло-коричневого до темно-коричневого По п. 2.5
3. Условная вязкость по вискозиметру типа ВЗ-246 с диаметром сопла 4 мм при температуре (20,0 +/- 0,5) °C, с 25 - 50 По ГОСТ 8420
4. Массовая доля нелетучих веществ в лаке, % 50 - 55 По ГОСТ 17537 и п. 2.7 настоящего стандарта
5. Кислотное число, мг KOH, не более 10 По ГОСТ 13526
6. (Исключен, Изм. N 4).
7. Время высыхания до степени 3 при температуре 105 - 110 °C, ч, не более 1 По ГОСТ 19007 и п. 2.10 настоящего стандарта
8. Способность просыхания лака в толстом слое при температуре 115 - 120 °C, ч, не более 16 По ГОСТ 13526 и п. 2.11 настоящего стандарта
9. Термоэластичность пленки при температуре (150 +/- 2) °C, ч, не менее 48 По ГОСТ 13526 и п. 2.12 настоящего стандарта
10. Твердость покрытия по маятниковому прибору при температуре (20 +/- 2) °C, не менее: По ГОСТ 5233 и п. 2.13.2.2 настоящего стандарта
типа ТМЛ (маятник А), относительные единицы 0,15
или типа М-3, условные единицы 0,40 По п. 2.13
11. Маслостойкость пленки, H, не менее 78 По ГОСТ 13526 и п. 2.14 настоящего стандарта
12. Электрическая прочность пленки, МВ/м, не менее: По ГОСТ 6433.3, ГОСТ 13526, ГОСТ 6433.1, ГОСТ 10315 и по п. 2.15 настоящего стандарта
при температуре (20 +/- 2) °C 70
при температуре (130 +/- 2) °C 40
после действия воды в течение 24 ч при температуре (20 +/- 2) °C 30
13. Удельное объемное электрическое сопротивление пленки, Ом·м, не менее: По ГОСТ 6433.2, ГОСТ 13526, ГОСТ 6433.1, ГОСТ 10315 и п. 2.15 настоящего стандарта
при температуре (20 +/- 2) °C 1·1012
при температуре (130 +/- 2) °C 1·109
после действия воды в течение 24 ч при температуре (20
