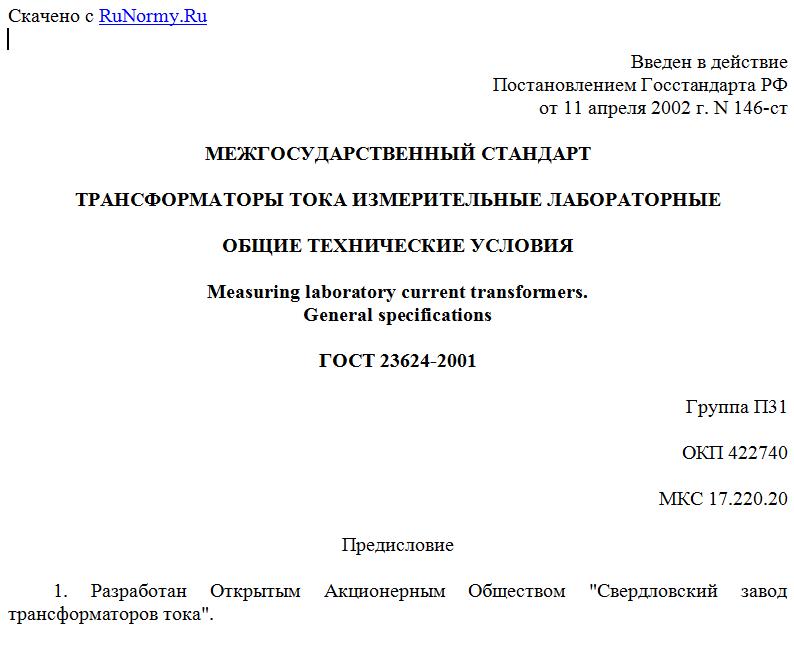

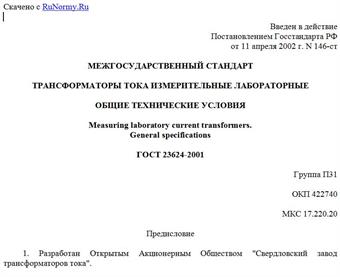

Введен в действие
Постановлением Госстандарта РФ
от 11 апреля 2002 г. N 146-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРАНСФОРМАТОРЫ ТОКА ИЗМЕРИТЕЛЬНЫЕ ЛАБОРАТОРНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Measuring laboratory current transformers.
General specifications
ГОСТ 23624-2001
Группа П31
ОКП 422740
МКС 17.220.20
Предисловие
1. Разработан Открытым Акционерным Обществом "Свердловский завод трансформаторов тока".
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 19 от 24 мая 2001 г.).
За принятие проголосовали:
-----------------------------T-----------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+----------------------------+-----------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары"¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L----------------------------+------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 11 апреля 2002 г. N 146-ст межгосударственный стандарт ГОСТ 23624-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
4. Взамен ГОСТ 23624-79.
1. Область применения
Настоящий стандарт распространяется на измерительные лабораторные трансформаторы тока (далее - трансформаторы), предназначенные для использования в цепях переменного тока с номинальными напряжениями от 0,66 до 35 кВ включительно частотой 50 и 60 Гц, от 400 Гц до 10 кГц при электрических измерениях и поверке средств измерений.
Дополнительные требования к отдельным видам трансформаторов в связи со спецификой их конструкции или назначения (например, к двухступенчатым трансформаторам) следует устанавливать в стандартах, технических условиях, договорах или контрактах (далее - стандартах) на трансформаторы конкретных типов.
В зависимости от назначения трансформаторы следует относить к рабочим средствам измерений по ГОСТ 8.550 или рабочим эталонам.
Обязательные требования к качеству трансформаторов изложены в разделах 5 и 6.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 8.217-87. Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
ГОСТ 8.550-86. Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.3-75. Система стандартов безопасности труда. Электротехнические устройства на напряжение 1000 В. Требования безопасности
ГОСТ 12.3.019-80. Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 12.4.026-76 <*>. Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности
ГОСТ 15.001-88 <**>. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 12.4.026-2001.
<**> На территории Российской Федерации действует ГОСТ Р 15.201-2000.
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытание и приемка выпускаемой продукции. Основные положения
ГОСТ 403-73. Аппараты электрические на напряжение до 1000 В. Допустимые температуры нагрева частей аппаратов
ГОСТ 1516.2-97. Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции
ГОСТ 2933-93 <*>. Аппараты электрические низковольтные. Методы испытаний
--------------------------------
<*> На территории Российской Федерации действует ГОСТ 2933-83.
ГОСТ 3484.1-88. Трансформаторы силовые. Методы электромагнитных испытаний
ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия
ГОСТ 8024-90. Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В. Нормы нагрева при продолжительном режиме работы и методы испытаний
ГОСТ 8865-93. Системы электрической изоляции. Оценка нагревостойкости и классификация
ГОСТ 10434-82. Соединения контактные электрические. Классификация. Общие технические требования
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543.1-89. Изделия электротехнические. Общие требования в части стойкости к климатическим внешним воздействующим факторам
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 16962.1-89 (МЭК 68-2-1-74). Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 18425-73. Тара транспортная наполненная. Метод испытания на удар при свободном падении
ГОСТ 18685-73. Трансформаторы тока и напряжения. Термины и определения
ГОСТ 19880-74. Электротехника. Основные понятия. Термины и определения
ГОСТ 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 22261-94. Средства измерения электрических и магнитных величин. Общие технические условия
ГОСТ 23216-78. Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 23217-78. Приборы электроизмерительные аналоговые с непосредственным отсчетом. Наносимые условные обозначения
ГОСТ 28596-90 (МЭК 196-65). Стандартные частоты
3. Определения
Термины, применяемые в настоящем стандарте, - по ГОСТ 16504, ГОСТ 18685, ГОСТ 19880, [1], а также применяют следующие термины с соответствующими определениями:
3.1. Испытание для утверждения типа: вид государственного метрологического контроля вновь разработанного трансформатора, проводимого в целях обеспечения единства измерений, утверждения типа трансформатора и занесения его в Государственный реестр средств измерений.
3.2. Испытание на соответствие утвержденному типу: вид государственного метрологического контроля, проводимого периодически в целях определения соответствия выпускаемых из производства трансформаторов утвержденному типу.
3.3. Степень загрязнения 1: загрязнение отсутствует, либо оно является непроводящим. Загрязнение не оказывает никакого влияния на электрические характеристики трансформаторов.
3.4. Степень загрязнения 2: обычно только непроводящее загрязнение, однако временно, вследствие выпадения на поверхность конденсата, загрязнение может стать проводящим.
4. Основные параметры
4.1. Классы точности трансформаторов следует выбирать из ряда: 0,01; 0,02; 0,05; 0,1; 0,2.
Для многодиапазонных трансформаторов допускается устанавливать различные классы точности в зависимости от коэффициентов трансформации и номинальных значений вторичной нагрузки.
Конкретные классы точности следует устанавливать в стандартах на трансформаторы конкретных типов.
4.2. Номинальные значения первичного тока следует выбирать из ряда: 0,1; 0,2; 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 80; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800 А; 1; 1,2; 1,5; 2; 3; 4; 5; 6; 8; 10; 12; 14; 15; 16; 18; 20; 25; 28; 30; 32; 35; 40; 50; 60 кА и устанавливать в стандартах на трансформаторы конкретных типов.
4.3. Номинальные значения вторичного тока трансформаторов следует выбирать из ряда: 1; 2; 5 А и устанавливать в стандартах на трансформаторы конкретных типов.
4.4. Коэффициент мощности нагрузки должен быть в пределах от 0,8 до 1 для частоты 50 Гц и от 0,5 до 0,8 для частот свыше 50 Гц.
При коэффициенте мощности, меньшем единицы, нагрузка должна иметь индуктивный характер.
Значение коэффициента мощности следует указывать в стандартах на трансформаторы конкретных типов.
4.5. Номинальные значения вторичной нагрузки трансформаторов следует выбирать из ряда: 2,5; 5; 10; 15 В x А и устанавливать в стандартах на трансформаторы конкретных типов.
4.6. Номинальное значение напряжения первичной обмотки (далее - номинальное напряжение) следует выбирать из ряда: 0,66; 3; 10; 35 кВ и устанавливать в стандартах на трансформаторы конкретных типов.
4.7. Нормальные значения частот (область значений) следует выбирать по ГОСТ 28596 и устанавливать в стандартах на трансформаторы конкретных типов.
4.8. Структуру условного обозначения трансформаторов следует устанавливать в стандартах на трансформаторы конкретных типов.
