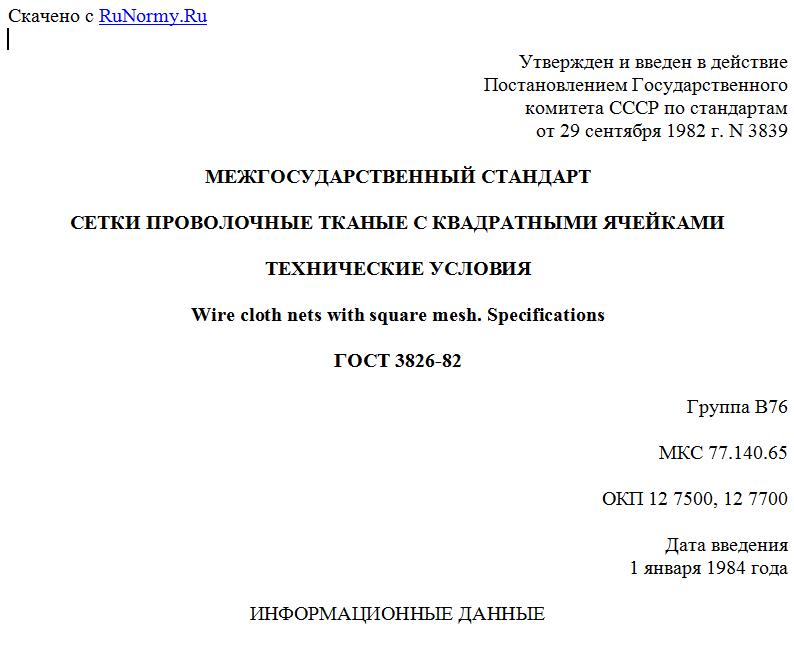

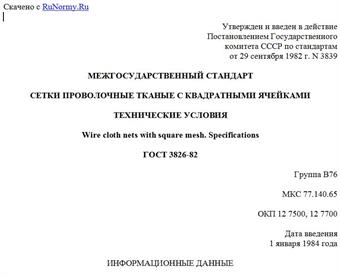

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 29 сентября 1982 г. N 3839
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЕТКИ ПРОВОЛОЧНЫЕ ТКАНЫЕ С КВАДРАТНЫМИ ЯЧЕЙКАМИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Wire cloth nets with square mesh. Specifications
ГОСТ 3826-82
Группа В76
МКС 77.140.65
ОКП 12 7500, 12 7700
Дата введения
1 января 1984 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.09.82 N 3839.
Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 21 от 28 мая 2002 г.).
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
3. Взамен ГОСТ 3826-66 и ГОСТ 12184-66.
4. Ссылочные нормативно-технические документы
-----------------------------------T------------------------------
Обозначение НТД, на которые дана ¦ Номер пункта
ссылка ¦
-----------------------------------+------------------------------
ГОСТ 427-75 ¦4.2; 4.3; 4.6; 4.7
ГОСТ 3282-74 ¦5.1; 5.3
ГОСТ 3560-73 ¦5.3
ГОСТ 5530-81 ¦5.1
ГОСТ 6507-90 ¦4.5
ГОСТ 7502-98 ¦4.6; 4.7
ГОСТ 8273-75 ¦5.1
ГОСТ 10354-82 ¦5.1
ГОСТ 14192-96 ¦5.2
ГОСТ 15150-69 ¦5.4
ГОСТ 15846-2002 ¦5.1
ГОСТ 16272-79 ¦5.1
ГОСТ 21650-76 ¦5.3
ГОСТ 24597-81 ¦5.3
ГОСТ 25706-83 ¦4.2; 4.3
5. Ограничение срока действия снято по Протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95).
6. Издание (июль 2003 г.) с Изменениями N 1, 2, 3, утвержденными в сентябре 1987 г., июне 1988 г., сентябре 2002 г. (ИУС 12-87, 11-88, 1-2003).
Настоящий стандарт распространяется на проволочные тканые сетки полотняного переплетения с квадратными ячейками, применяемые для рассева сыпучих материалов, арматуры, ограждения, при теплоизоляции промышленного оборудования, воздухоочистки.
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Сетки по точности размера ячейки подразделяют на группы 1 и 2.
Сетки группы 1 применяются для просеивания сыпучих материалов, в которых требуется обеспечение точного гранулометрического состава просеиваемых материалов.
Сетки группы 2 применяются для рассева сыпучих материалов, арматуры ограждения, при теплоизоляции промышленного оборудования, воздухоочистки.
(Измененная редакция, Изм. N 2).
1.2. Номер сетки, размер стороны ячейки в свету, номинальный диаметр проволоки должны соответствовать указанным в табл. 1.
Таблица 1
------------T-----------------------T-----------------------------
Номер сетки ¦ Номинальный размер ¦ Номинальный диаметр
¦ стороны ячейки ¦ проволоки, мм
¦ в свету, мм ¦
------------+-----------------------+-----------------------------
04 ¦0,40 ¦0,20; 0,25
045 ¦0,45 ¦0,20; 0,25
05 ¦0,50 ¦0,20; 0,25; 0,30
055 ¦0,55 ¦0,22; 0,28
063 ¦0,63 ¦0,25; 0,32
07 ¦0,70 ¦0,22; 0,28; 0,32
08 ¦0,80 ¦0,25; 0,32
09 ¦0,90 ¦0,22; 0,36
1 ¦1,00 ¦0,25; 0,32; 0,40
1,1 ¦1,10 ¦0,28; 0,36
1,2 ¦1,20 ¦0,32; 0,40
1,4 ¦1,40 ¦0,36; 0,45; 0,65
1,6 ¦1,60 ¦0,32; 0,40
1,8 ¦1,80 ¦0,45; 0,55; 0,70
2 ¦2,00 ¦0,40; 0,50; 0,60; 1,00; 1,20
2,2 ¦2,20 ¦0,45; 0,70
2,5 ¦2,50 ¦0,40; 0,50; 0,60
2,8 ¦2,80 ¦0,45; 0,90
3,2 ¦3,20 ¦0,50; 0,80; 1,20
3,5 ¦3,50 ¦0,70; 0,90; 1,00
------------+-----------------------+-----------------------------
4 ¦4,00 ¦0,60; 1,00; 1,20
------------+-----------------------+-----------------------------
4,5 ¦4,50 ¦0,70; 0,90; 1,80
------------+-----------------------+-----------------------------
5 ¦5,00 ¦0,70; 1,20; 1,60; 2,00
------------+-----------------------+-----------------------------
6 ¦6,00 ¦0,70; 1,20; 2,00
7 ¦7,00 ¦0,70; 1,20; 1,80
------------+-----------------------+-----------------------------
8 ¦8,00 ¦0,70; 1,20; 1,60; 2,00
------------+-----------------------+-----------------------------
9 ¦9,00 ¦1,00; 2,00; 2,20
------------+-----------------------+-----------------------------
10 ¦10,00 ¦1,00; 2,00
------------+-----------------------+-----------------------------
12 ¦12,00 ¦1,00; 1,20; 2,00
------------+-----------------------+-----------------------------
14 ¦14,00 ¦1,00; 1,40; 2,00
------------+-----------------------+-----------------------------
16 ¦16,00 ¦1,60; 2,50
------------+-----------------------+-----------------------------
18 ¦18,00 ¦1,80; 2,50
------------+-----------------------+-----------------------------
20 ¦20,00 ¦1,60; 2,00; 2,50
(Измененная редакция, Изм. N 1, 2).
1.3. Допускаемые отклонения для среднего арифметического размера стороны ячейки в свету, размера стороны отдельной увеличенной ячейки и допускаемое число ячеек с максимально увеличенными размерами сторон в свету должны соответствовать указанным в табл. 2.
Таблица 2
----------------T---------------T---------------T-----------------
Номинальный ¦Допускаемое ¦ Максимальное ¦Допускаемое число
размер стороны ¦отклонение от ¦ допускаемое ¦ячеек с макси-
ячейки в свету,¦номинального ¦ отклонение от ¦мально увеличен-
мм ¦размера для ¦ номинального ¦ными размерами
¦среднеарифмети-¦ для размера ¦сторон в свету,
¦ческого размера¦ отдельной ¦%, не более
¦стороны ячейки ¦ увеличенной ¦
¦в свету, % ¦ячейки в свету,¦
