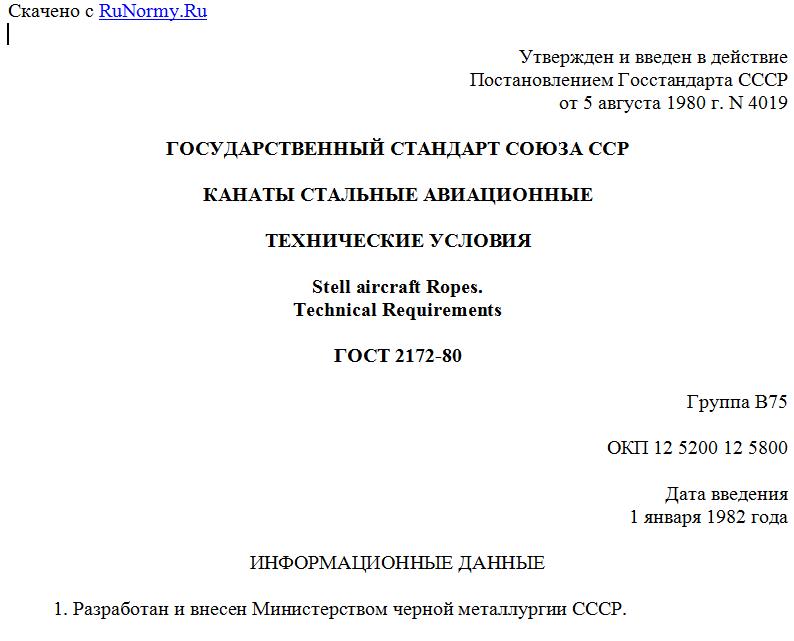

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 5 августа 1980 г. N 4019
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КАНАТЫ СТАЛЬНЫЕ АВИАЦИОННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Stell aircraft Ropes.
Technical Requirements
ГОСТ 2172-80
Группа В75
ОКП 12 5200 12 5800
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: И.Н. Недовизий, К.Г. Залялютдинов, И.В. Барышева, Н.А. Галкина, Е.С. Чугунова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 05.08.1980 N 4019.
3. Взамен ГОСТ 2172-71.
4. Ссылочные нормативно-технические документы
---------------------------------------T--------------------------
Обозначение НТД, на который дана ссылка¦ Номер пункта
---------------------------------------+--------------------------
ГОСТ 166-89 ¦4.3
ГОСТ 427-75 ¦4.3
ГОСТ 515-77 ¦5.3
ГОСТ 2387-80 ¦4.10
ГОСТ 3282-74 ¦5.1
ГОСТ 5269-93 ¦5.1
ГОСТ 5632-72 ¦2.1
ГОСТ 6507-90 ¦4.2, 4.6
ГОСТ 6659-83 ¦5.3
ГОСТ 7372-79 ¦2.1; 2.12; 4.8
ГОСТ 8828-89 ¦5.3
ГОСТ 10354-82 ¦5.3
ГОСТ 10877-76 ¦2.6
ГОСТ 11127-78 ¦5.1
ГОСТ 14192-96 ¦5.4
ГОСТ 15150-69 ¦5.6
ГОСТ 16272-79 ¦5.3
ГОСТ 19537-83 ¦2.6
ГОСТ 28840-90 ¦Приложение
5. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Переиздание (июнь 1998 г.) с Изменениями N 1, 2, 3, 4, утвержденными в декабре 1983 г., июне 1986 г., октябре 1987 г., июне 1991 г. (ИУС 3-84, 9-86, 1-88, 10-91).
Настоящий стандарт распространяется на стальные канаты, применяемые в системах управления самолетов и вертолетов.
Требования пп. 1.1, 1.2, 2.8, 2.9, 2.12, 2.13, 2.15, 4.2, 4.8, 4.9, 4.10, 4.12 являются обязательными.
(абзац введен Изменением N 5, принятого Протоколом Межгосударственного Совета по стандартизации, метрологии и сертификации от 01.11.2001 N 20)
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Канаты изготовляются двойной свивки типа ЛК-О конструкции 6 x 7(1 + 6) + 1 х 7(1 + 6) - (черт. 1) и типа ТК конструкции 6 x 19(1 + 6 + 12) + 1 x 19(1 + 6 + 12) - (черт. 2).
Черт. 1. Черт. 2.
1.2. Основные параметры и размеры канатов должны соответствовать указанным в табл. 1.
Таблица 1
--------------T--------------------------------T-------T-------T--------------------------------------
Конструкция ¦ Диаметр, мм ¦Расчет-¦Расчет-¦ Расчетное разрывное усилие каната в
каната ¦ ¦ная ¦ная ¦ целом, Н/кгс, не менее
+---------------------T----------+площадь¦масса +-------------------------T------------
¦ каната ¦проволоки ¦сечения¦одного ¦ из углеродистых сталей ¦из высоколе-
+--------T-----T------+-----T----+всех ¦метра +------------T------------+гированных
¦услов- ¦мини-¦макси-¦сер- ¦пря-¦прово- ¦смазан-¦повышенного ¦нормального ¦коррозионно-
¦ный ¦маль-¦маль- ¦деч- ¦ди ¦лок ¦ного ¦ качества ¦ качества ¦стойких ста-
¦ ¦ный ¦ный ¦ника ¦ ¦каната,¦каната,¦ ¦ ¦лей
¦ ¦ ¦ ¦ ¦ ¦мм2 ¦г, не ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦более ¦ ¦ ¦
--------------+--------+-----+------+-----+----+-------+-------+------------+------------+------------
6 x 7(1 + 6) +¦1,60 ¦1,60 ¦1,80 ¦0,20 ¦0,18¦1,29 ¦13,2 ¦2220 (227) ¦2150 (219) ¦1605 (164)
+ 1 x 7(1 + 6)¦1,80 <*>¦1,75 ¦1,90 ¦0,22 ¦0,20¦1,58 ¦16,0 ¦2740 (280) ¦2640 (269) ¦1965 (201)
¦2,20 <*>¦2,15 ¦2,35 ¦0,26 ¦0,24¦2,27 ¦23,7 ¦3920 (400) ¦3780 (386) ¦2945 (301)
¦2,40 ¦2,40 ¦2,70 ¦0,29 ¦0,27¦2,87 ¦29,4 ¦4900 (500) ¦4780 (488) ¦3820 (390)
¦2,50 <*>¦2,50 ¦2,70 ¦0,30 ¦0,28¦3,08 ¦31,4 ¦5190 (530) ¦5130 (524) ¦4105 (419)
--------------+--------+-----+------+-----+----+-------+-------+------------+------------+------------
6 x 19(1 + 6 +¦3,20 ¦3,20 ¦3,50 ¦0,24 ¦0,22¦5,19 ¦54,0 ¦9075 (926) ¦8900 (908) ¦6910 (705)
12) + 1 x ¦3,60 <*>¦3,50 ¦3,95 ¦0,26 ¦0,24¦6,16 ¦64,1 ¦10750 (1100)¦9660 (986) ¦8200 (835)
19(1 +6 + 12) ¦4,00 ¦4,00 ¦4,40 ¦0,29 ¦0,27¦7,79 ¦81,2 ¦13700 (1400)¦12450 (1270)¦10350 (1055)
¦4,50 <*>¦4,45 ¦4,90 ¦0,32 ¦0,30¦9,59 ¦97,8 ¦16650 (1700)¦15000 (1530)¦12250 (1255)
¦4,80 ¦4,80 ¦5,20 ¦0,31 ¦0,32¦10,89 ¦113,5 ¦18950 (1935)¦18600 (1895)¦13950 (1425)
¦5,00 ¦5,00 ¦5,60 ¦0,36 ¦0,34¦12,28 ¦129,3 ¦20050 (2050)¦19250 (1960)¦15950 (1625)
¦5,60 ¦5,60 ¦6,00 ¦0,40 ¦0,38¦15,32 ¦159,6 ¦25450 (2600)¦24900 (2540)¦19900 (2030)
¦6,00 <*>¦5,95 ¦6,60 ¦0,42 ¦0,40¦16,96 ¦175,5 ¦27400 (2800)¦26590 (2710)¦20900 (2130)
¦6,40 ¦6,40 ¦6,80 ¦0,46 ¦0,42¦18,95 ¦197,5 ¦31350 (3200)¦31200 (3180)¦23350 (2380)
¦7,50 <*>¦7,50 ¦8,10 ¦0,53 ¦0,50¦26,58 ¦277,0 ¦41550 (4240)¦39550 (4040)¦32750 (3340)
¦8,00 ¦8,00 ¦8,60 ¦0,55 ¦0,53¦29,66 ¦309,1 ¦46300 (4725)¦44150 (4500)¦36550 (3730)
¦9,50 ¦9,50 ¦10,20 ¦0,65 ¦0,63¦41,84 ¦436,0 ¦65400 (6675)¦64100 (6540)¦51550 (5260)
Примечание. Канаты диаметров, отмеченных звездочкой, в новых разработках применять не рекомендуется.
Примеры условного обозначения
Канат условным диаметром 2,5 мм, из проволоки углеродистых сталей, оцинкованной по группе Ж, повышенного качества:
Канат 2,5 Ж-П ГОСТ 2172-80
Канат условным диаметром 3,6 мм, из проволоки высоколегированных коррозионностойких сталей, нормального качества:
Канат К 3,6 ГОСТ 2172-80
(Измененная редакция, Изм. N 1, 4.)
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Стальные канаты должны изготовляться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
Стальные канаты должны изготовляться из проволоки углеродистой стали по ГОСТ 7372, марки В, оцинкованной по группе С или Ж и из проволоки высоколегированной коррозионностойкой стали марок 12Х18Н9Т и 12Х18Н10Т по ГОСТ 5632 и по технической документации.
Канаты должны изготовляться из проволоки одной маркировочной группы, при этом маркировочные группы проволок по временному сопротивлению разрыву должны быть не менее:
из углеродистой стали
1960 Н/мм2 (200 кгс/мм2) - для канатов диаметром 1,60 - 6,40 мм;
1770 Н/мм2 (180 кгс/мм2) - для канатов диаметром 7,50 - 9,50 мм;
из высоколегированной коррозионностойкой стали
1670 Н/мм2 (170 кгс/мм2) - для всех диаметров канатов.
(Измененная редакция, Изм. N 1, 4.)
2.2. (Исключен, Изм. N 4.)
2.3. Пряди в канатах не должны иметь заломов, выступающих и оборванных проволок.
Проволоки в слоях не должны иметь западаний, выпячиваний и перекрещиваний. Поверхность проволок не должна иметь ржавчины, вмятин, а также сплющенных или срезанных участков.
На проволоках прядей оцинкованных канатов допускается смятие цинка (следствие применения деформирующих и рихтовальных приспособлений), не оказывающее влияния на качество каната.
2.4. Проволоки должны соединяться стыковой электросваркой. Допускается концы проволок заделывать прошивкой через сечение пряди. При этом
