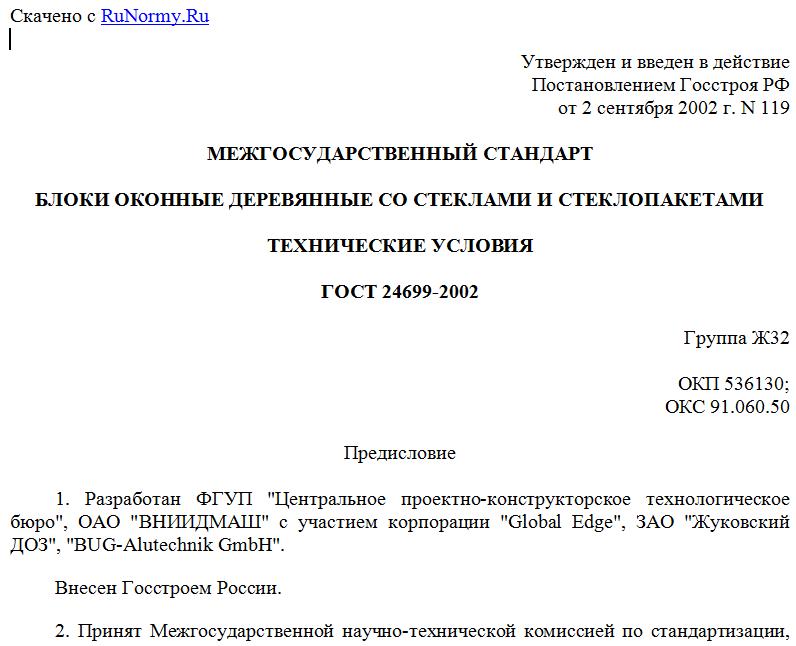

Утвержден и введен в действие
Постановлением Госстроя РФ
от 2 сентября 2002 г. N 119
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ ОКОННЫЕ ДЕРЕВЯННЫЕ СО СТЕКЛАМИ И СТЕКЛОПАКЕТАМИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ГОСТ 24699-2002
Группа Ж32
ОКП 536130;
ОКС 91.060.50
Предисловие
1. Разработан ФГУП "Центральное проектно-конструкторское технологическое бюро", ОАО "ВНИИДМАШ" с участием корпорации "Global Edge", ЗАО "Жуковский ДОЗ", "BUG-Alutechnik GmbH".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 24 апреля 2002 г.
За принятие проголосовали
----------------------------T------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного¦
¦ ¦ управления строительством ¦
+---------------------------+------------------------------------+
¦Азербайджанская Республика ¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет Республики Казахстан¦
¦Кыргызская Республика ¦Государственная Комиссия по ¦
¦ ¦архитектуре и строительству при ¦
¦ ¦Правительстве Кыргызской Республики ¦
¦Республика Молдова ¦Министерство экологии, строительства¦
¦ ¦и развития территорий Республики ¦
¦ ¦Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
L---------------------------+-------------------------------------
3. Взамен ГОСТ 24699-81.
4. Введен в действие с 1 марта 2003 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 2 сентября 2002 г. N 119.
1. Область применения
Настоящий стандарт распространяется на оконные и балконные дверные блоки деревянные раздельной и спаренной конструкции (далее - изделия, оконные блоки) со стеклами и стеклопакетами для зданий и сооружений различного назначения.
Область применения конкретных типов изделий устанавливают в зависимости от условий эксплуатации в соответствии с действующими строительными нормами с учетом требований ГОСТ 23166 и настоящего стандарта.
Стандарт не распространяется на изделия специального назначения в части дополнительных требований к пожаробезопасности, защите от взлома и др.
Стандарт может быть применен для целей сертификации изделий
2. Нормативные ссылки
Перечень нормативных документов, ссылки на которые использованы в настоящем стандарте, приведен в Приложении А.
3. Термины и определения
Термины и определения - по ГОСТ 23166 со следующими дополнениями:
Раздельная конструкция оконного блока - конструкция оконного блока с раздельной навеской наружных и внутренних створок на коробку изделия.
Спаренная конструкция оконного блока - конструкция оконного блока с навеской наружных створок на внутренние, а внутренних створок на коробку изделия.
4. Классификация и условное обозначение
4.1. Изделия классифицируют по ГОСТ 23166, а также по виду отделки:
- непрозрачными эмалями и красками;
- прозрачными лаками;
- защитно-декоративными составами;
- защитно-декоративными облицовочными профилями из алюминиевых сплавов;
- защитно-декоративными облицовочными поливинилхлоридными профилями;
- комбинациями из приведенных видов отделки.
4.2. Условное обозначение изделий принимают по ГОСТ 23166 с указанием обозначения настоящего стандарта.
Допускается принимать следующую структуру условного обозначения:
Х Х Х Х-Х-Х Х + (Х) Х
¦ ¦ ¦ ¦ ¦ ¦ Вид изделия
L--+--+----+------+------+-
¦ ¦ ¦ ¦ ¦ ОД - оконный блок деревянный
¦ ¦ ¦ ¦ ¦ БД - балконный дверной блок деревянный
¦ ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ Вариант конструкции изделия
L--+----+------+------+- ССП - спаренной конструкции
¦ ¦ ¦ ¦ РСП - раздельной конструкции
¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ Класс изделий по приведенному
¦ ¦ ¦ ¦ сопротивлению теплопередаче по
L----+------+------+- ГОСТ 23166
¦ ¦ ¦
L------+------+- Размеры по высоте, ширине и толщине
¦ ¦ (ширине коробки), мм
¦ ¦
L------+- Вариант конструкции остекления <*>
¦
L- Обозначение настоящего стандарта
----------------------------------
<*> Рекомендуемая составляющая условного обозначения.
Пример условного обозначения:
ОД ССП В1 1760-1650-82 4М1+(4М1-16-К4) ГОСТ 24699-2002 - оконный блок деревянный спаренной конструкции со стеклом и стеклопакетом, класса В1 по показателю приведенного сопротивления теплопередаче, высотой 1760 мм, шириной 1650 мм, шириной коробки 82 мм, с конструкцией остекления: наружное стекло толщиной 4 мм марки М1 по ГОСТ 111; стеклопакет: наружное стекло толщиной 4 мм марки М1, межстекольное расстояние 16 мм, внутреннее стекло толщиной 4 мм с твердым теплоотражающим покрытием по ГОСТ 30733.
При оформлении договора (заказа) на изготовление рекомендуется указывать вариант конструктивного решения изделия, чертеж с указанием схемы открывания, типы оконных приборов, вид отделки и требования к внешнему виду, группы качества древесины и другие требования по согласованию изготовителя с заказчиком.
5. Технические требования
5.1. Общие положения
5.1.1. Изделия должны соответствовать требованиям настоящего стандарта, ГОСТ 23166 и изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.
5.1.2. Архитектурные рисунки изделий, а также их габаритные размеры устанавливают в проектной документации и (или) в договоре на изготовление изделий.
5.1.3. Номинальные размеры рамочных элементов, сечений брусков, расположения оконных приборов, петель и функциональных отверстий устанавливают в рабочих чертежах на изготовление изделий.
5.1.4. Конструкция оконных блоков предусматривает распашное открывание створчатых элементов. Допускается при использовании специальных оконных приборов изготавливать изделия с откидным и поворотно-откидным открыванием створок.
В оконных блоках спаренной конструкции наружные створки навешивают на внутренние с применением различных типов петель. Наружные и внутренние створки дополнительно скрепляют между собой посредством фиксированных соединительных элементов (винты, защелки, завертки), запорные приборы и ручки устанавливают на внутренних створках.
В оконных блоках раздельной конструкции запорные приборы и ручки устанавливают на наружных и внутренних створках. Допускается применение съемных ручек, а также соединение внутренних и наружных створок посредством подвижных соединителей створок (при этом ручки и запорные приборы устанавливают только на внутренних створках).
Размеры открывающихся створок и дверных полотен, как правило, не должны быть более:
створки - по ширине 1200 мм, по высоте 1800 мм;
дверные полотна - по ширине 900 мм, по высоте 2300 мм.
Масса открывающихся элементов изделий не должна превышать 80 кг (расчетный показатель). В случае изготовления изделий со створками (полотнами) большей массы и размеров следует подтверждать их применение прочностными расчетами или лабораторными испытаниями.
Наибольшие размеры створчатых элементов оконных блоков конкретных типов в зависимости от моментов сопротивления сечения брусков, схемы открывания, применяемых петель, массы элементов остекления, а также ветровых нагрузок должны быть приведены в конструкторской документации предприятия-изготовителя.
5.1.5. Конструкция оконных блоков предусматривает остекление наружной створки листовым стеклом, остекление внутренней створки - однокамерным или двухкамерным стеклопакетом. Для установки наружного стекла рекомендуется применять:
с наружной стороны - водостойкий силиконовый герметик;
