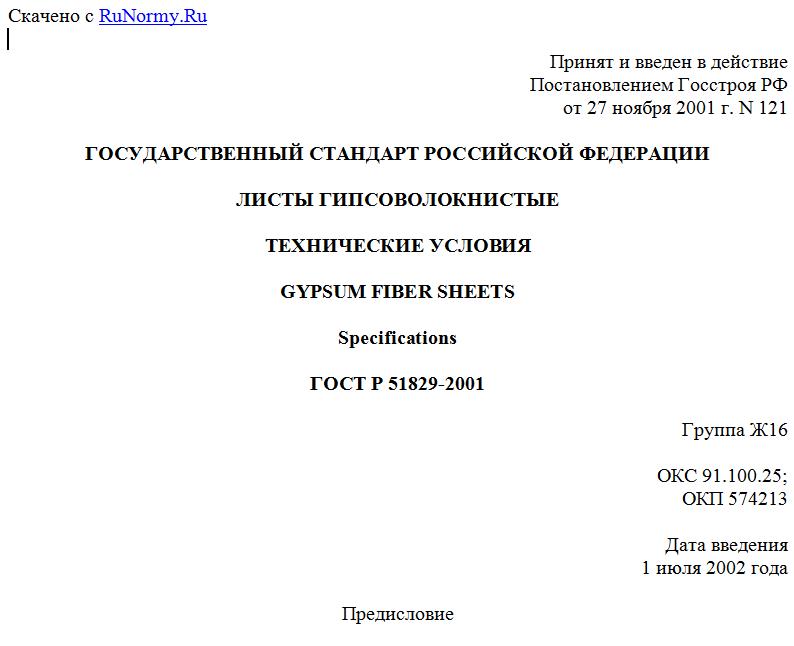

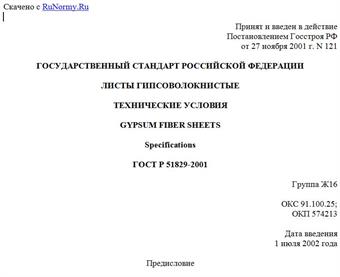

Принят и введен в действие
Постановлением Госстроя РФ
от 27 ноября 2001 г. N 121
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЛИСТЫ ГИПСОВОЛОКНИСТЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
GYPSUM FIBER SHEETS
Specifications
ГОСТ Р 51829-2001
Группа Ж16
ОКС 91.100.25;
ОКП 574213
Дата введения
1 июля 2002 года
Предисловие
1. Разработан ОАО "Авангард Кнауф", ОАО "Уралгипс Кнауф" и ООО "Кнауф Сервис".
Внесен Управлением стандартизации, технического нормирования и сертификации Госстроя России.
2. Принят и введен в действие Постановлением Госстроя России от 27 ноября 2001 г. N 121.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на гипсоволокнистые листы (далее - листы), предназначенные для устройства межкомнатных перегородок, подвесных потолков и внутренней облицовки стен, устройства оснований под покрытие пола, использования для облицовки конструкций с целью повышения их предела огнестойкости.
Требования настоящего стандарта, изложенные в разделах 4, 5, 7, 8, пунктах 9.3 - 9.8, являются обязательными.
2. Нормативные ссылки
Перечень нормативных документов, ссылки на которые использованы в настоящем стандарте, приведен в Приложении А.
3. Определения
Термины с соответствующими определениями, используемые в настоящем стандарте, приведены в Приложении Б.
4. Основные параметры и размеры
4.1. В зависимости от свойств листы подразделяют на следующие виды:
- обычные (ГВЛ);
- влагостойкие (ГВЛВ).
4.2. Продольные кромки листов по форме подразделяют на типы, приведенные на рисунках 1 и 2.
Рисунок 1. Прямая кромка (ПК)
Рисунок 2. Фальцевая кромка (ФК)
--------------------------------
<*> Размеры приведены как справочные и не являются браковочным признаком.
4.3. Номинальные размеры листов приведены в таблице 1. Предельные отклонения от номинальных размеров не должны быть более указанных в таблице 2.
Таблица 1
В миллиметрах
----------------------------T------------------------------------¬
¦ Наименование показателя ¦ Значение ¦
+---------------------------+------------------------------------+
¦Длина L ¦ 1500, 2000, 2500, 2700, 3000 ¦
+---------------------------+------------------------------------+
¦Ширина В ¦ 500, 1000, 1200 ¦
+---------------------------+------------------------------------+
¦Толщина s ¦ 10,0; 12,5; 15,0; 18,0; 20,0 ¦
L---------------------------+-------------------------------------
Примечание. По согласованию предприятия-изготовителя с потребителем могут быть изготовлены листы других номинальных размеров, при этом предельные отклонения не должны быть более приведенных в таблице 2.
Таблица 2
В миллиметрах
-----------------T-----------------------------------------------¬
¦ Номинальные ¦ Предельные отклонения по ¦
¦ размеры +---------------T----------------T--------------+
¦ ¦ длине ¦ ширине ¦ толщине ¦
+----------------+---------------+----------------+--------------+
¦L <= 2500 ¦ 0; -3 ¦ 0; -3 ¦ +/- 0,3 ¦
¦В <= 1200 ¦ ¦ ¦ ¦
+----------------+---------------+----------------+ ¦
¦L > 2500 ¦ 0; -5 ¦ 0; -4 ¦ ¦
¦В > 1200 ¦ ¦ ¦ ¦
L----------------+---------------+----------------+---------------
4.4. Листы должны иметь прямоугольную форму в плане. Отклонение от прямоугольности не должно быть более 4 мм.
4.5. Условное обозначение листов должно состоять из:
- обозначения вида листов - по 4.1;
- обозначения типа продольных кромок - по 4.2;
- цифр, обозначающих номинальную длину, ширину и толщину листа в миллиметрах;
- обозначения настоящего стандарта.
Пример условного обозначения гипсоволокнистого влагостойкого листа с прямыми кромками, длиной 2500 мм, шириной 1200 мм и толщиной 10 мм:
ГВЛВ-ПК-2500 х 1200 х 10 ГОСТ Р 51829-2001.
То же, гипсоволокнистого обычного листа с фальцевой кромкой:
ГВЛ-ФК-2500 х 1200 х 10 ГОСТ Р 51829-2001.
5. Технические требования
Листы должны изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному предприятием-изготовителем.
5.1. Внешний вид
На лицевой поверхности листов не должно быть масляных пятен, задиров, налипов, не допускаются повреждения углов, продольных и торцевых кромок. На кромках допускаются отпечатки толкателей центрирующих устройств штабелеформирующей машины.
5.2. Характеристики
5.2.1. Масса 1 м2 листов в килограммах должна быть не менее 1,05s и не более 1,25s, где s - номинальная толщина листа в миллиметрах.
5.2.2. Предел прочности листов при изгибе должен быть не менее указанного в таблице 3.
Таблица 3
-------------------------------T---------------------------------¬
¦Номинальная толщина листа, мм ¦Предел прочности при изгибе, МПа ¦
+------------------------------+---------------------------------+
¦ До 10,0 включ. ¦ 6,0 ¦
¦Св. 10,0 до 12,5 " ¦ 5,5 ¦
¦" 12,5 " 15,0 " ¦ 5,0 ¦
¦" 15,0 " 18,0 " ¦ 4,8 ¦
¦" 18,0 " 20,0 " ¦ 4,5 ¦
¦" 20,0 ¦ 4,3 ¦
L------------------------------+----------------------------------
Отклонение минимального значения предела прочности при изгибе отдельного образца от требований таблицы 3 не должно быть более 10%.
5.2.3. Поверхностное водопоглощение листов ГВЛВ не должно быть более 1,0 кг/м2.
5.2.4. Твердость лицевой поверхности гипсоволокнистых листов должна быть не менее 20 МПа.
5.2.5. Удельная эффективная активность естественных радионуклидов в гипсоволокнистых листах не должна превышать 370 Бк/кг.
