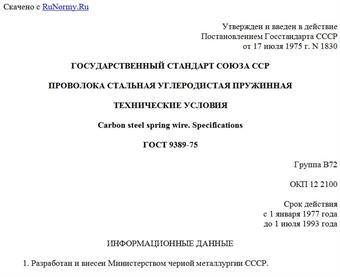

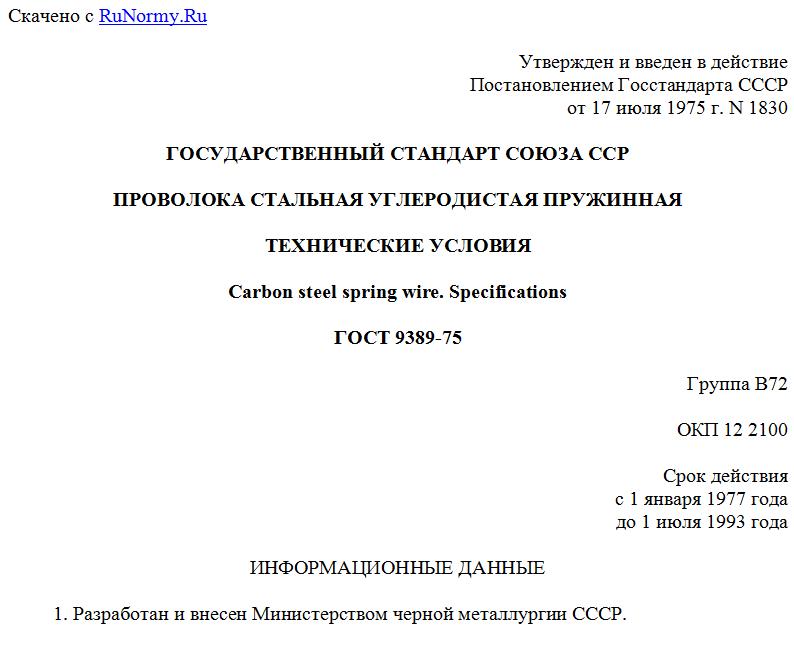

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 17 июля 1975 г. N 1830
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОВОЛОКА СТАЛЬНАЯ УГЛЕРОДИСТАЯ ПРУЖИННАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Carbon steel spring wire. Specifications
ГОСТ 9389-75
Группа В72
ОКП 12 2100
Срок действия
с 1 января 1977 года
до 1 июля 1993 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: К.И. Туленков, Х.Н. Белалов, А.Н. Силин, Л.А. Мосалев, Г.Д. Девятченок.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 17.07.1975 N 1830.
3. Взамен ГОСТ 9389-60.
4. Ссылочные нормативно-технические документы
-----------------------------------------------T------------------
Обозначение НТД, на который дана ссылка ¦ Номер пункта
-----------------------------------------------+------------------
ГОСТ 1050-88 ¦2.1
ГОСТ 1435-90 ¦2.1
ГОСТ 1545-80 ¦4.6
ГОСТ 1579-80 ¦4.5
ГОСТ 1763-68 ¦4.7
ГОСТ 3282-74 ¦5.3
ГОСТ 4381-87 ¦4.2
ГОСТ 6507-90 ¦4.2; 4.9
ГОСТ 7855-84 ¦4.9
ГОСТ 8273-75 ¦5.3
ГОСТ 8828-89 ¦5.3
ГОСТ 9569-79 ¦5.3
ГОСТ 10354-82 ¦5.3
ГОСТ 10396-84 ¦5.3
ГОСТ 10446-80 ¦4.4
ГОСТ 10447-93 ¦4.8
ГОСТ 10877-76 ¦5.2
ГОСТ 14192-96 ¦5.8
ГОСТ 14959-79 ¦2.1
ГОСТ 15102-75 ¦5.6
ГОСТ 15150-69 ¦5.6; 5.7
ГОСТ 15846-79 ¦5.3
ГОСТ 16272-79 ¦5.3
ГОСТ 17308-88 ¦5.1
ГОСТ 18617-83 ¦5.3
ГОСТ 20435-75 ¦5.6
ГОСТ 21650-76 ¦5.3а
ГОСТ 22225-76 ¦5.6
ГОСТ 24597-81 ¦5.3а
ОСТ 38.01436-87 ¦5.2
5. Срок действия продлен до 01.07.1993 Постановлением Госстандарта СССР от 24.01.1990 N 76.
6. Переиздание (июль 1990 г.) с Изменениями N 1, 2, 3, 4, утвержденными в феврале 1983 г., декабре 1984 г., декабре 1987 г., январе 1990 г. (ИУС 5-83, 3-85, 3-88, 4-90).
Настоящий стандарт распространяется на стальную углеродистую холоднотянутую проволоку, применяемую для изготовления пружин, навиваемых в холодном состоянии и не подвергаемых закалке.
(Измененная редакция, Изм. N 3).
1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. Проволока изготовляется:
а) по механическим свойствам:
марок А, Б, В;
классов 1, 2, 2А, 3.
Рекомендации по применению пружинной проволоки в зависимости от марок и классов приведены в справочном Приложении 3.
б) по точности изготовления:
нормальной точности;
повышенной точности - П.
Проволока классов 1, 2, 3 изготовляется нормальной и повышенной точности, класса 2А - повышенной точности.
(Измененная редакция, Изм. N 3, 4).
1.2. Диаметр проволоки и предельные отклонения по нему должны соответствовать указанным в табл. 1.
Таблица 1
мм
---------------------T--------------------------------------------
Номинальный диаметр ¦Предельные отклонения по диаметру проволоки
проволоки +---------------------T----------------------
¦ повышенной точности ¦ нормальной точности
---------------------+---------------------+----------------------
0,14 ¦ +0,005 ¦ +0,020
0,15 ¦ -0,003 ¦ -0,015
0,16 ¦ ¦
0,18 ¦ ¦
0,20 ¦ ¦
0,22 ¦ ¦
0,25 ¦ ¦
0,28 ¦ ¦
0,30 ¦ ¦
¦ +----------------------
0,32 ¦ ¦ +/- 0,020
0,36 ¦ ¦
0,40 ¦ ¦
---------------------+---------------------+
0,45 ¦ +/- 0,010 ¦
0,50 ¦ ¦
0,56 ¦ ¦
0,60 ¦ ¦
0,63 ¦ ¦
0,70 ¦ ¦
0,80 ¦ ¦
---------------------+---------------------+----------------------
3,20 ¦ +0,030 ¦ +/- 0,030
3,50 ¦ -0,020 ¦
¦ +----------------------
3,60 ¦ ¦ +/- 0,040
4,00 ¦ ¦
4,20 ¦ ¦
4,50 ¦ ¦
5,00 ¦ ¦
5,60 ¦ ¦
---------------------+---------------------+----------------------
0,90 ¦ +0,015 ¦ +/- 0,020
1,00 ¦ -0,013 ¦
1,10 ¦ ¦
1,20 ¦ ¦
1,30 ¦ ¦
1,40 ¦ ¦
1,50 ¦ ¦
1,60 ¦ ¦
1,70 ¦ ¦
1,80 ¦ ¦
1,90 ¦ ¦
---------------------+---------------------+----------------------
2,00 ¦ +/- 0,020 ¦ +/- 0,030
2,10 ¦ ¦
