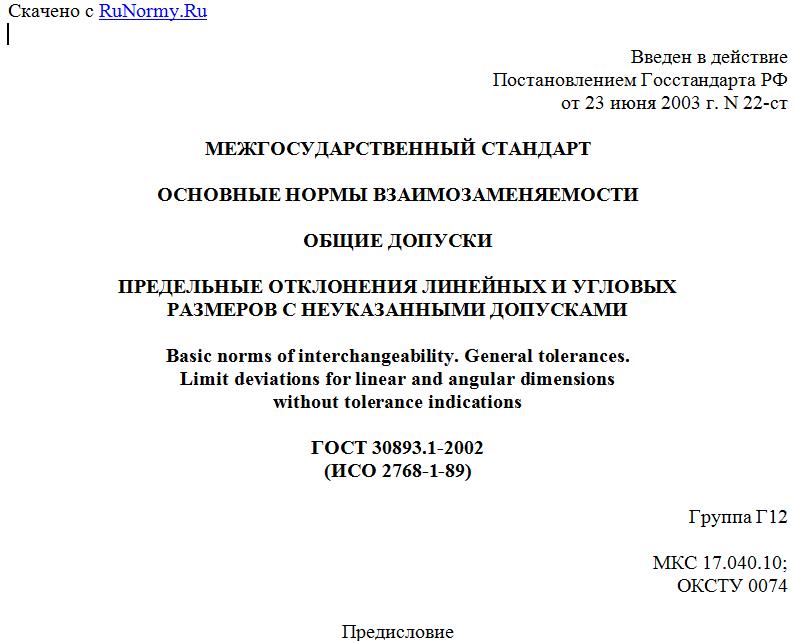

Введен в действие
Постановлением Госстандарта РФ
от 23 июня 2003 г. N 22-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ОБЩИЕ ДОПУСКИ
ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ ЛИНЕЙНЫХ И УГЛОВЫХ
РАЗМЕРОВ С НЕУКАЗАННЫМИ ДОПУСКАМИ
Basic norms of interchangeability. General tolerances.
Limit deviations for linear and angular dimensions
without tolerance indications
ГОСТ 30893.1-2002
(ИСО 2768-1-89)
Группа Г12
МКС 17.040.10;
ОКСТУ 0074
Предисловие
1. Разработан Научно-исследовательским и конструкторским институтом средств измерения в машиностроении (ОАО "НИИизмерения").
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 22 от 6 ноября 2002 г.).
За принятие проголосовали:
-------------------------T------------------------------------------------¬
¦Наименование государства¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+------------------------+------------------------------------------------+
¦Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызстан ¦Кыргызстандарт ¦
¦Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
L------------------------+-------------------------------------------------
4. Настоящий стандарт представляет собой идентичный текст международного стандарта ИСО 2768-1-1989 "Общие допуски. Часть 1. Допуски линейных и угловых размеров без индивидуально указанных допусков" и содержит дополнительные требования, отражающие потребности экономики страны.
5. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 июня 2003 г. N 22-ст межгосударственный стандарт ГОСТ 30893.1-2002 (ИСО 2768-1-89) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2004 г.
6. Взамен ГОСТ 25670-83.
1. Область применения
Настоящий стандарт распространяется на металлические детали, изготовленные резанием, или детали, изготовленные формообразованием из листового металла, и устанавливает общие допуски для линейных и угловых размеров, если эти допуски не указаны непосредственно у номинальных размеров.
Общие допуски по настоящему стандарту могут применяться также для неметаллических деталей и деталей, обрабатываемых способами, не относящимися к обработке резанием или формообразованию из листового материала, если они не предусмотрены другими стандартами и пригодны для указанных деталей.
Дополнительные требования, отражающие потребности экономики страны, выделены курсивом (см. таблицу 1 и Приложение А).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.307-68. Единая система конструкторской документации. Нанесение размеров и предельных отклонений
ГОСТ 25346-89. Основные нормы взаимозаменяемости. ЕСДП. Общие положения, ряды допусков и основных отклонений
ГОСТ 25348-81. Основные нормы взаимозаменяемости. ЕСДП. Ряды допусков, основных отклонений и поля допусков для размеров свыше 3150 мм
ГОСТ 30893.2-2002 (ИСО 2768-2-89). Основные нормы взаимозаменяемости. Общие допуски. Допуски формы и расположения поверхностей, не указанные индивидуально.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Общий допуск размера: предельные отклонения (допуски) линейных или угловых размеров, указываемые на чертеже или в других технических документах общей записью и применяемые в тех случаях, когда предельные отклонения (допуски) не указаны индивидуально у соответствующих номинальных размеров.
3.2. Термины и определения допусков и предельных отклонений размеров - по ГОСТ 25346.
4. Основные положения
4.1. Общие допуски по настоящему стандарту применяют для следующих размеров с не указанными индивидуально предельными отклонениями:
- линейных размеров (например, наружных, внутренних, диаметров, радиусов, расстояний, размеров уступов, размеров притупленных кромок: наружных радиусов закругления и размеров фасок);
- угловых размеров, включая угловые размеры, обычно не указываемые, т.е. прямые углы (90°), если нет ссылки на ГОСТ 30893.2, или углы правильных многоугольников;
- линейных и угловых размеров, получаемых при обработке деталей в сборе.
4.2. Общие допуски по настоящему стандарту не применяют для:
- размеров, к которым относятся ссылки на общие допуски по другим стандартам;
- справочных размеров;
- номинальных (теоретически точных) размеров, заключенных в прямоугольные рамки.
4.3. Общие допуски по настоящему стандарту применяются, если на чертеже или в другой технической документации имеется ссылка на настоящий стандарт в соответствии с разделом 6.
Если, кроме указанной ссылки, имеется ссылка на другие стандарты, устанавливающие общие допуски для других способов обработки, например литья, то для размеров с неуказанными предельными отклонениями между обработанными и необработанными поверхностями, например, в отливках или поковках, применяется из двух общих допусков.
Принципы назначения общих допусков размеров изложены в Приложении Б.
4.4. Общие допуски установлены по четырем классам точности. При выборе класса точности следует учитывать обычную точность соответствующего производства. Если для отдельных размеров необходимы меньшие допуски или допустимы и экономически выгодны большие допуски, то соответствующие предельные отклонения необходимо указать непосредственно у размера согласно ГОСТ 2.307.
4.5. Общие допуски линейных размеров ограничивают только местные размеры элемента, т.е. размеры, измеренные по двухточечной схеме в любом сечении, и не ограничивают все отклонения формы элемента.
4.6. Общие допуски угловых размеров ограничивают угол между прилегающими плоскостями или прямыми, образующими стороны рассматриваемого угла, и не ограничивают отклонений формы элементов, образующих стороны угла.
5. Предельные отклонения линейных и угловых размеров
5.1. Предельные отклонения линейных размеров, кроме размеров притупленных кромок (наружных радиусов скругления и высот фасок), по классам точности общих допусков приведены в таблице 1.
Таблица 1
Размеры в миллиметрах
----------T-------------------------------------------------------------------------------------------¬
¦ Класс ¦ Предельные отклонения для интервалов номинальных размеров ¦
¦точности +--------T--------T-------T--------T-------T-------T-------T-----T--------T--------T--------+
¦ ¦ от 0,5 ¦ св. 3 ¦ св. 6 ¦ св. 30 ¦св. 120¦св. 400¦ св. ¦ св. ¦ св. ¦ св. ¦ св. ¦
¦ ¦ до 3 ¦ до 6 ¦ до 30 ¦ до 120 ¦до 400 ¦до 1000¦1000 до¦2000 ¦ 4000 ¦ 6000 ¦ 8000 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 2000 ¦ до ¦ до ¦ до ¦ до ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦4000 ¦ 6000 ¦ 8000 ¦ 10000 ¦
+---------+--------+--------+-------+--------+-------+-------+-------+-----+--------+--------+--------+
¦Точный f ¦+/- 0,05¦+/- 0,05¦+/- 0,1¦+/- 0,15¦+/- 0,2¦+/- 0,3¦+/- 0,5¦ - ¦ - ¦ - ¦ - ¦
¦Средний m¦+/- 0,10¦+/- 0,10¦+/- 0,2¦+/- 0,3 ¦+/- 0,5¦+/- 0,8¦+/- 1,2¦+/- 2¦+/- &3& ¦+/- &5& ¦+/- &8& ¦
¦Грубый c ¦+/- 0,20¦+/- 0,30¦+/- 0,5¦+/- 0,80¦+/- 1,2¦+/- 2,0¦+/- 3,0¦+/- 4¦+/- &8& ¦+/- &12&¦+/- &20&¦
¦Очень ¦ - ¦+/- 0,50¦+/- 1,0¦+/- 1,5 ¦+/- 2,5¦+/- 4,0¦+/- 6,0¦+/- 8¦+/- &12&¦+/- &20&¦+/- &30&¦
¦грубый v ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+---------+--------+--------+-------+--------+-------+-------+-------+-----+--------+--------+--------+
¦ Примечание. Для размеров менее 0,5 мм предельные отклонения следует ¦
¦указывать непосредственно у номинального размера. ¦
L------------------------------------------------------------------------------------------------------
5.2. Предельные отклонения размеров притупленных кромок (наружных радиусов скругления и высот фасок) по классам точности общих допусков приведены в таблице 2.
Таблица 2
Размеры в миллиметрах
------------------------------T-------------------------------------------¬
¦ Класс точности ¦ Предельные отклонения для интервалов ¦
¦ ¦ номинальных размеров ¦
¦ +-------------T--------------T--------------+
¦ ¦ от 0,5 до 3 ¦ св. 3 до 6 ¦ св. 6 ¦
+-----------------------------+-------------+--------------+--------------+
¦Точный f ¦ +/- 0,2 ¦ +/- 0,5 ¦ +/- 1 ¦
