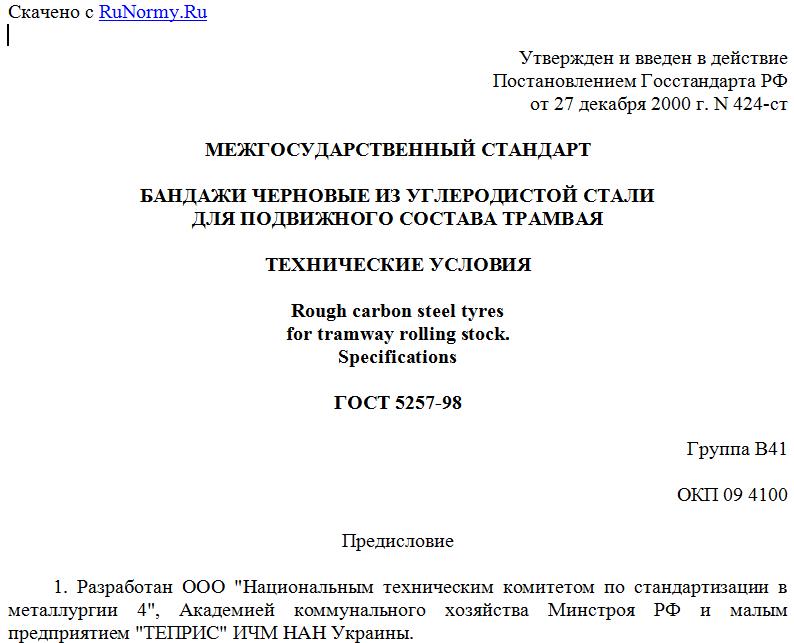

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 27 декабря 2000 г. N 424-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БАНДАЖИ ЧЕРНОВЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ
ДЛЯ ПОДВИЖНОГО СОСТАВА ТРАМВАЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Rough carbon steel tyres
for tramway rolling stock.
Specifications
ГОСТ 5257-98
Группа В41
ОКП 09 4100
Предисловие
1. Разработан ООО "Национальным техническим комитетом по стандартизации в металлургии 4", Академией коммунального хозяйства Минстроя РФ и малым предприятием "ТЕПРИС" ИЧМ НАН Украины.
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 13 от 23 мая 1998 г.).
За принятие проголосовали:
----------------------------T------------------------------------¬
¦ Наименование государства ¦Наименование национального органа по¦
¦ ¦ стандартизации ¦
+---------------------------+------------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикгосстандарт ¦
¦Туркменистан ¦Главгосинспекция "Туркменстандарт- ¦
¦ ¦лары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L---------------------------+-------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 декабря 2000 г. N 424-ст межгосударственный стандарт ГОСТ 5257-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.
4. Взамен ГОСТ 5257-89.
1. Область применения
Настоящий стандарт распространяется на черновые бандажи (далее - бандажи) для колесных пар трамвайных вагонов. Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и имущества населения, охраны окружающей среды изложены в 3.1 - 3.3, 4.3, 4.4 - 4.8.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.010-90 <*>. Государственная система обеспечения единства измерений. Методики выполнения измерений
ГОСТ 380-94. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 398-96. Бандажи из углеродистой стали для подвижного состава железных дорог широкой колеи и метрополитена. Технические условия
ГОСТ 1497-84 (ИСО 6892-84). Металлы. Методы испытания на растяжение
ГОСТ 1778-70 (ИСО 4967-79). Сталь. Металлографические методы определения неметаллических включений
ГОСТ 7505-89. Поковки стальные штампованные. Допуски, припуски и кузнечные напуски
ГОСТ 7564-97. Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 7565-81 (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94. Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81). Металлы. Метод измерения твердости по Бринеллю
ГОСТ 14192-96. Маркировка грузов
ГОСТ 22536.0-87. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88. Сталь углеродистая и чугун нелегированный. Метод определения общего углерода и графита
ГОСТ 22536.2-87. Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88. Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88. Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 (ИСО 629-82). Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.7-88. Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87. Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88. Сталь углеродистая и чугун нелегированный. Методы определения никеля.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 8.563-96.
3. Основные размеры
3.1. Основные размеры бандажей и их масса должны соответствовать приведенным на рисунке 1 и в таблице 1 или чертежам, утвержденным в установленном порядке.
Рисунок 1
--------------------------------
<*> Размеры для справок.
Таблица 1
Типоразмер бандажа Ширина бандажа В, мм Внутренний диаметр бандажа d, мм Диаметр окружности катания D, мм Масса теоретическая m, кг
1 2 93 594 554 716 110 136
3 4 88 594 554 104 129
Номинальные размеры обработанных бандажей приведены в Приложении А.
Пример условного обозначения бандажа шириной 93 мм, с внутренним диаметром 594 мм:
Бандаж 93 x 594 ГОСТ 5257-98
Допускается:
- на внутренней боковой поверхности уклон не более 1°, на наружной - не более 0,5° с соответствующим увеличением ширины;
- наличие заусенцев по внутреннему диаметру шириной и высотой не более 3 мм;
- по согласованию с потребителем изготовление бандажей в сдвоенном виде; при этом на одинарных бандажах, полученных после их расчленения, наличие на боковой поверхности уступа высотой до 2 мм;
- по требованию заказчика изготовлять бандажи размерами, отличающимися от указанных на рисунке 1 и в таблице 1, по технической документации, утвержденной в установленном порядке.
3.2. Отклонение бандажа от плоскостности - не более 2 мм.
3.3. Овальность, разнотолщинность и разноширинность должны быть в пределах допусков на указанные размеры.
3.4. Масса бандажей вычислена по номинальным размерам с учетом 0,5 положительного предельного отклонения для наружных диаметров и 0,5 отрицательного - для внутренних размеров, при плотности стали (ГОСТ 7505).
4. Технические требования
4.1. Бандажи должны изготовляться из спокойной стали, выплавленной в мартеновских и электрических печах или конвертерным способом.
Сталь должна быть подвергнута внепечной обработке путем продувки аргоном. По согласованию с потребителем допускается изготовление бандажей из стали без внепечной обработки.
4.2. Бандажи должны изготовляться ковкой или штамповкой с последующей прокаткой.
4.3. Массовая доля элементов в стали по плавочному анализу ковшовой пробы должна быть следующей, %:
углерод - 0,57 - 0,67;
марганец - 0,50 - 0,90;
кремний - 0,20 - 0,45;
фосфор - не более 0,035;
сера - не более 0,040.
Примечания. 1. Допускается отклонение по содержанию углерода +/- 0,02%.
2. Допускается в стали содержание никеля и меди не более 0,30% каждого, хрома не более 0,25%.
4.4. Бандажи должны подвергаться термической обработке:
закалке с отдельного нагрева и последующему отпуску.
4.5. Уровни механических свойств металла термически обработанных бандажей должны быть не менее:
