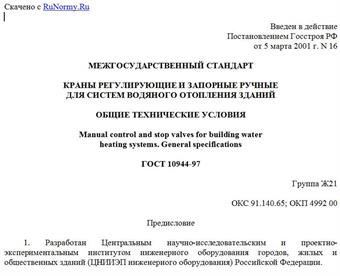

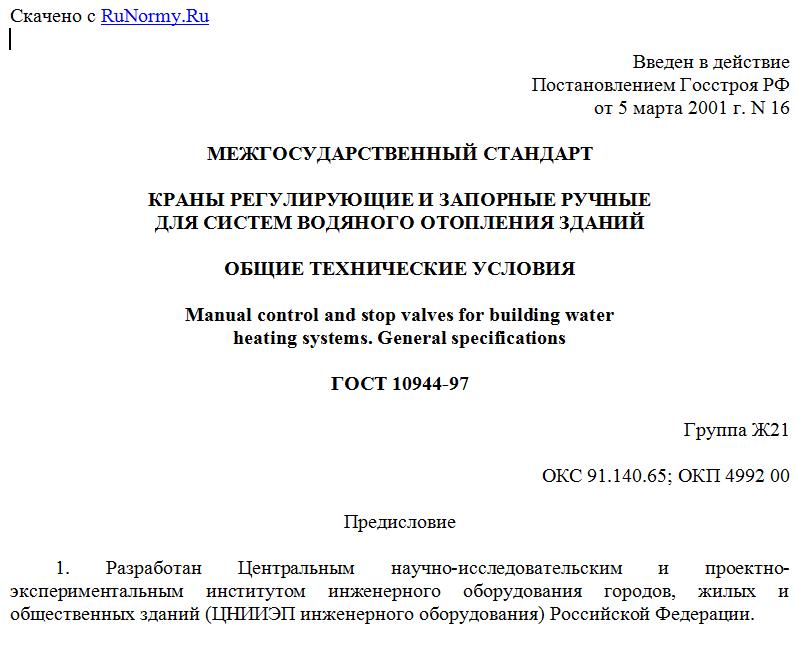

Введен в действие
Постановлением Госстроя РФ
от 5 марта 2001 г. N 16
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КРАНЫ РЕГУЛИРУЮЩИЕ И ЗАПОРНЫЕ РУЧНЫЕ
ДЛЯ СИСТЕМ ВОДЯНОГО ОТОПЛЕНИЯ ЗДАНИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Manual control and stop valves for building water
heating systems. General specifications
ГОСТ 10944-97
Группа Ж21
ОКС 91.140.65; ОКП 4992 00
Предисловие
1. Разработан Центральным научно-исследовательским и проектно-экспериментальным институтом инженерного оборудования городов, жилых и общественных зданий (ЦНИИЭП инженерного оборудования) Российской Федерации.
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 23 апреля 1997 г.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Беларусь ¦Минстройархитектуры Республики ¦
¦ ¦Беларусь ¦
¦Республика Казахстан ¦Агентство строительства и ¦
¦ ¦архитектурно-градостроительного ¦
¦ ¦контроля Министерства экономики и ¦
¦ ¦торговли Республики Казахстан ¦
¦Кыргызская Республика ¦Минархстрой Кыргызской Республики ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Госстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
L--------------------------+--------------------------------------
3. Взамен ГОСТ 10944-75.
4. Введен в действие с 1 апреля 2001 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 5 марта 2001 г. N 16.
1. Область применения
Настоящий стандарт распространяется на краны, предназначенные для ручного регулирования или полного прекращения потока теплоносителя в системах водяного отопления зданий и сооружений.
Краны предназначены для работы в следующих условиях:
- параметры теплоносителя: давление рабочее - до 1,0 МПа (10 кгс/см2), температура - до 423 К (150 °С);
- параметры окружающей среды: температура 5 - 45 °С, влажность относительная 30 - 80%.
Обязательные требования к качеству продукции изложены в 4.2 - 4.5, 5.1 - 5.6, разделах 6 - 8.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты.
ГОСТ 2.601-95 ЕСКД. Эксплуатационные документы
ГОСТ 12.2.063-81 ССБТ. Арматура промышленная трубопроводная. Общие требования безопасности
ГОСТ 166-89 Штангенциркули. Технические условия
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 5959-80 Ящики из листовых древесных материалов неразборные для грузов массой до 200 кг. Общие технические условия
ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 10589-87 Полиамид 610 литьевой. Технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17711-93 Сплавы медно-цинковые (латуни) литейные. Марки
ГОСТ 26663-85 Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
ГОСТ 26996-86 Полипропилен и сополимеры пропилена. Технические условия
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Запорный кран - вид трубопроводной арматуры, обеспечивающей возможность прекращения потока теплоносителя через кран, а также полное возобновление потока теплоносителя через кран без функций регулирования.
Регулирующий кран - вид трубопроводной арматуры, обеспечивающей возможность заданного изменения количества теплоносителя, протекающего через кран.
Регулирующий узел крана - устройство (деталь), обеспечивающее необходимое заданное открытие или закрытие проходного сечения в корпусе крана.
Краны ручного управления - краны, имеющие рукоятку и указатели для изменения вручную количества теплоносителя, проходящего через кран.
Кран вентильного типа - кран, в котором регулирующий узел выполнен в виде возвратно-поступательного золотника.
Кран пробкового типа - кран, в котором регулирующий узел выполнен в виде поворотной пробки.
Кран шарового типа - кран, в котором регулирующий узел выполнен в виде сферического тела.
Кран дроссельного типа - кран, в котором регулирующий узел выполнен в виде иглы с возвратно-поступательным движением.
Монтажное регулирование - положение соответствующего регулирующего органа крана, устанавливаемое при наладке системы отопления.
Потребительское регулирование - положение соответствующего регулирующего органа, устанавливаемое потребителем по своему желанию в пределах между монтажной установкой и полным закрытием (открытием) крана.
4. Типы, основные параметры и размеры
4.1. Типы кранов, функциональное назначение и область применения должны соответствовать указанным в таблице 1.
Таблица 1
Наименование Обозначение типов кранов Область применения, место установки Функциональное назначение
Кран регулирующий трехходовой Кран регулиру- ющий проходной Кран регулиру- ющий двойной регулировки Кран регулиру- ющий монтажный Кран запорный КРТ КРП КРД КРМ КЗ Однотрубные системы отопления на замыкающих участках То же, на подводках Двухтрубные системы отопления на подводках То же Системы отопления любые Потребительское регулирование То же Монтажное и потребительское регулирование Монтажное регулирование Эксплуатационное
4.2. Регулирующий и запорный узлы кранов могут быть вентильного (В), пробкового (П), шарового (Ш) и дроссельного (Д) типов.
4.3. Основные размеры кранов должны соответствовать значениям, указанным в таблице 2.
Таблица 2
Тип крана Условный диаметр, Dy, мм Длина, мм, не более Резьба муфтового конца по ГОСТ 6357
КРТ КРП КРД КРМ 15 20 55 60 G1/2-B G3/4-B
КЗП 15 20 55 60 G1/2-B G3/4-B
КЗШ до 50 60 G3/4-B
