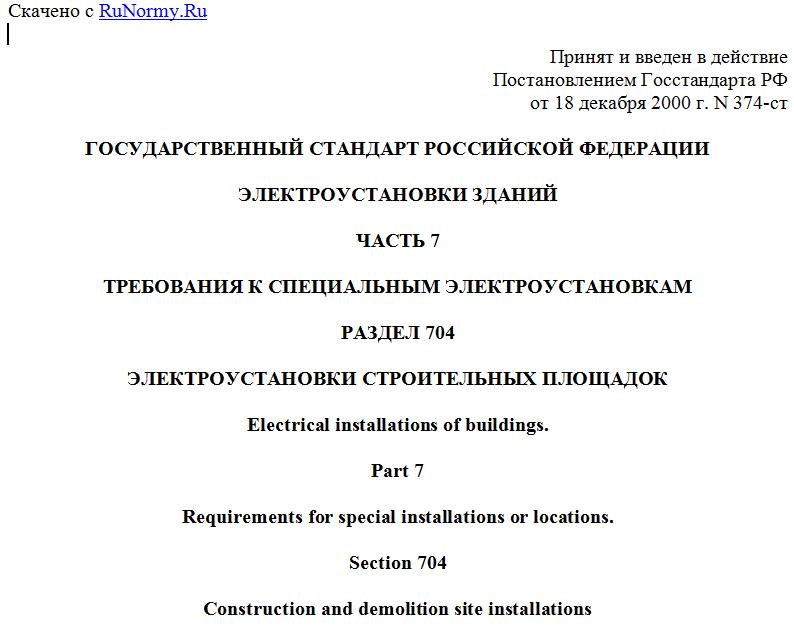

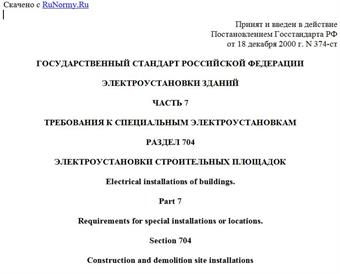

Принят и введен в действие
Постановлением Госстандарта РФ
от 18 декабря 2000 г. N 374-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ ЗДАНИЙ
ЧАСТЬ 7
ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ ЭЛЕКТРОУСТАНОВКАМ
РАЗДЕЛ 704
ЭЛЕКТРОУСТАНОВКИ СТРОИТЕЛЬНЫХ ПЛОЩАДОК
Electrical installations of buildings.
Part 7
Requirements for special installations or locations.
Section 704
Construction and demolition site installations
ГОСТ Р 50571.23-2000
(МЭК 60364-7-704-89)
Группа Е08
ОКС 91.140.50,
29.120.50, 13.260
ОКСТУ 3402
Дата введения
1 января 2002 года
Предисловие
1. Разработан Всероссийским научно-исследовательским институтом электрификации сельского хозяйства (ВИЭСХ) и Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ).
Внесен Техническим комитетом по стандартизации ТК 337 "Электроустановки жилых и общественных зданий".
2. Принят и введен в действие Постановлением Госстандарта России от 18 декабря 2000 г. N 374-ст.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 60364-7-704-89 "Электрические установки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 704. Установки, используемые при строительстве и сносе зданий" с дополнительными требованиями, учитывающими потребности экономики страны.
4. Введен впервые.
Введение
Настоящий стандарт является частью комплекса государственных стандартов на электроустановки зданий, разрабатываемых на основе стандартов Международной электротехнической комиссии МЭК 364 "Электроустановки зданий". Он представляет собой аутентичный текст международного стандарта МЭК 60364-7-704-89, кроме раздела 1, уточняющего особенности применения настоящего стандарта в национальной энергетике, раздела 3, который исключает разночтения в толковании терминов, и требований (выделенных курсивом), отражающих потребности различных отраслей экономики страны, в том числе и сельскохозяйственного производства.
Нумерация разделов и пунктов в настоящем стандарте, за исключением разделов 1 - 3, полностью соответствует принятой нумерации в стандартах МЭК.
Требования настоящего стандарта дополняют, изменяют или заменяют требования других частных стандартов комплекса государственных стандартов на электроустановки зданий. Отсутствие ссылки на главу, раздел или пункт частного стандарта означает, что соответствующие требования стандарта распространяются и на данный случай.
1. Область применения
Настоящий стандарт распространяется на электроустановки зданий, применяемые во всех отраслях экономики страны независимо от их принадлежности и форм собственности, и устанавливает требования по обеспечению электробезопасности людей в специальных установках, в частности используемых на строительных площадках.
В случаях, когда строительная площадка находится в сельской местности и расположена вблизи действующих животноводческих помещений (коровников, свинарников и др.), защита от поражения электрическим током должна обеспечивать электробезопасность не только людей, но и сельскохозяйственных животных, включая устранение электропатологии скота, т.е. снижения продуктивности под воздействием безопасных для жизни весьма малых напряжений прикосновения.
Стандарт предназначен для проектных, монтажных, пусконаладочных и эксплуатационных организаций любых форм собственности.
Требования настоящего стандарта являются обязательными.
Требования, учитывающие потребности экономики страны, выделены в тексте курсивом.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP);
ГОСТ 30331.2-95 (МЭК 364-3-93)/ГОСТ Р 50571.2-94 (МЭК 364-3-93) Электроустановки зданий. Часть 3. Основные характеристики;
ГОСТ Р 50020.2-92 (МЭК 621-2-87) Электроустановки для открытых площадок при тяжелых условиях эксплуатации (включая открытые горные разработки и карьеры). Часть 2. Общие требования к защите;
ГОСТ Р 50020.3-92 (МЭК 621-3-79) Электроустановки для открытых площадок при тяжелых условиях эксплуатации (включая открытые горные разработки и карьеры). Часть 3. Общие требования к электрооборудованию и вспомогательной аппаратуре;
ГОСТ Р 50571.14-96 (МЭК 364-7-705-84) Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 705. Электроустановки сельскохозяйственных и животноводческих помещений.
3. Определения
В настоящем стандарте применяют следующие термины:
3.1. Земля (относительная, эталонная) - проводящая электрический ток и находящаяся вне зоны влияния какого-либо заземлителя часть земной коры, электрический потенциал которой принимается равным нулю.
3.2. Локальная земля - часть земли, находящаяся в контакте с заземлителем, электрический потенциал которой под влиянием тока, стекающего с заземлителя, может быть отличен от нуля. В случаях когда отличие от нуля потенциала части земли не имеет принципиального значения, вместо термина "локальная земля" используют общий термин "земля".
3.3. Электроустановка до 1 кВ - электроустановка, номинальное значение напряжения в которой не превышает 1 кВ.
3.4. Проводящая часть - часть, способная проводить электрический ток.
3.5. Нейтральная проводящая часть (нейтральный проводник) - часть электроустановки, способная проводить электрический ток, потенциал которой в нормальном эксплуатационном режиме равен или близок к нулю, например, корпус трансформатора, шкаф распредустройства, кожух пускателя, проводник системы уравнивания потенциалов, PEN-проводник и т.п.
3.6. Открытая проводящая часть - доступная прикосновению нейтральная проводящая часть.
3.7. Сторонняя проводящая часть - проводящая часть, не являющаяся частью электроустановки.
3.8. Проводник - часть, предназначенная для проведения электрического тока определенного значения.
3.9. Токоведущая часть - проводник или проводящая часть, предназначенная для работы под напряжением в нормальном эксплуатационном режиме работы электроустановки.
3.10. Замыкание на землю - случайное или преднамеренное (например, при срабатывании короткозамыкателя) возникновение проводящей цепи между находящейся под напряжением токоведущей частью и землей или не изолированной от земли проводящей частью.
3.11. Напряжение прикосновения - напряжение между двумя открытыми проводящими частями при одновременном прикосновении к ним человека или животного, а также напряжение между открытой проводящей частью, к которой прикасается человек или животное, и местом на поверхности локальной земли или проводящего пола, на котором стоит человек или животное.
3.12. Ожидаемое напряжение прикосновения - то же, что и напряжение прикосновения, но в предположении, что человек или животное отсутствует.
3.13. Шаговое напряжение - напряжение между двумя точками на поверхности локальной земли или проводящего пола, находящимися на расстоянии 1 м одна от другой применительно к человеку и 1,4 м применительно к крупному рогатому скоту, которое рассматривается как длина шага человека или как расстояние между передними и задними конечностями животного.
3.14. Система заземления (заземляющая система) - совокупность заземляющих устройств подстанции, открытых проводящих частей потребителя и нейтрального проводника в электроустановке до 1 кВ.
3.15. Тип системы заземления - показатель, характеризующий отношение к земле нейтрали трансформатора на подстанции и открытых проводящих частей у потребителя, а также устройство нейтрального проводника. Обозначение типов систем заземления - по ГОСТ 30331.2/ГОСТ Р 50571.2. Различают TN-, ТТ- и IT-системы, две первые из которых имеют заземленную нейтраль на трансформаторной подстанции, а третья - изолированную. TN-система по устройству нейтрального проводника в свою очередь делится на TN-S-, TN-C- и TN-C-S-системы.
3.16. Зануление - преднамеренное электрическое соединение нейтральной проводящей части (нейтрального проводника) в электроустановке до 1 кВ с заземленной нейтралью трансформатора на подстанции.
3.17. Нулевой рабочий проводник (N-проводник) - проводник в электроустановке до 1 кВ, предназначенный для питания однофазных электроприемников и соединенный с заземленной нейтралью трансформатора на подстанции.
3.18. Защитный проводник (РЕ-проводник) - проводник в электроустановке до 1 кВ, предназначенный для целей безопасности и соединяющий открытые проводящие части у потребителя с заземляющим устройством.
3.19. Совмещенный нулевой рабочий и защитный проводник (PEN-проводник) - проводник в электроустановке до 1 кВ, совмещающий в себе функции нулевого рабочего и защитного проводников.
3.20. Прямое прикосновение - электрический контакт человека или животного с опасными токоведущими частями.
3.21. Опасные токоведущие части - токоведущие части, прикосновение к которым при определенных условиях может вызвать поражение электрическим током.
3.22. Косвенное прикосновение - электрический контакт человека или животного с открытыми проводящими частями, оказавшимися под опасным напряжением в результате повреждения электрической изоляции токоведущих частей.
3.23. Короткое замыкание - случайный или преднамеренный электрический контакт между двумя или более проводящими частями, в результате которого разность электрических потенциалов между ними близка к нулю.
3.24. Сверхток - ток, значение которого превышает номинальное значение тока электрической цепи.
3.25. Устройство защиты от сверхтока - коммутационный аппарат, размыкающий электрическую цепь при превышении сверхтоком этой цепи установленного значения.
3.26. Устройство защитного отключения (УЗО) - коммутационный аппарат, размыкающий электрическую цепь при превышении током утечки этой цепи установленного значения (имеется в виду дифференциальный ток, т.е. та часть общего тока утечки, которая возвращается к источнику питания минуя коммутационный аппарат).
3.27. Электрическое защитное разделение цепей - отделение электрических цепей друг от друга при помощи разделяющего трансформатора, обмотки которого
