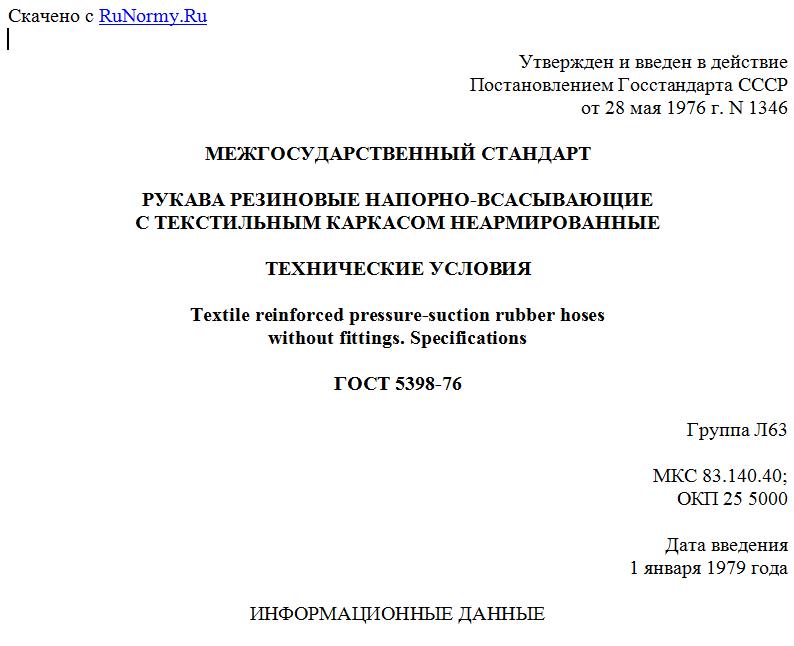

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 28 мая 1976 г. N 1346
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РУКАВА РЕЗИНОВЫЕ НАПОРНО-ВСАСЫВАЮЩИЕ
С ТЕКСТИЛЬНЫМ КАРКАСОМ НЕАРМИРОВАННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Textile reinforced pressure-suction rubber hoses
without fittings. Specifications
ГОСТ 5398-76
Группа Л63
МКС 83.140.40;
ОКП 25 5000
Дата введения
1 января 1979 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством нефтеперерабатывающей и нефтехимической промышленности СССР.
Разработчики: Ю.П. Смирнов, В.И. Гончаров, В.В. Прищепенко, Г.А. Воробьев, Л.В. Бойко, Н.Ю. Плотникова.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 28.05.1976 N 1346.
Изменение N 5 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 17 от 22.06.2000).
За принятие изменения проголосовали:
--------------------------T---------------------------------------
Наименование государства ¦ Наименование национального органа
¦ по стандартизации
--------------------------+---------------------------------------
Азербайджанская Республика¦Азгосстандарт
Республика Армения ¦Армгосстандарт
Республика Беларусь ¦Госстандарт Республики Беларусь
Грузия ¦Грузстандарт
Республика Казахстан ¦Госстандарт Республики Казахстан
Кыргызская Республика ¦Кыргызстандарт
Республика Молдова ¦Молдова-Стандарт
Российская Федерация ¦Госстандарт России
Республика Таджикистан ¦Таджикгосстандарт
Туркменистан ¦Главгосинспекция "Туркменстандартлары"
Республика Узбекистан ¦Узгосстандарт
Украина ¦Госстандарт Украины
3. Взамен ГОСТ 5398-57, ГОСТ 8496-57.
4. Стандарт соответствует ИСО 1823-75, за исключением определения удлинения при гидравлическом давлении и стойкости при воздействии озона.
5. Ссылочные нормативно-технические документы
---------------------------------------T--------------------------
Обозначение НТД, на который дана ссылка¦ Номер пункта
---------------------------------------+--------------------------
ГОСТ 2.124-85 ¦1.1
ГОСТ 8.409-81 ¦Приложение 2
ГОСТ 9.024-74 ¦2.15
ГОСТ 9.030-74 ¦4.11, 4.12
ГОСТ 9.401-91 ¦5.3
ГОСТ 166-89 ¦4.1
ГОСТ 263-75 ¦2.15
ГОСТ 270-75 ¦2.15
ГОСТ 305-82 ¦1.1
ГОСТ 427-75 ¦4.1
ГОСТ 490-79 ¦2.14
ГОСТ 1012-72 ¦1.1
ГОСТ 1020-97 ¦Приложение 2
ГОСТ 1583-93 ¦Приложение 2
ГОСТ 2084-77 ¦1.1
ГОСТ 2246-70 ¦2.16
ГОСТ 2405-88 ¦4.4, 4.7
ГОСТ 3282-74 ¦2.16
ГОСТ 3652-69 ¦2.14
ГОСТ 4204-77 ¦2.13
ГОСТ 5632-72 ¦Приложение 2
ГОСТ 5962-67 ¦2.14
ГОСТ 6768-75 ¦4.9
ГОСТ 7502-98 ¦4.1
ГОСТ 7912-74 ¦2.15
ГОСТ 9389-75 ¦2.16
ГОСТ 9857-91 ¦2.17
ГОСТ 10227-86 ¦1.1
ГОСТ 10585-99 ¦1.1
ГОСТ 11358-89 ¦4.1.2
ГОСТ 12308-89 ¦1.1
ГОСТ 14192-96 ¦5.4
ГОСТ 15150-69 ¦2.2
ГОСТ 15152-69 ¦2.2, 5.2
ГОСТ 18300-87 ¦2.14
ГОСТ 23706-93 ¦Приложение 2
ГОСТ 28498-90 ¦Приложение 2
6. Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
7. Издание (сентябрь 2005 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в июле 1983 г., январе 1986 г., апреле 1987 г., марте 1991 г., декабре 2000 г. (ИУС 10-83, 5-86, 8-87, 6-91, 3-2001).
Настоящий стандарт распространяется на неармированные резиновые рукава с текстильным каркасом и металлической спиралью, имеющие на концах мягкие манжеты для присоединения их к арматуре, применяемые для всасывания и нагнетания различных жидкостей, топлив, масел на нефтяной основе и газов.
Обязательные требования к качеству рукавов изложены в пп. 1.3, табл. 2 (внутренний диаметр), 2.2 (морозостойкость), 2.4, 2.5, 2.7 - 2.10, 2.12 - 2.14, 2.23, разд. 3, пп. 4.1.1, 4.3 (первый абзац), 4.4, 4.6 - 4.9, 4.11, 4.13, 4.17.
(Измененная редакция, Изм. N 4, 5).
1. КЛАССЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. В зависимости от назначения рукава подразделяют на классы, указанные в табл. 1.
Таблица 1
-----T----------------------------T----------------------------------------
Класс¦ Рабочая среда ¦ Работоспособность рукавов при
¦ ¦ температуре окружающего воздуха
¦ ¦ в районах
¦ +------------T-------------T-------------
¦ ¦с умеренным ¦с тропическим¦ с холодным
¦ ¦ климатом ¦ климатом ¦ климатом
-----+----------------------------+------------+-------------+-------------
Б ¦ Керосин по нормативно- ¦От минус 35 ¦ От минус 10 ¦ От минус 50
¦технической документации ¦ до плюс ¦до плюс 90 °C¦ до плюс
¦ ¦ 90 °C ¦ ¦ 90 °C
¦ Бензины: ¦ ¦ ¦
¦ авиационные Б-91/115, ¦ ¦ ¦
¦Б-95/130 по ГОСТ 1012; ¦ ¦ ¦
¦ автомобильные А-76, АИ-93 ¦ ¦ ¦
¦по ГОСТ 2084 <*> ¦ ¦ ¦
¦ Топливо: ¦ ¦ ¦
¦ дизельное А, З, Л ¦ ¦ ¦
¦по ГОСТ 305 ¦ ¦ ¦
¦ для реактивных двигателей ¦ ¦ ¦
¦ТС-1 по ГОСТ 10227 ¦ ¦ ¦
¦ для реактивных двигателей ¦ ¦ ¦
¦РТ по ГОСТ 10227 ¦ ¦ ¦
¦ термостабильные для ¦ ¦ ¦
¦реактивных двигателей Т6 ¦ ¦ ¦
¦по ГОСТ 12308 ¦ ¦ ¦
¦ мазут флотский Ф-5 ¦ ¦ ¦
¦по ГОСТ 10585 ¦ ¦ ¦
¦ Масла на нефтяной основе ¦ ¦ ¦
В ¦ Вода (техническая) ¦От минус 35 ¦ От минус 10 ¦ От минус 50
